Техническое описание модуля ComfortControl-Mitsubishi

Подключение

Использование модуля на Mitsubishi Lancer X (2006—2010)

ПОДКЛЮЧЕНИЕ В РАЗЪЕМЕ ЗА КОМБИНАЦИЕЙ ПРИБОРОВ

Алгоритм подключения зеленого/белого и зеленого/черного проводов модуля:

1. Включите и выключите «Зажигание».

2. Отсоедините разъем с фиолетовыми проводами от коннектора (см. рисунок 3).

3. С помощью светодиодного пробника определите фиолетовый провод, на котором

присутствует импульсный сигнал (сигнал присутствует только на одном из 5‑ти фио-

летовых проводов, в течение 1 минуты после выключения зажигания).

4. Разрежте этот провод. В разрыв данного провода подключите зеленый/белый провод

модуля со стороны разъема, а зеленый/черный провод – со стороны автомобиля.

Контакт №1 «Питание на стеклоподъемники» 2‑контактного разъема модуля подключа-

ется к любому из красных проводов (см. рисунок 3).

ПОДКЛЮЧЕНИЕ В РАЗЪЕМЕ НА МОНТАЖНОМ БЛОКЕ (БЛОК РАСПОЛОЖЕН СЛЕВА ПОД ПАНЕЛЬЮ ПРИБОРОВ)

Белый/красный провод модуля подключается к белому проводу, приходящему в контакт

№2 разъема, указанногона рисунке 4.

Контакт №2 2‑контактного разъема модуля через предохранитель 30 A подключите к бе-

лому проводу большого сечения, см. рисунок 4 (здесь же можно подключить красный про-

вод 6‑контактного разъема модуля через предохранитель 5 A).

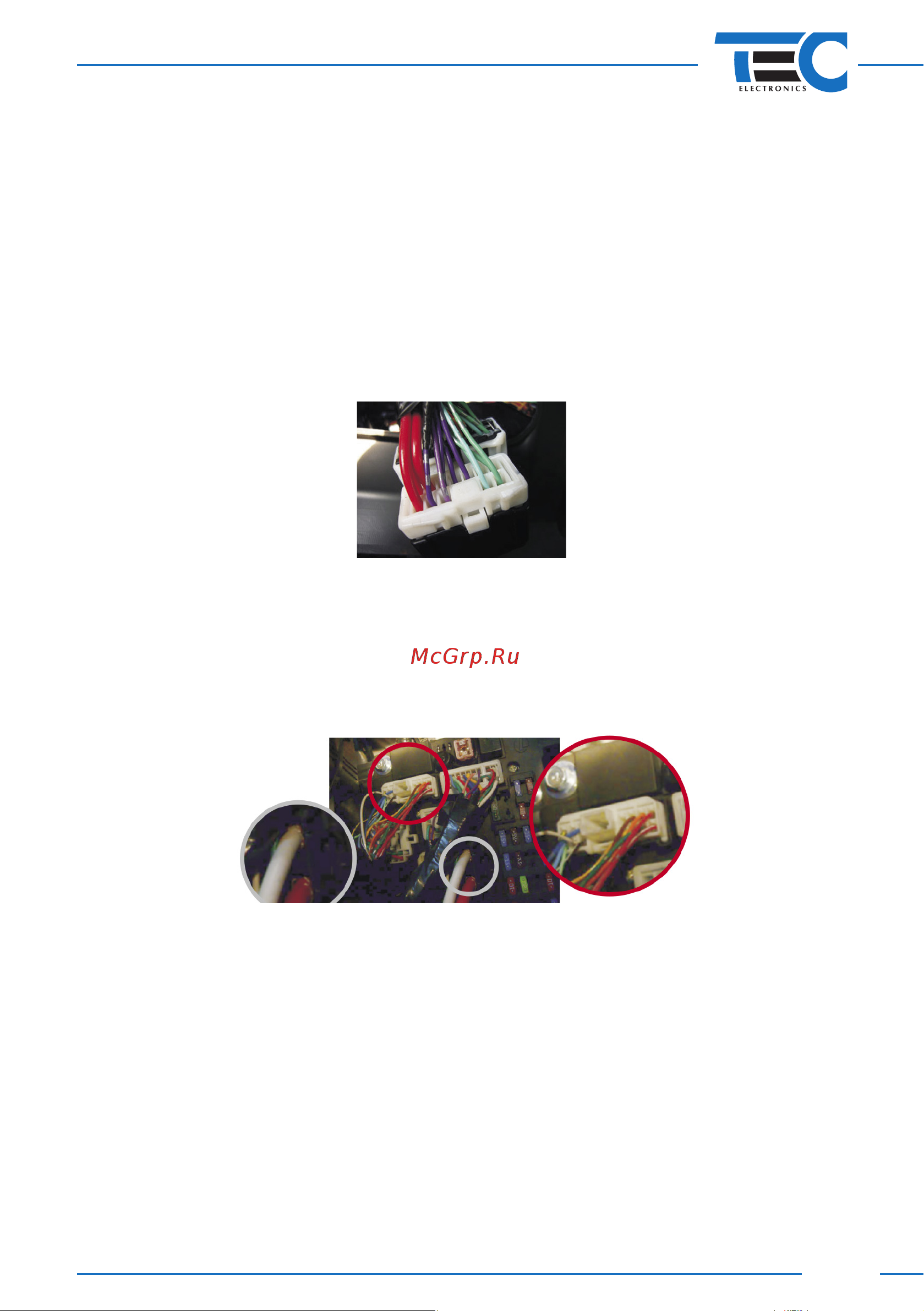

Рис. 3.

Рис. 4.

Использование модуля на Mitsubishi Outlander XL

ПОДКЛЮЧЕНИЕ В РАЗЪЕМАХ НА МОНТАЖНОМ БЛОКЕ (БЛОК РАСПОЛОЖЕН СЛЕВА ПОД ПАНЕЛЬЮ ПРИБОРОВ)

Алгоритм подключения зеленого/белого и зеленого/черного проводов модуля:

1. Найдите фиолетовый провод (контакт №1) на разъеме в верхнем торце монтажного

блока (см. рисунок 6).

2. Разрежте этот провод. В разрыв данного провода подключите зеленый/черный про-

вод модуля со стороны разъема, а зеленый/белый провод — со стороны автомобиля.

3. Контакт №1 «Питание на стеклоподъемники» 2‑контактного разъема модуля под-

ключите к коричневому проводу на разъеме в нижней части монтажного блока

(см. рисунок 5).

Белый/красный провод модуля подключите к белому проводу, приходящему в контакт

№2 разъема, указанного на рисунке 6.

Контакт №2 2‑контактного разъема модуля через предохранитель 30 A подключите к бе-

лому проводу большого сечения, см. рисунок 5 (здесь же можно подключить красный про-

вод 6‑контактного разъема модуля через предохранитель 5 A).
