Техническое описание модуля ComfortControl-Mitsubishi

Использование модуля на Mitsubishi L200 (2007—2010) и Pajero Sport (2009—2016)

ПОДКЛЮЧЕНИЕ В РАЗЪЕМАХ НА МОНТАЖНОМ БЛОКЕ (БЛОК РАСПОЛОЖЕН СЛЕВА ПОД ПАНЕЛЬЮ ПРИБОРОВ)

Алгоритм подключения зеленого/белогого и зеленого/черного проводов модуля:

1. Найдите зеленый провод на разъеме в нижней части левого торца монтажного блока

(см. рисунок 7).

2. Разрежте этот провод. В разрыв данного провода подключите зеленый/черный про-

вод модуля со стороны разъема, а зеленый/белый провод — со стороны автомобиля.

Контакт №1 «Питание на стеклоподъемники» 2‑контактного разъема модуля подключи-

те к желтому/зеленому проводу в разъеме, указанном на рисунке 8. Подключение произ-

водится за левой кик‑панелью.

Белый/красный провод модуля подключается к синему/оранжевому проводу в разъеме,

указанном на рисунке 7. Разъем находится в нижней части левого торца монтажного блока.

Контакт №2 2‑контактного разъема модуля через предохранитель 30 A подключите к бе-

лому проводу большого сечения, см. рисунок 9 (здесь же подключите красный провод мо-

дуля через предохранитель 5 A).

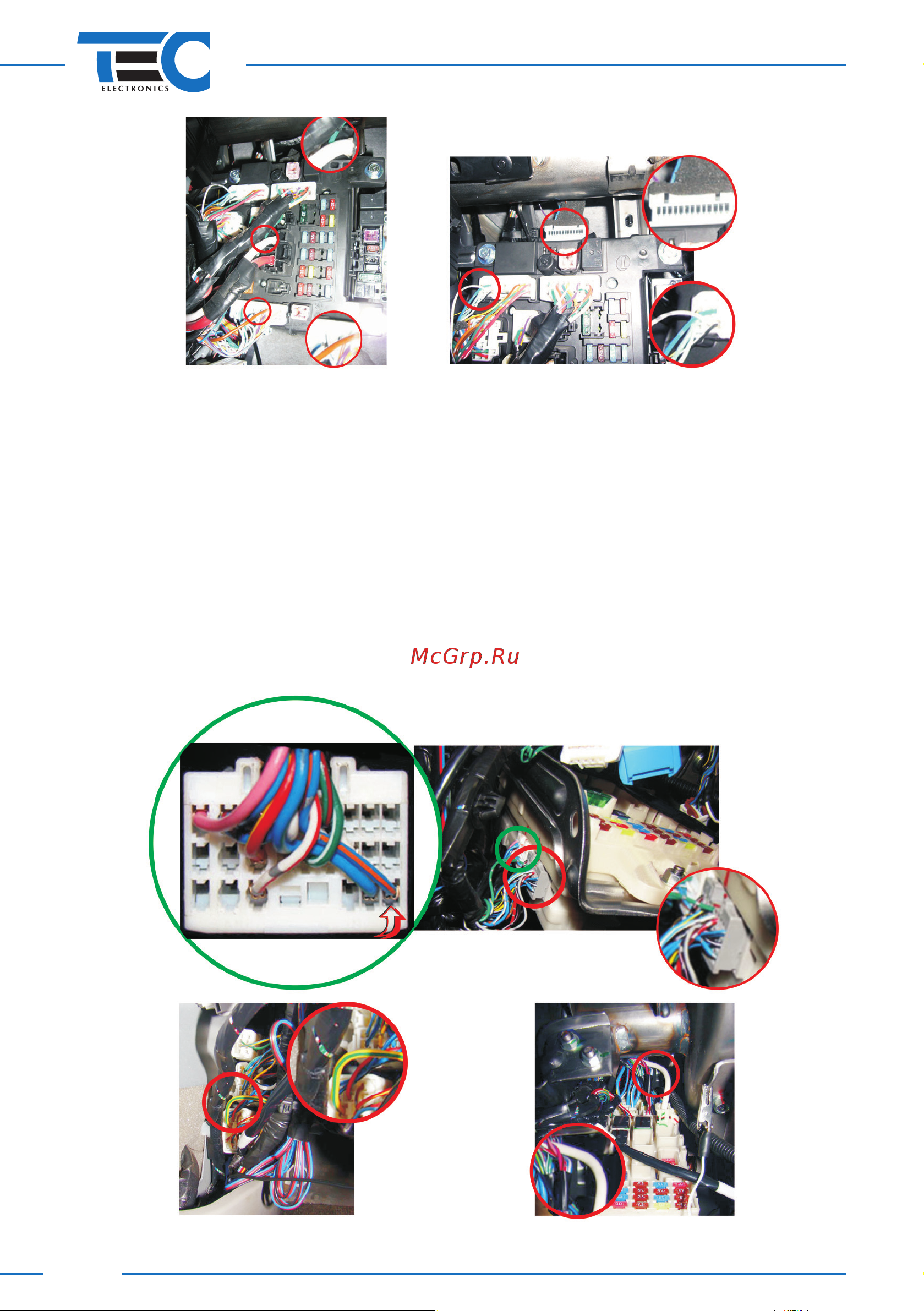

Рис. 5. Рис. 6.

Рис. 7.

Рис. 8. Рис. 9.
