Техническое описание модуля eFC-VAG

Описание модуля

Модуль eFC–VAG v2.3 (далее — модуль) является расширителем модуля FanControl-VAG.

Модуль предназначен для дизельных автомобилей VW Caddy (2004--), Golf 5, Golf 6, Golf

Plus, Jetta (2006--), Passat B6, Passat СС, Tiguan, Touaran, на которых в 2010 году было про-

изведено обновление ПО штатного догревателя Webasto.

eFC–VAG работает только в комплексе с FanControl-VAG, начиная с версии v2.9.

В случае наличия в автомобиле модуля FanControl-VAG более ранних версий (ниже v2.9)

требуется его замена или обновление ПО у производителя.

Установка модуля eFC–VAG необходима в следующих случаях:

1. На автомобиль установлен модуль FanControl-VAG, но после визита к официаль-

ному представителю VW и обновления ПО Webastо, климатическая установка с модуля

FanControl-VAG запускается, а догреватель нет.

2. При установке модуля FanControl-VAG для гарантированного запуска догревателя, не-

зависимо от версии ПО Webastо, которое может меняться при прохождении ТО у официаль-

ного представителя VW.

Подключение модуля

Модуль подключается в разрыв CAN-шины автомобиля непосредственно у догревателя

Webastо. Между местом подключения модуля eFC–VAG и догревателем Webastо не долж-

но быть штатных блоков, датчиков и т.п.

Назначение проводов в автомобиле:

• CAN-L — оранжевый с коричневой полосой.

• CAN-H — оранжевый с фиолетовой полосой.

Пары проводов модуля CAN 1 и CAN 2 предназначены для подключения модуля к шине

CAN: одна из пар подключается к шине со стороны догревателя Webastо, а другая со сторо-

ны автомобиля. При этом не имеет значения какая ветвь будет подключена к догревателю,

главное, чтобы не были перепутаны провода CAN-H и СAN-L.

При установке eFC–VAG, вывод №18 модуля FanControl-VAG (цифровая шина управления

штатным отопителем) подключать не требуется.

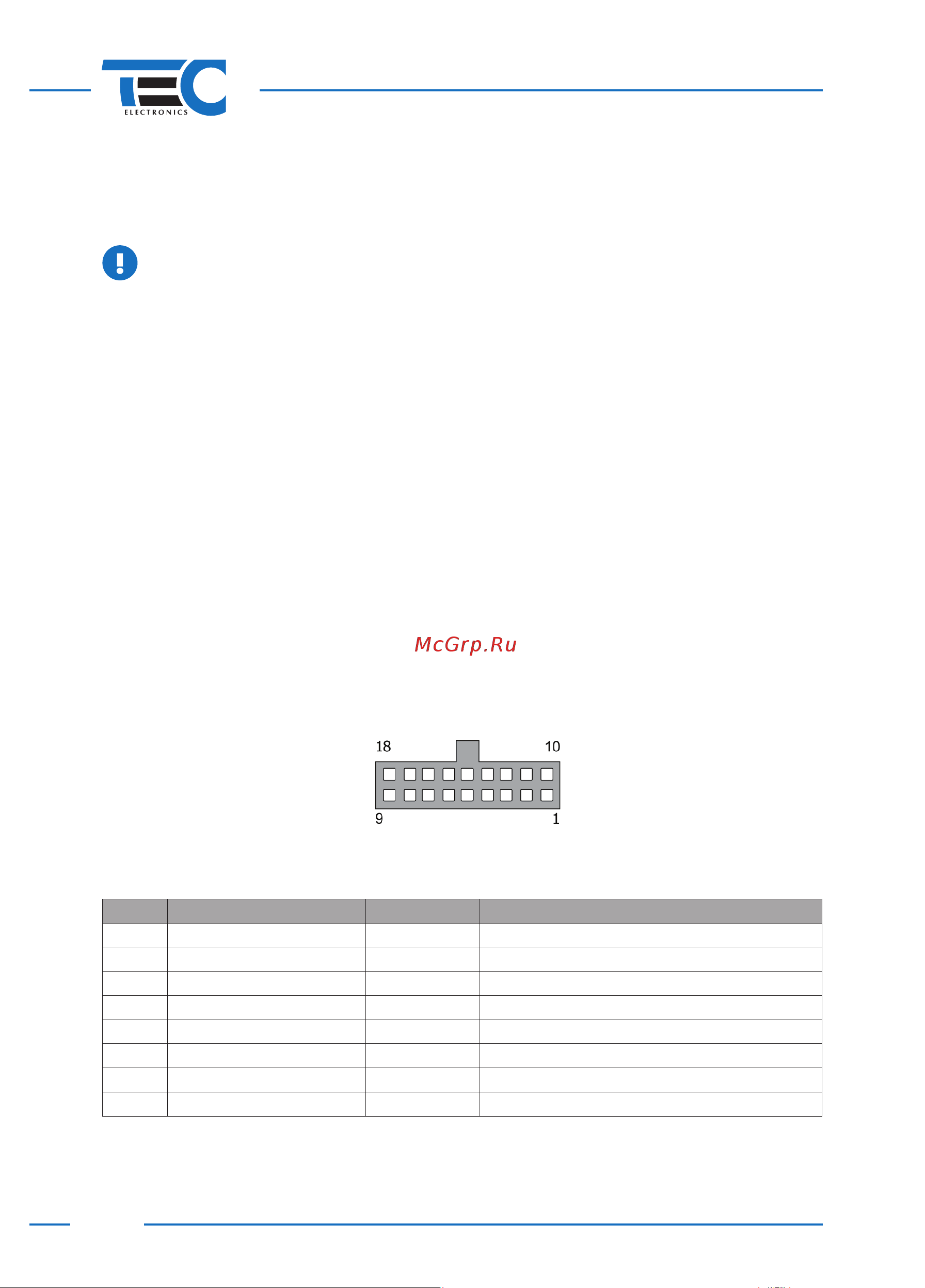

Рис. 1. Нумерация контактов вразъеме, вид со стороны проводов

Таблица 1. Назначение выводов разъема модуля

№ Цвет Тип Назначение

1 Черный Питание Масса

2 Коричневый CAN 2 Шина данных CAN2-L

3 Коричневый CAN 1 Шина данных CAN1-L

4-9 – – –

10 Красный Питание +12 B

11 Коричневый/красный CAN 2 Шина данных CAN2-H

12 Коричневый/красный CAN 1

Шина данных CAN1-H

13-18 – – –
