Техническое описание модуля eFC-VAG v2 и eFC-VAG v3

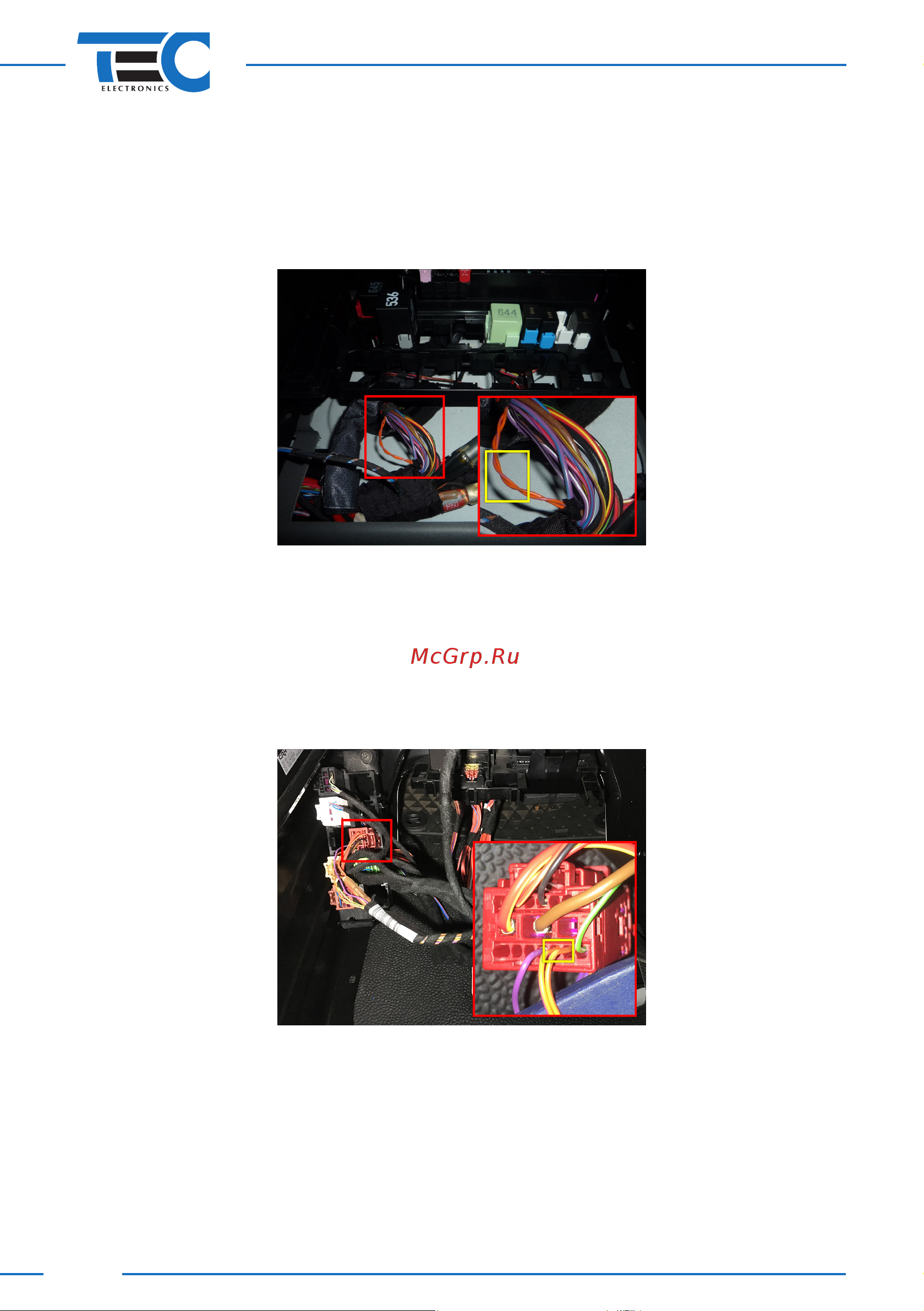

Подключение модуля на автомобиле VW Crafter (2017--)

Модуль подключается к шине CAN под сидением водителя, в жгуте проводов педпусково-

го подогревателя. (см. рис. 2).

Назначение проводов в автомобиле:

• CAN-L — оранжевый с коричневой полосой;

• CAN-H — оранжевый с фиолетовой полосой.

Рис. 2. Подключение CAN

Подключение модуля на автомобиле VW T6.1 (2020--)

Модуль подключается к шине CAN в красном разъеме под сидением водителя (см. рис. 3).

Назначение проводов в автомобиле:

• CAN-L — оранжевый с коричневой полосой;

• CAN-H — оранжевый с фиолетовой полосой.

Рис. 3. Подключение CAN
