ТЭК-ЭЛЕКТРОНИКС SeatsControl-MB [2/4] Описание модуля

Техническое описание SeatsControl-MB

Описание модуля

Модуль SeatsControl-MB предназначен для имитации основных сигналов в шине CAN

автомобилей Mercedes-Benz. Необходим при установке кресел от автомобиля Mercedes-

Benz (215 и 220 кузова) в другие автомобили.

Таблица 1. Назначение выводов разъема модуля

№ Цвет Назначение

1 Черный Масса

2 Коричневый Шина данных автомобиля CAN-L

3 Оранжевый/черный Вход концевых датчиков открытия дверей

4-6 – –

7 Красный Питание модуля +12 В (некоммутируемое)

8 Коричневый/красный Шина данных автомобиля CAN-H

9 Желтый Вход сигнала зажигания

10 Оранжевый/синий Габаритные огни (информация о включении)

11-12 – –

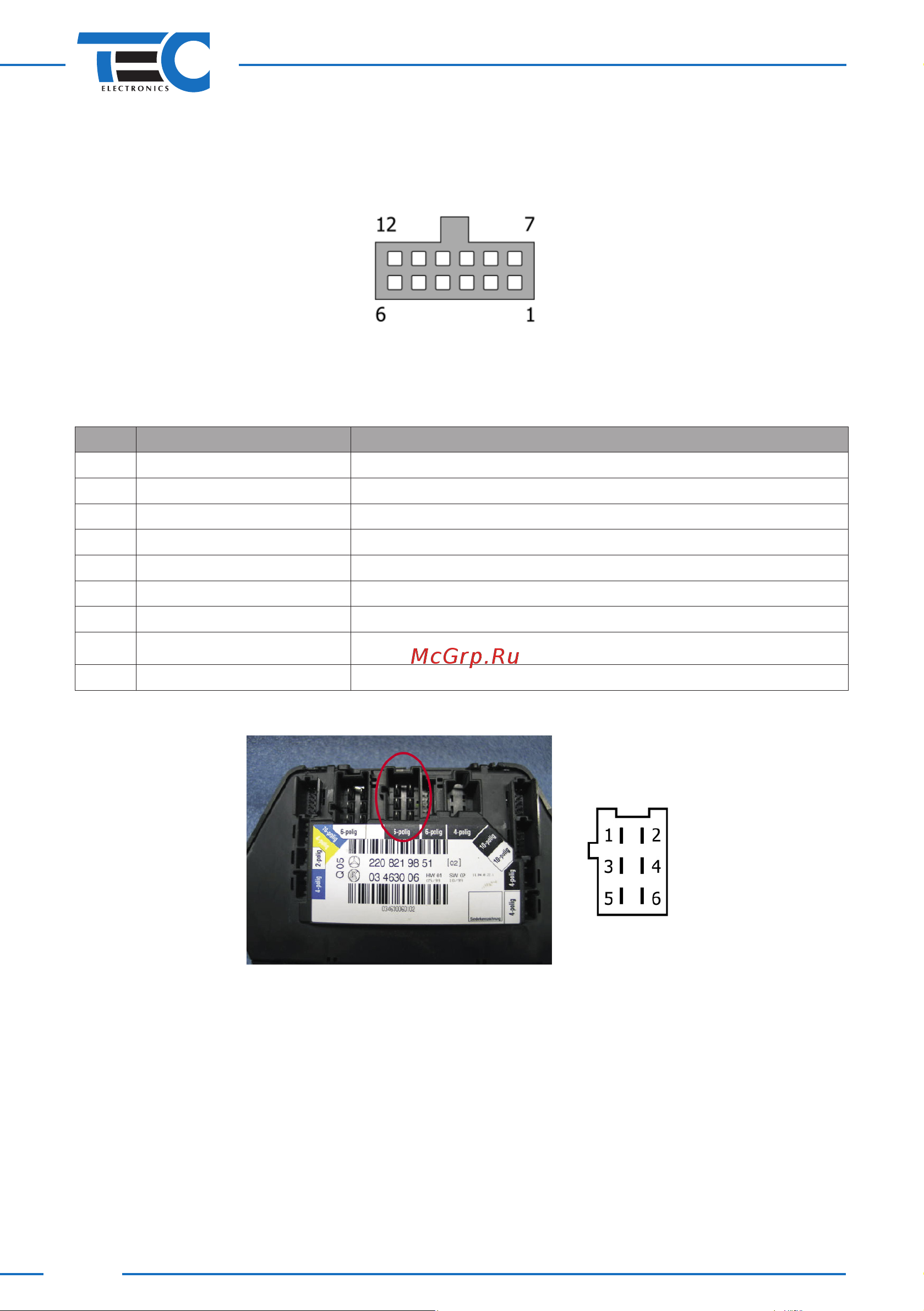

Рис. 1 Нумерация контактов

в разъеме, вид со стороны

проводов.

Рис. 2 Разъем джойстика сиденья, к которому

производится подключение, и нумерация его

контактов
