Техническое описание SeatsControl-MB

TEC-6301-10

Таблица 3. Назначение выводов разъема блока управления сиденьем

№ Назначение

«Силовая масса».

Внимание! Необходимо подключить провод сечением не менее 4 мм²

11 Масса

17 Шина данных CAN-L

18 Шина данных CAN-H

Питание необходимо подключить к некоммутируему напряжению + 12 В

проводом сечением не менее 4 мм²

Остальные Не используются

Таблица 4. Комплектность

Наименование Количество, шт.

Центральный блок 1

12-и контактный разъем с кабелем 1

Техническое описание 1

Упаковка 1

Гарантия на изделие – 1 год с момента продажи, при условии соблюдения указаний

по установке. При возникновении гарантийного случая обращаться в организацию, осуще-

ствившую продажу.

Продавец ___________________________________________ Дата продажи __________________________

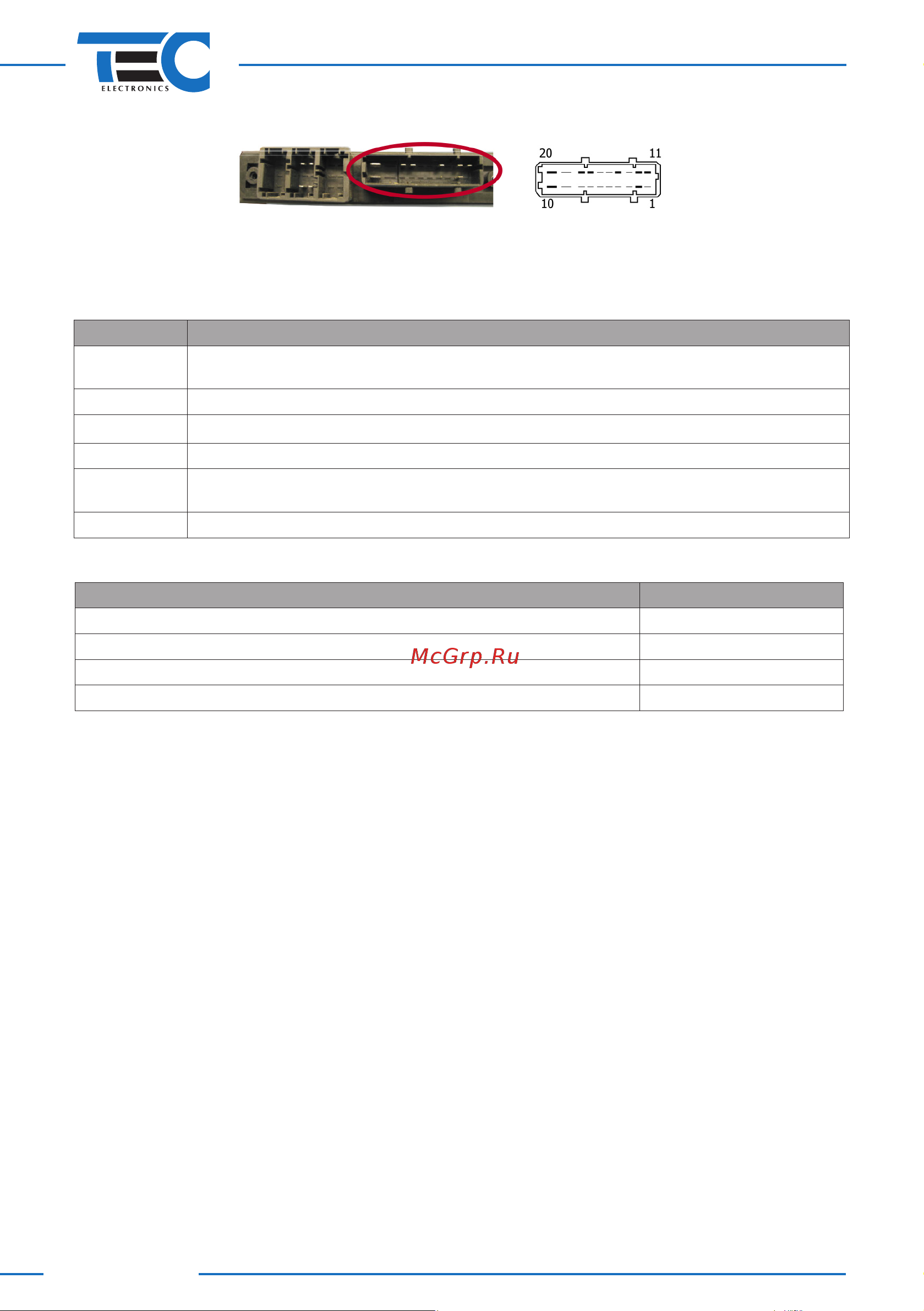

Рис. 4 Разъем блока управления сиденьем,

к которому производится подключение,

и нумерация его контактов
