Техническое описание модуля AutoCAN-F v6

Описание контроллера

Модуль AutoCAN-F v6– универсальный контроллер (далее — контроллер), предназначен

для подключения дополнительных охранных, мультимедийных и сервисных систем к

шине CAN автомобиля.

Контроллер имеет возможность одновременной работы с двумя шинами CAN, что позво-

ляет существенно расширить его функционал при установке на определенные автомобили.

Согласование контроллера с автомобилем (выбор модели) происходит автоматически.

После подключения к шине CAN, подачи питания и проведения ряда простых действий

(для большинства автомобилей — это включение/выключение зажигания и закрытие/от-

крытие автомобиля со штатного брелка) контроллер автоматически распознает автомо-

биль.

Информацию о подключении контроллера к конкретному автомобилю, перечень всех

автомобилей, для которых предназначен контроллер, и информацию об особенностях его

функционирования, можно получить, установив программу Integrator с сайта www.tecel.ru

Подключение контроллера

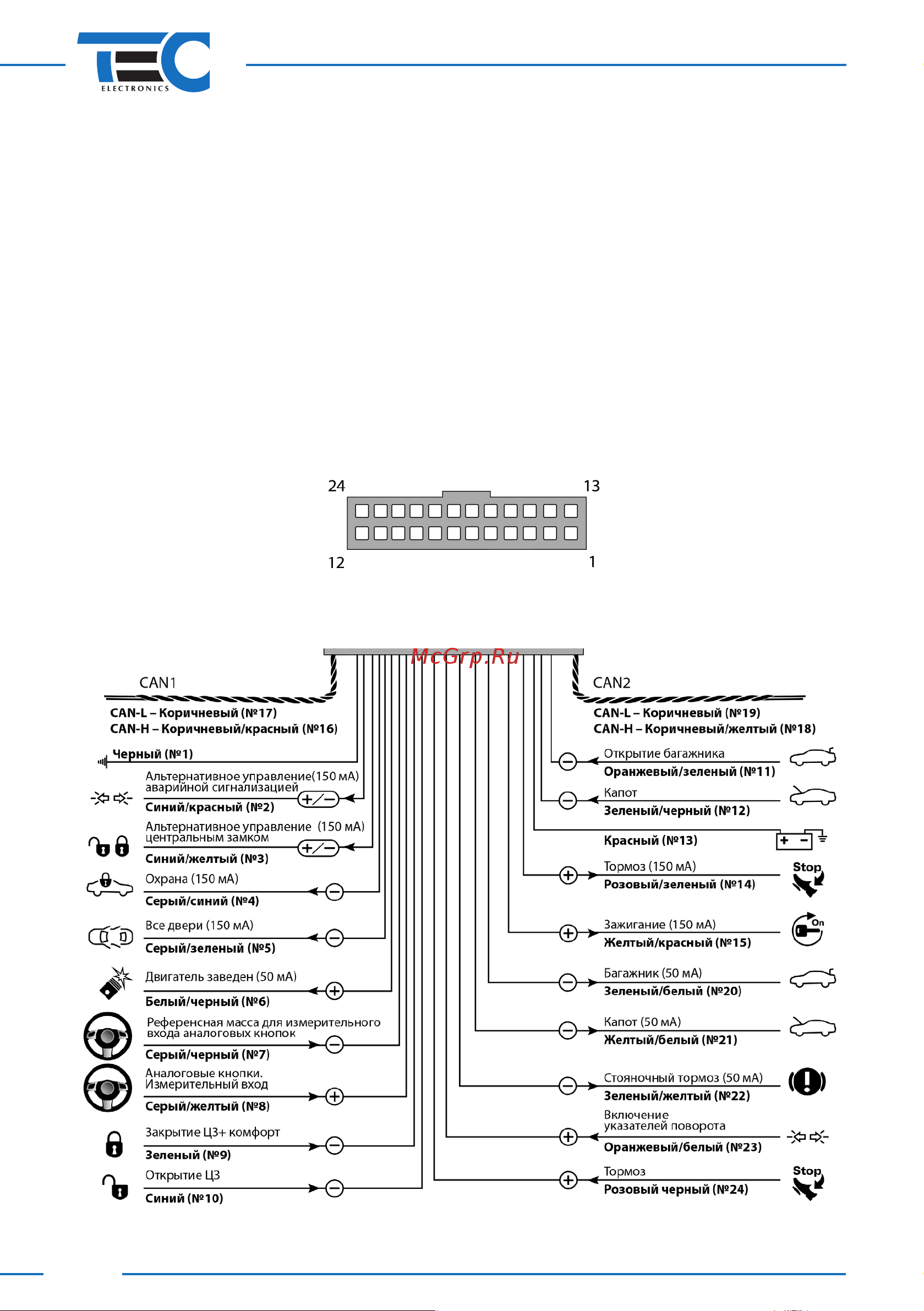

Нумерация контактов в разъеме указана на рисунке 1а. Назначение выводов контролле-

ра описано на схеме подключения — рисунок 1б.

Рис. 1а. Нумерация контактов в разъеме, вид со стороны проводов

Рис. 1б. Назначение выводов модуля
