Meguna Т6 Reset Инструкция по эксплуатации онлайн

Meguna Т6 Reset Инструкция по эксплуатации онлайн

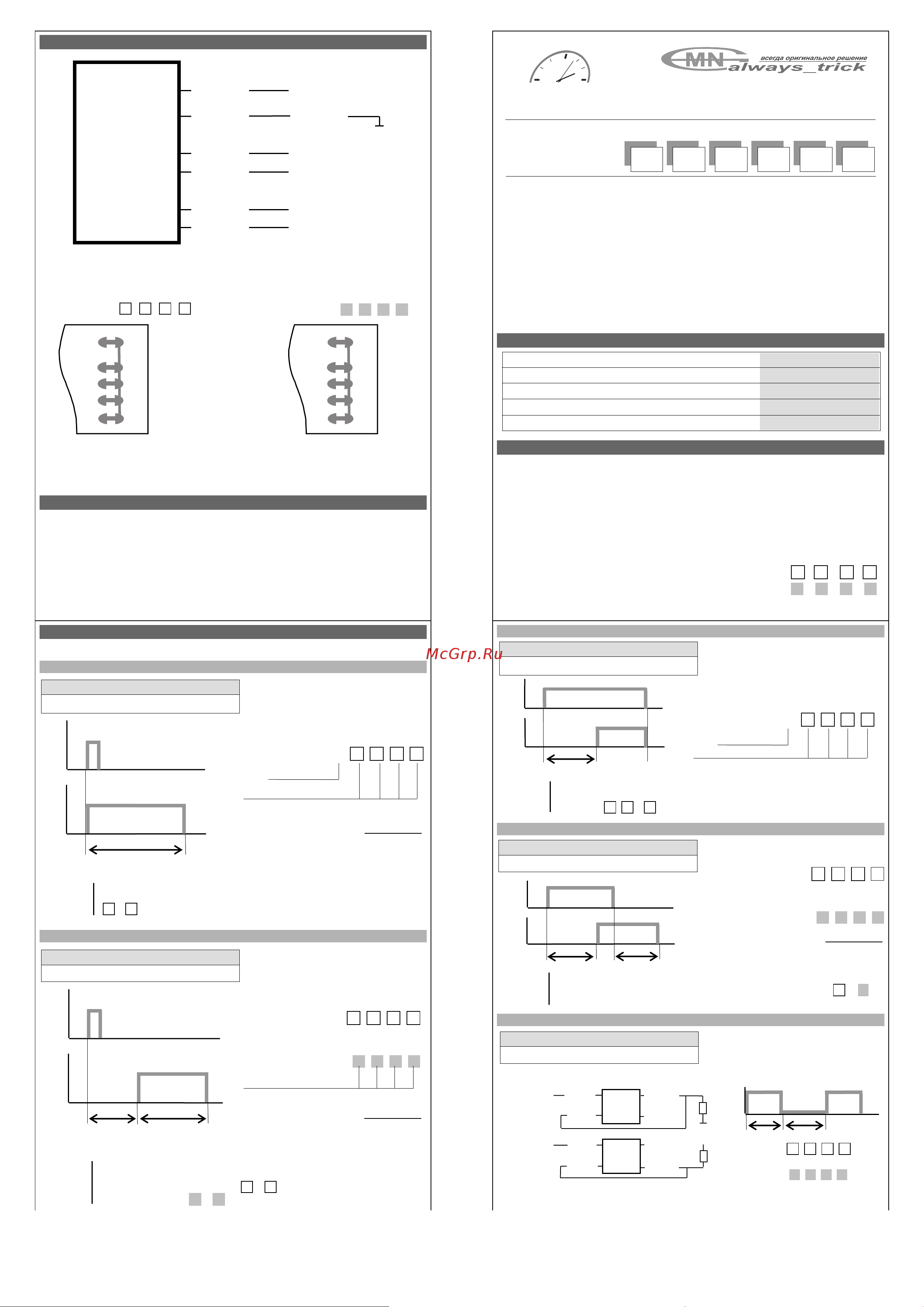

Схема подключения
Расположение перемычек:
Для включения множителей необходимо удалить соответствующие им перемычки.
Гарантийные обязательства
Мы предоставляем Вам гарантию продолжительностью 2 года с
момента приобретения таймера при соблюдении условий эксплуатации.
Данный продукт произведен с максимальной тщательностью в
соответствии с международными стандартами качества и подвергается
обязательному тестированию. Если, тем не менее, у Вас возникли
проблемы, обращайтесь по месту установки или продажи.
Пример
Технические характеристики
Общие сведения
Таймер Т6R представляет собой многофункциональное устройство,
позволяющее реализовать различные временные характеристики
выходного сигнала.
Функциональный тип таймера выбирается с помощью перемычек А и
В, расположенных с двух сторон устройства.
Необходимые временные интервалы длительности и задержки
выходного сигнала задаются перемычками 2, 3, 4 и 5, представляющих
собой множители базового времени То.
Множители со стороны перемычки А обозначены как ×2 ×3 ×4 ×5
Множители со стороны перемычки В обозначены как ×2 ×3 ×4 ×5
Для включения множителей необходимо удалить соответствующие им перемычки.
Функции таймера Т6R
Возможны следующие варианты:
Формирователь импульса заданной длительности
Пример
Формирователь импульса заданной длительности с задержкой
Пример
Формирователь задержки появления выходного сигнала
Пример
Формирователь задержки появления и окончания выходного сигнала
Пример
Генератор прямоугольных импульсов
Для получения генератора необходимо подключить входы/выходы таймера по одному из
представленных вариантов:
Включение Rн обязательно (реле, лампа, резистор сопротивлением 100 Ом ÷ 2 кОм).
Подача на вход «блокировка» соответствующего потенциала останавливает генерацию.
™
Базовое время То
Таймер T6Reset Meguna
®
Company
Digital Service System model No. Made in Belarus
1
секунда
10
секунд
1
минута
10
минут
60
минут
Уникальная функциональная насыщенность устройства.
Цифровая точность задаваемых временных интервалов.
Широкий выбор базового времени *.
Высокая надежность элементной базы на основе микроконтроллера
фирмы MicroCHIP
®
и прогрессивная технология производства.
Гарантийный срок – 2 года с момента приобретения устройства.
* только под заказ.
Напряжение питания
Ток потребления
Ток выхода (+)
Ток выхода (–)
Рабочие температуры
9 – 20 V
5 mA
не более 0,5 А
не более 0,5 А
- 40
0
…+ 85
0
С
+ 12 V DC
корпус
вход (–)
вход (+)
выход (–)
выход (+)
Таймер
Meguna
®
Company
красный
черный
зеленый
желтый
коричневый
белый
А
2
3
4
5
В
2
3
4
5
Перемычка А и соответствующие
ей множители ×2 ×3 ×4 ×5
Перемычка В и соответствующие
ей множители ×2 ×3 ×4 ×5
Состояние перемычек А и В
А – замкнута В – замкнута
Твых
t
Uвх
t
Uвых
Множители, устанавливаемые
перемычками со стороны А
Базовое время
Длительность выходного импульса
определяется по формуле:
Твых = То ×2 ×3 ×4 ×5
Пусть имеется таймер Т6R с То = 1 сек. Для получения выходного
импульса с длительностью 15 секунд необходимо удалить перемычки
×3 и ×5 со стороны А: 1сек × 3 × 5 = 15 секунд.
Состояние перемычек А и В
А – замкнута В – разомкнута
Твых
t
Uвх
t
Uвых
Тзад
Длительность выходного импульса
определяется по формуле:
Твых = То ×2 ×3 ×4 ×5
Длительность задержки выходного
импульса определяется по формуле:
Тзад = То ×2 ×3 ×4 ×5
Множители, устанавливаемые
перемычками со стороны В
Пусть имеется таймер Т6R с То = 1 сек. Для получения выходного
импульса с длительностью 10 секунд и задержкой на 6 секунд
необходимо удалить перемычки ×2 и ×5 со стороны А (1сек × 2 × 5 = 10
секунд) и перемычки ×2 и ×3 со стороны В (1сек × 2 × 3 = 6 секунд).
Состояние перемычек А и В
А – разомкнута В – замкнута
+ 12
V
DC
кор
пус
вхо
д (–
)
вхо
д
(+)
вы
ход
(–)
вы
ход
(+)
А
2
3
4
5
В
2
t
Uвх
t
Uвых
Пусть имеется таймер Т6R с То = 1 сек. Для получения выходного сигнала,
задержанного относительно входного на 24 секунды, необходимо удалить
перемычки ×2, ×3 и ×4 со стороны А: 1сек × 2 × 3 × 4 = 24 секунды.
Состояние перемычек А и В
А – разомкнута В – разомкнута
Тзо
t
Uвх
t
Uвых
Тзп
Длительность задержки появления выходного
сигнала определяется по формуле:
Тзп = То ×2 ×3 ×4 ×5
Длительность задержки окончания выходного
сигнала определяется по формуле:
Тзо = То ×2 ×3 ×4 ×5
Пусть имеется таймер Т6R с То = 1 сек. Для получения выходного сигнала
с Тзп = 2 сек. и Тзо = 3 сек. необходимо удалить перемычки ×2 и ×3 со
стороны А и В соответственно: Тзп = 1сек×2 = 2 сек., Тзо = 1сек×3 = 3 сек.
Множители, устанавливаемые
перемычками со стороны А
Базовое время
Длительность задержки появления
выходного сигнала определяется по
формуле:
Тзп = То ×2 ×3 ×4 ×5
Тзп
Состояние перемычек А и В
А – замкнута В – разомкнута
Т6R
вход (+)
выход (+)
блокировка (+)
Rн
Т6R
вход (-)
выход (-)
блокировка (-)
Rн
+12 V
Длительность импульса:
Ти = То ×2 ×3 ×4 ×5
Длительность паузы:
Тп = То ×2 ×3 ×4 ×5
Тп
t
Uвых
Ти
вход (-)
выход (-)
вход (+)
выход (+)
функция Reset
Подача на вход второго импульса в течение
времени Твых приводит к сбросу таймера в
исходное состояние.
функция Reset
Подача на вход второго импульса в течение
времени Тзад+Твых приводит к сбросу таймера в
исходное состояние.
функция Reset
Подача на вход импульса в течение времени Тзо
приводит к сбросу таймера в исходное состояние.
