Установка и подключение
Адаптер может устанавливаться в любом подходящем месте, исключающем попадание влаги, воздействие высоких
температур и т.д. Расположение ИК-излучателя должно определяться надежным управлением аудиосистемой
кнопками на руле автомобиля.
Технические характеристики
Напряжение питания
7 – 20 V
Ток потребления
3 mA
Максимальное количество программируемых кнопок руля
не более 16
Рабочие температуры
- 40
0
…+ 105
0
С
Назначение
Универсальный адаптер дистанционного управления – устройство, предназначенное для адаптации
аудиосистемы, устанавливаемой в автомобиле вместо штатной, к кнопкам управления,
расположенным на руле или рулевой колонке автомобиля.
Адаптер совместим с функциональными кнопками на руле, построенных по принципу резистивного
делителя, и магнитолами, имеющих вход проводного управления (Remote Control) или вход
инфракрасного фотоприемника дистанционного управления.
Отличительной чертой адаптера является возможность программирования под конкретную систему
управления непосредственно при установке, а также присвоение двух команд одной кнопке руля
(короткое / длинное нажатие).
Применение самой передовой элементной базы и современная технология производства
обуславливают его исключительную надежность.
Гарантийные обязательства
Мы предоставляем Вам гарантию продолжительностью 3 года с момента приобретения устройства
при соблюдении условий эксплуатации.
Данный продукт произведен с максимальной тщательностью в соответствии с международными
стандартами качества и подвергается обязательному тестированию. Если, тем не менее, у Вас
возникли проблемы, обращайтесь по месту установки или продажи.
Meguna
®
Company
www.meguna.ru
meguna@mail.ru
™
Copyright © 2010 MEGUNA
Все права защищены

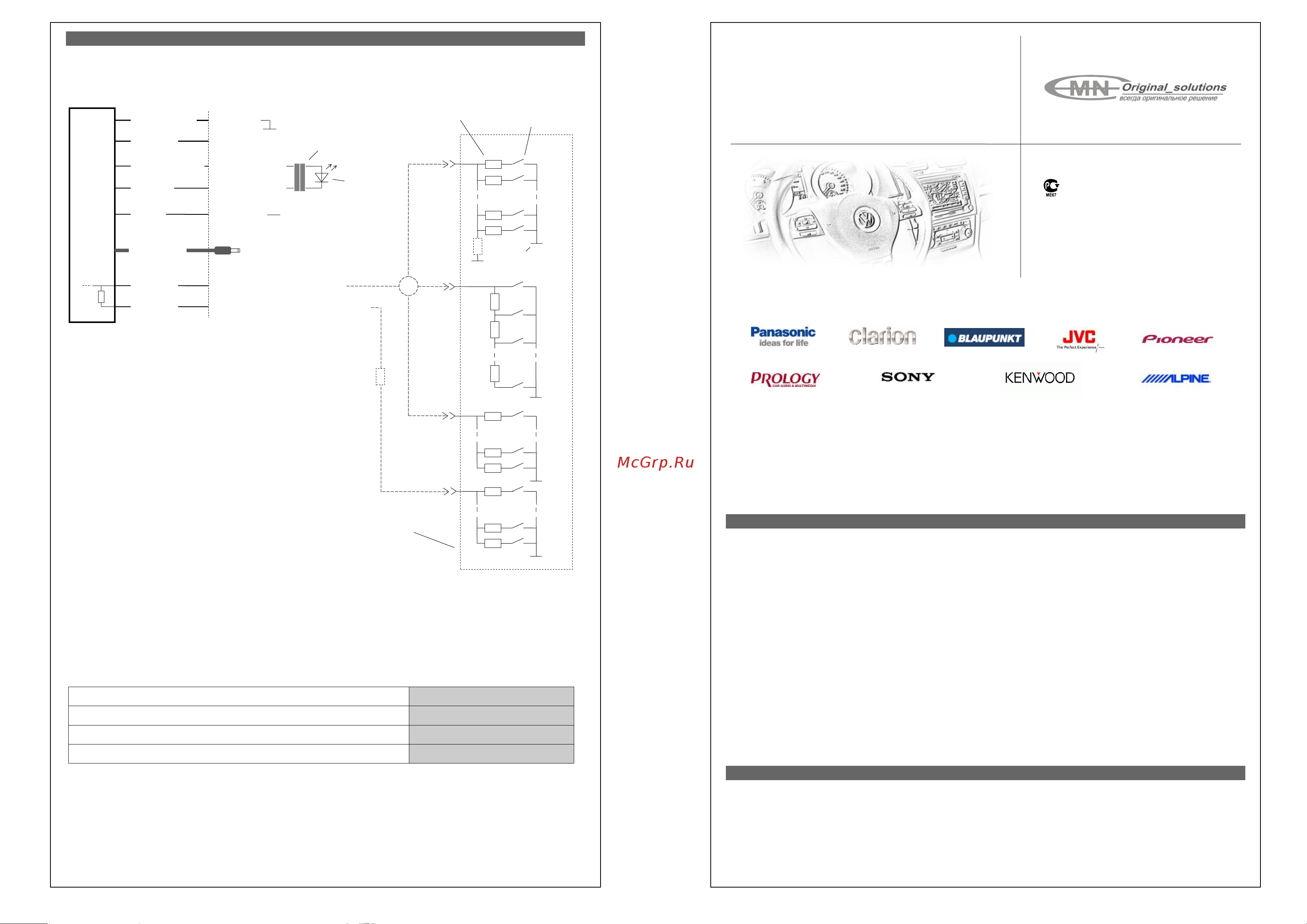

model No. AIRC 1.2
коричневый
красный
черный/красный
черный
синий
зеленый
желтый
корпус
АСС (+12 V)
выход (+) ИК
выход (–) ИК
разъем
выход на вход Remote Control
на вход Remote Control аудиосистемы
при наличии разъема WR
к основной линии кнопок
к дополнительной линии кнопок
300 Ом
элементы управления аудиосистемой на руле автомобиля
вариант 2
вариант 3
вариант 1
резисторы кнопок управления
кнопки управления на руле
Вариант 3 применяется при наличии двух групп
кнопок управления на руле автомобиля.
В случае идентичности групп кнопок управления при
высоком сопротивлении резисторов кнопок
управления (более 10 кОм) необходимо для
развязки групп дополнительно подключить Rд.
Rд
(1 – 3 кОм)
ИК-излучатель
Наиболее часто встречающиеся варианты
подключения сопротивлений кнопок руля
AIRC
1.2
черный
Коричневый провод адаптера (корпус) необходимо
дополнительно соединить с корпусом кнопок руля.
корпус кнопок руля
