Meguna Т8.1 Инструкция по эксплуатации онлайн

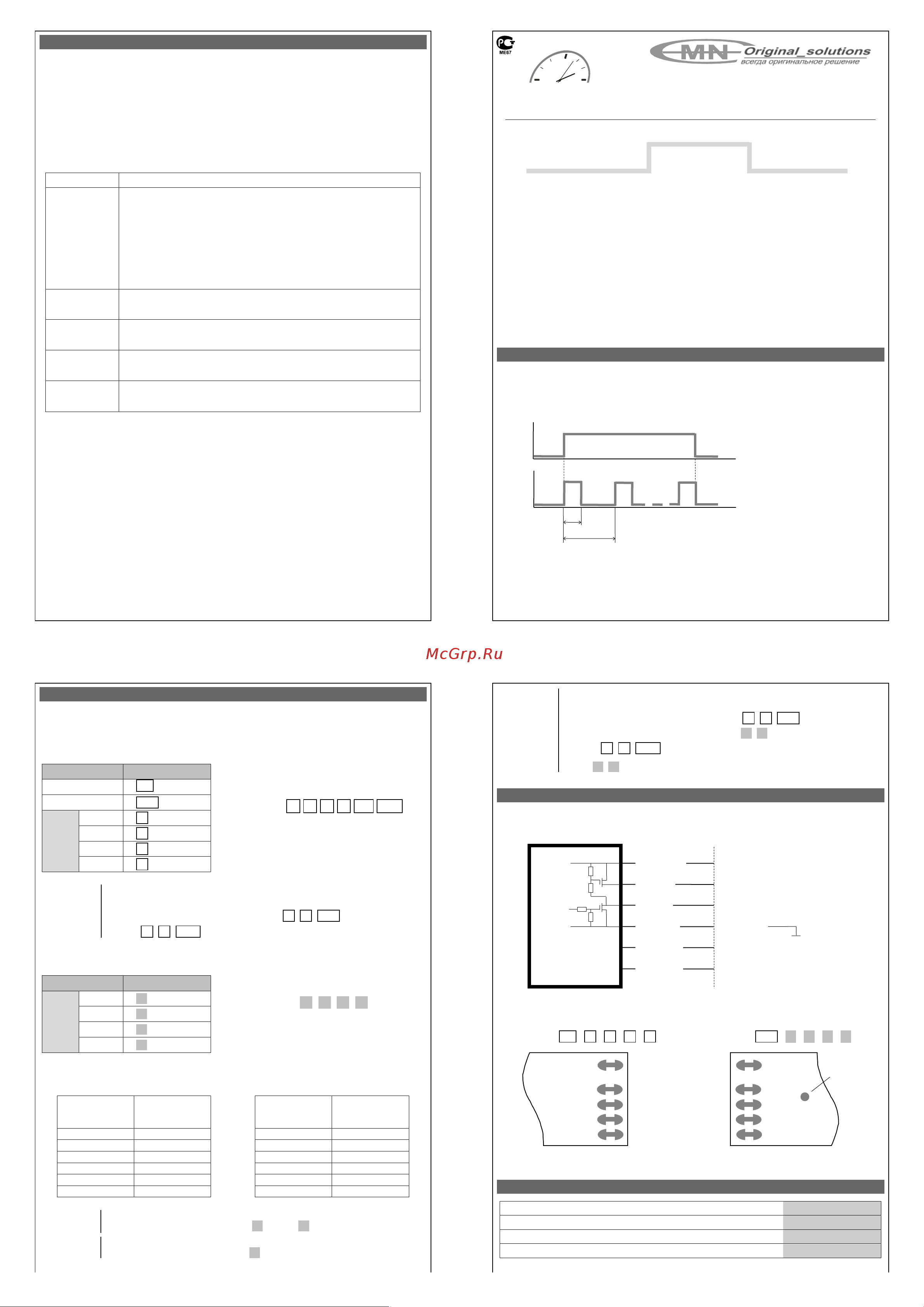

Гарантийные обязательства
Мы предоставляем Вам гарантию продолжительностью 3 года с момента
приобретения таймера при соблюдении условий эксплуатации.
Данный продукт произведен с максимальной тщательностью в соответствии с
международными стандартами качества и подвергается обязательному тестированию.
Если, тем не менее, у Вас возникли проблемы, обращайтесь по месту установки или
продажи.
Функциональный ряд таймеров от фирмы Meguna
®
Company
model No.
Назначение
Т6.0 Т6.1
формирователь выходного импульса с требуемыми временными параметрами
Т6.2
формирователь 2, 3 или 4-х выходных импульсов с заданными длительностью
и паузой между импульсами;
управляемый генератор импульсов
Т6.3 Reset
формирователь выходного импульса с требуемыми временными параметрами
и функцией сброса выполнения программы
Т8.1
управляемый генератор прямоугольных импульсов с частотой от 1 Гц до 120
кГц и скважностью от 2 до 120
Т7
таймер автоматического управления светом автомобиля
Т8 LOCK
таймер сенсорного управления замком капота или багажника автомобиля
Т10.1
интеллектуальный турботаймер
Пример
Общие сведения
Таймер Т8.1 представляет собой управляемый генератор прямоугольных
импульсов с частотой от 1 Гц до 120 кГц и скважностью от 2-х до 120-ти.
Запуск генератора осуществляется подачей на вход управления(+) или вход управления(−)
напряжения соответственно положительной или отрицательной полярности:
Необходимые временные параметры выходного сигнала (генерируемая частота и
скважность) выставляются с помощью перемычек, расположенных на обеих сторонах
платы, и определяющих множители частоты или скважности.
Для включения множителей необходимо удалить соответствующие им перемычки.
Действие множителя включается после перезапуска генератора.
Определение временных параметров
Генерируемая частота и скважность выставляются с помощью перемычек,
расположенных на обеих сторонах платы, и определяющих множители частоты или
скважности.
Частота (f)
Перемычка
Множитель
А
×10
В
×100
Перемычки
со стороны
перемычки
А
2
×2
3
×3
4
×4
5
×5
Пример
Для формирования на выходе сигнала с частотой 1,5 кГц
необходимо разорвать следующие перемычки:
3, 5 (со стороны А) и В – множители ×3 ×5 ×100
f = 1Гц ×3 ×5 ×100 = 1Гц×3×5×100 = 1,5 кГц
Скважность (Q)
Перемычка
Множитель
Перемычки
со стор
оны
перемычки
В
2
×2
3
×3
4
×4
5
×5
Максимальная скважность, которую можно получить при генерации частот с
указанной выше точностью, ограничена следующими значениями:
Частота
генерации, до
кГц
Максимальная
скважность
Частота
генерации, до
кГц
Максимальная
скважность
1
120
12
20
3
60
15
12
4
40
30
8
6
30
40
6
8
24
60
5
10
24
120
3
Пример
Для получения скважности 4 необходимо разорвать перемычку
4 (со стороны В) – множитель ×4 : Q = 1 ×4 = 1 × 4 = 4
Пример
Для получения скважности 2 необязательно разрывать перемычку
2 (со стороны В) – множитель ×2 (см. выше)
Пример
Для формирования на выходе сигнала с частотой 2 кГц и
скважностью 6 необходимо разорвать следующие перемычки:
4, 5 (со стороны А) и В – множители ×4 ×5 ×100
2, 3 (со стороны В) – множители ×2 ×3
f = 1Гц ×4 ×5 ×100 = 1Гц×4×5×100 = 2 кГц
Q = 1 ×2 ×3 = 1×2×3 = 6
Установка и подключение таймера
Таймер может устанавливаться в любом подходящем месте, исключающем
попадание влаги, воздействие высоких температур и т.д.
Для включения множителей необходимо удалить соответствующие им перемычки.
Технические характеристики
Напряжение питания
7 – 20 V
Ток потребления
2,5 mA
Ток выхода
не более 5 А
Рабочие температуры
- 40
0
…+ 105
0
С
Таймер
5 4 3 2 А
Расположение перемычек:
В 2 3 4 5
LED индикатор
красный
серый
синий
черный
желтый
зеленый
+ 12 V DC
корпус
выход (+)
выход (–)
вход управления (+)
вход управления (–)
Meguna
®
Company
Перемычки А, 2, 3, 4, 5, соответствующие
множителям ×10 ×2 ×3 ×4 ×5
Перемычки В, 2, 3, 4, 5, соответствующие
множителям ×100 ×2 ×3 ×4 ×5
t
Uвх
Uвых
tи
t
Т
Скважность Q = T / t и
Т – период следования импульсов
tи – длительность импульса
Таймер T8.1 Meguna
®
Company
Digital Service System model No. meguna@mail.ru www.meguna.ru
Широкий диапазон и цифровая точность задаваемых временных
параметров.
Высокая надежность элементной базы на основе микроконтроллера
фирмы MicroCHIP
®
и прогрессивная технология производства.
Гарантийный срок – 3 года с момента приобретения устройства.
УП РАВЛЯЕМ ЫЙ ГЕНЕРАТ ОР ИМПУ ЛЬСО В
™
Частота выходного сигнала
f = 1Гц ×2 ×3 ×4 ×5 ×10 ×100
Точность генерируемой частоты
при f < 20 кГц – 2%
при f > 20 кГц – 5%
Скважность выходного сигнала
Q = 1 ×2 ×3 ×4 ×5
Если все перемычки, определяющие
множители скважности, замкнуты, то
Q = 2.
