Замена пускового троса/замена блока
возвратной пружины/замена пружины
стартера

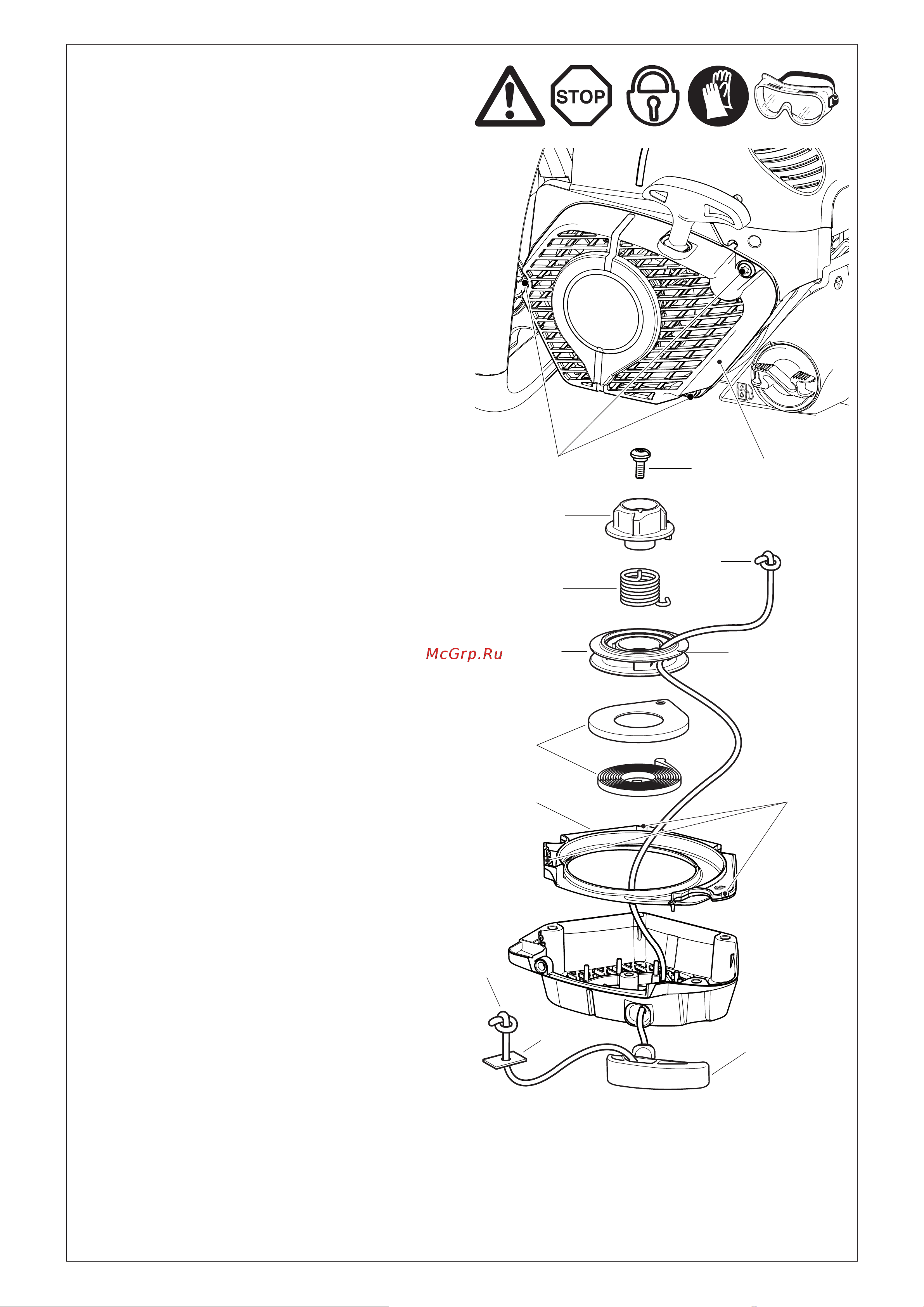

Отверните три винта (1).
Снимите кожух вентилятора (2).
Извлеките направляющую воздушного потока (3) из кожуха
вентилятора.
ОСТОРОЖНО! Опасность травмы! Не откручивайте винт
(7), если возвратная пружина под нагрузкой.
В случае необходимости замены пускового троса (хотя он не
сломан) потребуется сначала снять натяжение возвратной
пружины барабана (13).
Для этого вытяните трос за рукоятку из кожуха вентилятора
на всю длину.
Удерживая барабан одной рукой, второй рукой вставьте трос
в вырез (14).
Осторожно дайте барабану вращаться до тех пор, пока не
будет снято напряжение возвратной пружины.
Выверните винт (7) и снимите привод (8) и пружину (6).
Осторожно извлеките барабан.
Удалите обрывки троса.
Наверните новый трос (диаметр 3,5 мм, длина 900 мм) как
показано на рисунке (не забудьте про шайбу (10)) и завяжите
узлом оба конца как показано на рисунке.
Втяните узел (11) в барабан (5).
Втяните узел (12) в пусковую рукоятку (9).
Установите барабан на шпиндель и слегка поверните, чтобы
возвратная пружина вошла в зацепление.
Вставьте пружину (6) в привод (8) и соедините их в барабане
(5), немного поворачивая против часовой стрелки. Вставьте
винт (7) и затяните его.
Вставьте трос в прорезь (14) барабана и трижды поверните
барабан с кабелем по часовой стрелке.
Удерживая барабан левой рукой, правой рукой разверните
кабель, натяните его и удерживайте.
Осторожно отпустите барабан. Пружина намотает трос на
барабан.
Повторите процедуру один раз. Теперь пусковая рукоятка
должна располагаться на кожухе вентилятора вертикально.
ПРИМЕЧАНИЕ: При полностью вытянутом тросе должна
оставаться возможность провернуть шкив еще на 1/4 оборота
против сопротивления возвратной пружины.
ПРЕДУПРЕЖДЕНИЕ: Опасность получения травмы!
Фиксируйте вытянутую пусковую рукоятку! Если
шкив троса случайно высвободится, рукоятка может
хлестнуть оператора.
Замена блока возвратной пружины
Разберите кожух вентилятора и барабан (см. выше).
ОСТОРОЖНО! Опасность травмы! Возвратная пружина
может быть выброшена из гнезда! Обязательно
надевайте средства защиты глаз и защитные перчатки!
Слегка постучите кожухом вентилятора по деревянной
поверхности (всей поверхностью стороны с углублением),
и удерживайте его внизу. Затем осторожно, в несколько
этапов поднимите кожух вентилятора. Это позволит
постепенно освободить блок возвратной пружины (13),
который должен был выпасть из корпуса, если возвратная
пружина вышла из пластмассового блока.
Осторожно вставьте новую кассету с возвратной пружиной и
нажмите на нее, чтобы она вошла в зацепление.
Установите на нее барабан и слегка поверните, чтобы
возвратная пружина вошла в зацепление.
Установите пружину (6) и привод (8), и затяните винтом (7).
Натяните пружину (см. выше).
Замена пружины стартера
ПРИМЕЧАНИЕ: Если пружина (6) в системе пуска Featherlight
сломана, потребуется больше усилий для запуска двигателя,
и при вытягивании пускового троса будет ощущаться
некоторое сопротивление. Если вы заметили эти признаки,
проверьте пружину (6) и при необходимости замените.
Установка кожуха вентилятора
Вставьте направляющую воздушного потока (3) в кожух
вентилятора так, чтобы три углубления (4) вошли в
зацепление.
Расположите кожух вентилятора у корпуса, слегка нажмите
и потяните пусковую рукоятку, пока стартер не войдет в
зацепление.
Затяните винты (1).
