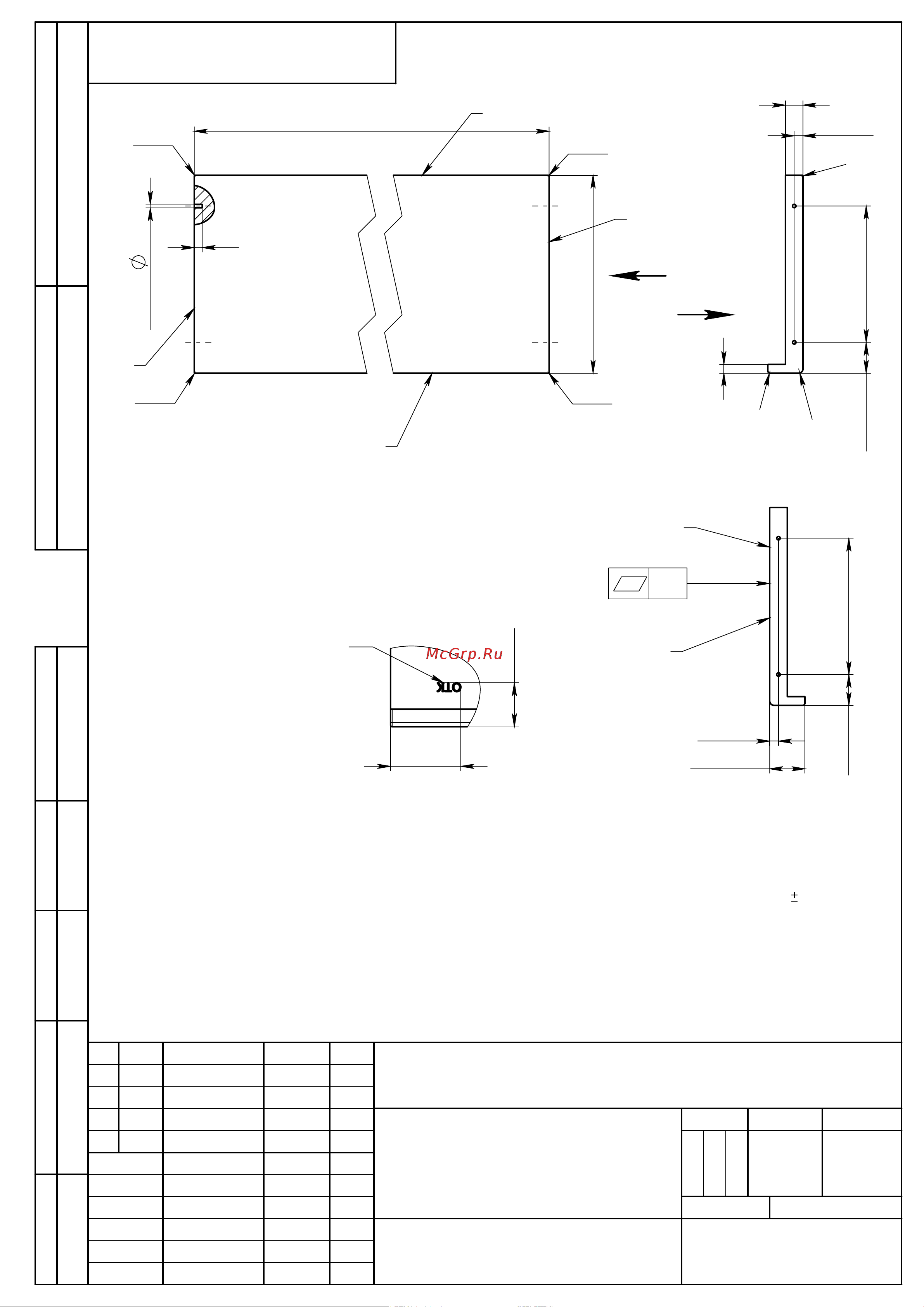

Атеси М1/2 Регата02 1370х450 центр. дерево без отв. под полку Чертёж онлайн

1370

450

4 отв.

8 H12

70 ±0,1

310 ±0,1

20 ±0,1

R10

0,5

20 ±0,1

80 ±0,5

70 ±0,1

310 ±0,1

0,4

50 ±5

80 ±5

C (1 : 5)

п.2

1. Столешница изготовлена из клееной древесины, влажность древесины не должна

превышать более 12%.

2.Изделие клеймить. Высота шрифта клеймения Н=10мм. Шрифт - полужирный Arial. Номер

в клейме указывает на производителя изделия.

3.Неуказанные предельные отклонения радиусов - -0,5мм, остальных размеров

1мм.

4.Покрытие всех поверхностей - цветное масло OSMO, дополнительное покрытие лицевых

поверхностей Е -масло с твердым воском OSMO TOPOIL бесцветное 3058, кроме отверстий

под шканты. Цвет и шероховатость столешницы согласовать с заказчиком.

5.Цвет и шероховатость столешницы должны соответствовать образцу -эталону.

6.Обеспечить стыковку столешниц с помощью шкантов по поверхности Б с точностью 0.2мм.

7.На столешнице не допускаются вмятины, сколы и другие дефекты.

8. Столешницу комплектовать шкантами-2шт. (шканты прилагаются отдельно).

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

Перв. примен.

Справ. №

Формат A4

АТЕСИ

Лист

Листов 1

1:10

25.71

Масштаб

Масса

Лит.

ФК.06.700.042

Столешница для мармита 1-х блюд

Регата 1370х450 центр. без отв.

под полку

Дерево -бук

Копировал

Петухов

Холопцева

Дата

Подп.

№ докум.

Лист

Изм.

Разраб.

Пров.

Т. контр.

Н. контр.

Утв.

ФК.06.700.042

Файл: ФК.06.700.042 Столешница; md5 модели - не определено

Шифр:

Версия 3
