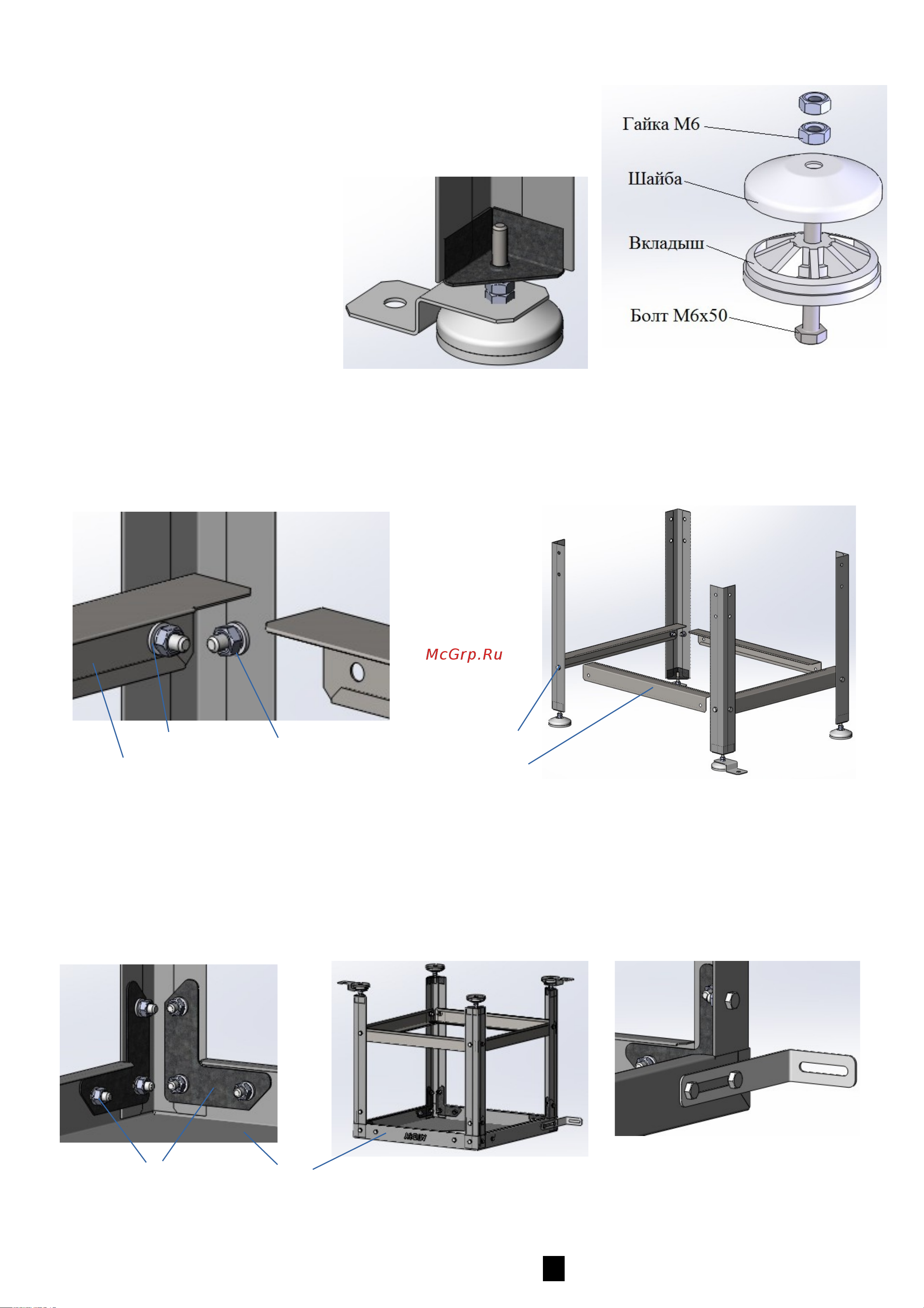

2 Сборка и подготовка к работе
2.1 Вскройте упаковку подставки и комплект крепежа.
2.2 Соберите ножки опорные как показано на
рисунке. В двух ножках установите кронштейны
для крепления к полу между гайкой и шайбой,
между гайками оставьте
расстояние 4мм. В
остальных двух ножках
расстояние между гайками
установите 5мм.
2.3 Вверните ножки
опорные в стойки.
2.4 Стойки с ножками соедините попарно с уголками продольными
болтами М6 с шайбами и гайками. Гайки не затягивайте. Соедините между
собой собранные конструкции при помощи уголков поперечных и
болтового соединения.
Шайбы Гайка Болт М6х14
Уголок продольный Уголок поперечный
2.5 Крышку переверните и положите на сборочный стол.
2.6 Вставьте каркас из стоек в крышку.
2.7 Прикрепите каркас из стоек к крышке болтовыми соединениями,
используя уголки стяжные.
2.8 Произведите окончательную затяжку всех болтовых соединений.
Уголок стяжной Крышка
4 ПК-С.01.000.000РЭ Изм.00
