Атеси Тоскана КП-4-430/330-01-У [15/24] Схема электрическая принципиальная кп 4 430 330 01 у
![Атеси Тоскана КП-4-430/330-01 [15/24] Схема электрическая принципиальная кп 4 430 330 01 у](/views2/1839260/page15/bgf.png)
Приложение 1
Схема электрическая принципиальная.

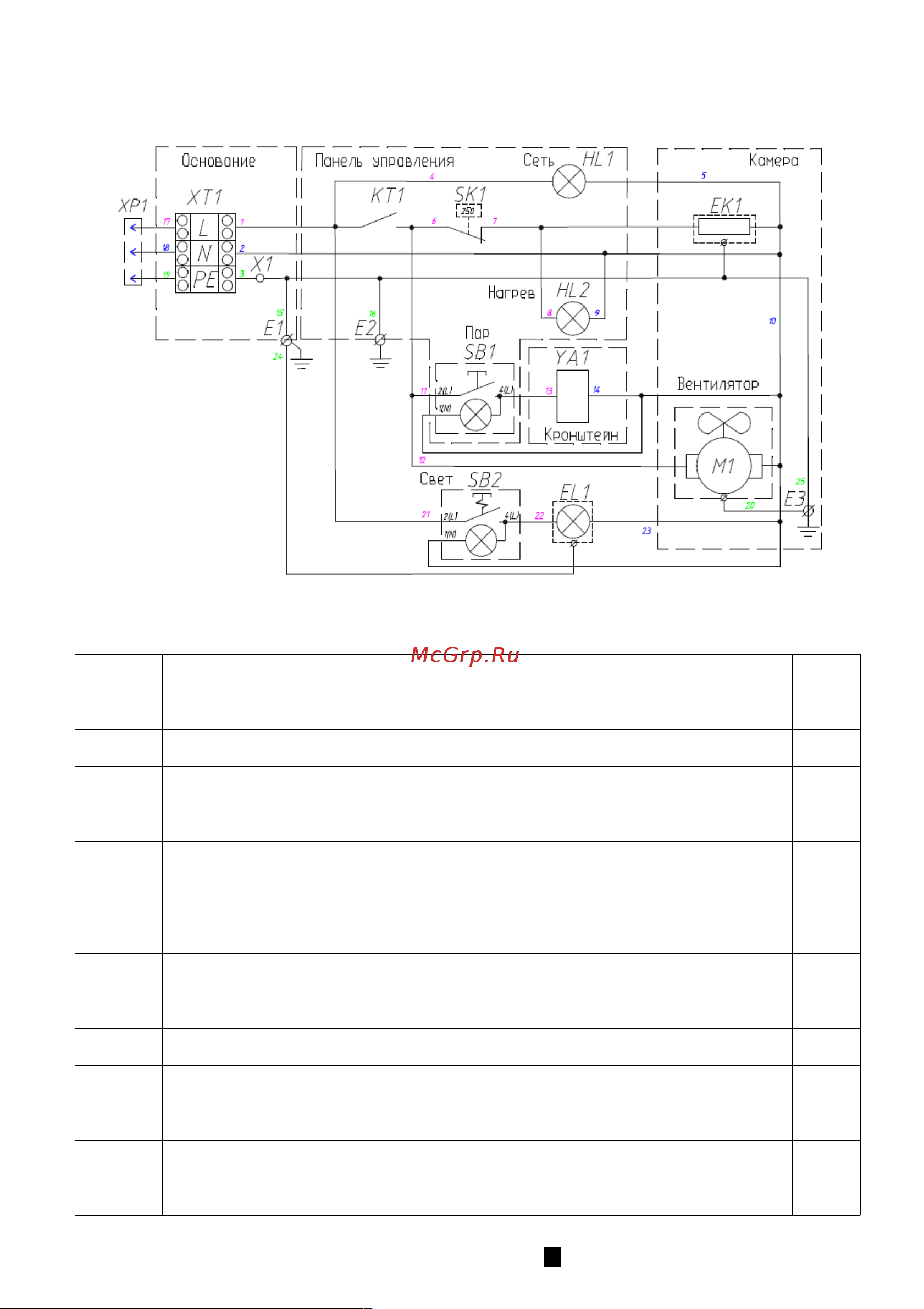

Рис.2 Схема электрическая принципиальная КП-4-430/330-01-У.
Табл.3
Обозн. Наименование Кол.
Х1
Соединительная клемма СК-415 (2,5мм2) TDM
1
XP1 Шнур с евровилкой ПВС-ВП 3х1,5 1
XT1 Клеммник WAGO 862-1503 1
KT1
Таймер Tempomatic M112HDV 270°/315°, 16A, 250 V.
1
SK1
Терморегулятор MMG HU-30-A 4125-0-049-2. 50-270°C
1
HL1 Лампа 09 зеленая 1
HL2 Лампа 09 зеленая 1
EL1
Лампа 25Вт Е14
1
SB1 Кнопка PBS-06L, 3A 250V, зеленая без фиксатора 1
SB2
Кнопка PBS-06L, 3A 250V, зеленая с фиксацией
1
YA1 Клапан электромагнитный 3/4 1
EK1 ТЭН-190В,5-3,ОК220-1 1
M1 Электродвигатель FOSHAN PLD 61-25-1 1
E1-E3 Клемма заземления 1
КП-4У.000.000 РЭ изм. 06 15
