Ballu BSL-07HN1_21Y [12/23] Пристрій кондиціонера
![Ballu BSL-07HN1_21Y [12/23] Пристрій кондиціонера](/views2/1840235/page12/bgc.png)
22
23
Управління кондиціонером
1. Індикатор температури
2. Індикатор вмикання / вимикання
3. Індикатор роботи таймера
4. Індикатор нічного режиму роботи
5. Приймач сигналів з пульта
* Панель управління Вашого кондиціонера візуально може відрізня-
тися. Функції дисплея при цьому залишаються ті ж.
Опис пульта дистанційного керування
Управління кондиціонером
1. Кнопка вмикання / вимикання. Дана кнопка
включає і відключає прилад.
2. Кнопка «SLEEP». Кнопка використовується для
включення або відключення нічного режиму
роботи.
3. Кнопка «SUPER». При натисканні цієї кнопки
кондиціонер починає роботу в інтенсивному
режимі на максимальне охолодження / обігрів.
4. Кнопка «QUIET». Натискання цієї кнопки
активує / вимикає тихий режим. Утримуйте
кнопку близько 5 секунд, щоб включити або
відключити режим I-FEEL (підтримки заданої
температури навколо користувача (поруч з
пультом дистанційного керування).
5. Кнопка «DIMMER». Натискання цієї кнопки
відключає всі дисплеї на внутрішньому блоці.
Натисніть на будь-яку іншу кнопку, щоб
відновити відображення на внутрішньому
блоці.
6. Кнопка «SMART». Використовується для вклю-
чення і відключення автоматичного режиму
роботи.
7. Кнопка «ECO». Натискання цієї кнопки включає
або вимикає економічний режим роботи. У
режимі охолодження (виключаючи режим
Super), утримуйте кнопку 5 секунд для включен-
ня Режиму управління потужністю (вентиля-
тор буде працювати на низькій швидкості),
натисніть цю кнопку близько 5 секунд ще раз,
щоб зупинити його.
8. Кнопка «MODE». За допомогою даної кнопки
вибираються режими роботи: охолодження,
осушення, вентиляція, обігрів.
9. Кнопка «TEMP». Використовується для регулю-
вання температури в приміщенні і таймера.
Умови експлуатації
кондиціонера
УВАГА!
1. Якщо зазначені умови експлуатації не виконуються,
то спрацьовують пристрої захисту, що веде до пору-
шення нормальної роботи агрегату.
2. Вологість повітря в приміщенні не повинна пе-
ревищувати 80%. Якщо ця умова не виконується,
то на поверхні кондиціонера може утворитися
конденсат.
Режим роботи
Охолодження Обігрів Осушення
Воз дух в по ме ще нии Від +16°С до +30°С Не вище +30°С Від +16°С до +30°С
На руж ный воз дух Від +18°С до +43°С Від -7°С до +24°С Від +11°С до +43°С

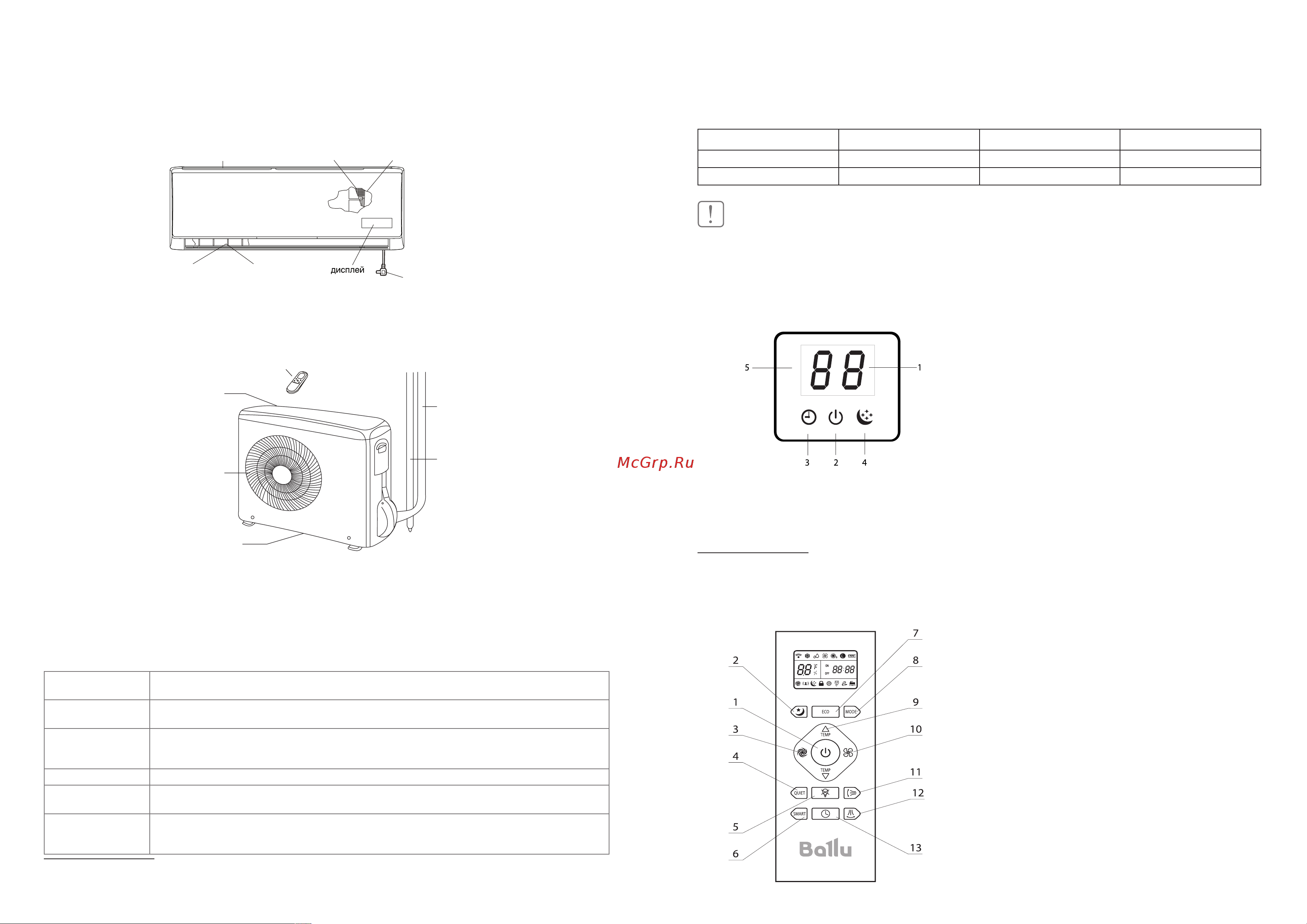

Пристрій кондиціонера*
Внутрішній блок
Зовнішній блок
Пристрій кондиціонера
повітрозбірна
решітка
повітряновипускна
решітка
вентилятор
повітряні
фільтр
датчик
температури
вилка електрична
повітрозбірна
решітка
(ззаду, збоку)
фреонова
магістраль
Шланг для
відведення
конденсату
Повітряновипускна
решітка
стік
конденсату
пульт дистанційного
керування
ПРИМІТКА:
цей кондиціонер складається з внутрішнього та зовніш-
нього блоків. Управління кондиціонером можливо з пуль-
та дистанційного керування.
У комплект спліт-системи (кондиціонери повітря)
входять: один внутрішній блок кондиціонера пові-
тря з пультом дистанційного керування в упаковці,
один зовнішній (зовнішній) блок кондиціонера по-
вітря в упаковці, одна інструкція користувача.
Повітрозбірна
решітка
Повітря з приміщення забирається через цю секцію і проходить через повітряний фільтр, на якому
затримується пил.
Повітряновипускна
решітка
Кондиціоноване повітря виходить з пристрою через повітровипускну решітку.
Пульт дистанційного
керування
За допомогою бездротового пульта ДК, можна включати вимикати кондиціонер, вибирати режим робо-
ти, регулювати температуру, швидкість обертання вентилятора, встановлювати роботу кондиціонера
по таймеру, регулювати кут нахилу жалюзі.
Фреонова магістраль Внутрішній і зовнішній блоки кондиціонера з'єднані між собою мідними трубками по яких тече фреон.
Зовнішній блок
У зовнішньому блоці знаходиться компресор, мотор вентилятора, теплообмінник та інші електричні
частини.
Шланг для
відведення
конденсату
Волога з повітря в приміщенні конденсується і відводиться назовні через дренажний шланг.
* Зовнішній вигляд блоків Вашого кондиціонера може відрізнятися від схематичних зображень в інструкції.
