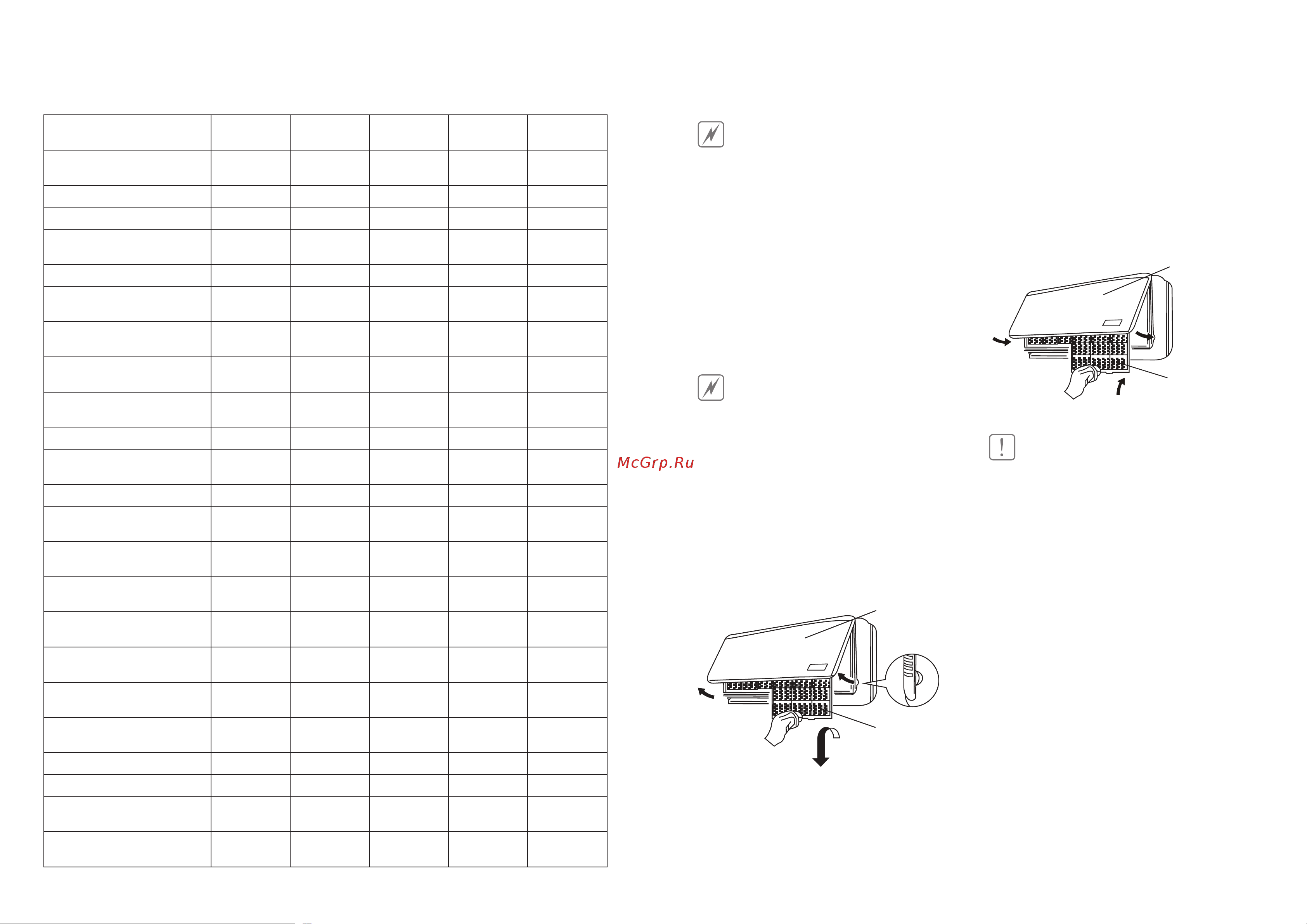

Догляд та технічне обслуговування
Догляд та технічне обслуговування
ОБЕРЕЖНО!
• З метою безпеки перед чищенням кондиціонера
вимкніть його і відключіть від мережі електрожив-
лення.
• Не лийте воду на внутрішній блок кондиціонера,
це може вивести з ладу деякі його вбудовані ком-
поненти, а також може призвести до ураження
електричним струмом.
Чистіть корпус внутрішнього блоку і повітроза-
бірні грати пилососом або протирайте вологою
м'якою ганчіркою.
Якщо корпус сильно забруднений, протріть її
м'якою ганчіркою, використовуючи м'який мию-
чий засіб. Коли миєте грати, ні в якому разі не змі-
нюйте положення жалюзі.
ОБЕРЕЖНО!
• Не використовуйте для миття внутрішнього блоку
розчинники та абразивні речовини. Чи не мийте
пластикові деталі корпуса кондиціонера дуже га-
рячою водою.
• Щоб уникнути порізів і саден не торкайтеся го-
стрих кромок компонентів, розташованих усе-
редині блоків кондиціонера.
Фільтр
Пиловловлювальний фільтр знаходиться за криш-
кою внутрішнього блоку. Очищайте фільтр не рідше
одного разу на два тижні.
кришка
внутрішнього
блоку
Фільтр
1. Підніміть кришку лицьовій панелі двома руками
в напрямку на себе і вгору.
2. Акуратно підніміть фільтр, а потім витягніть вниз.
Очистка фильтра
Для удаления скопившейся пыли используйте
пылесос. Если фильтр сильно загрязнен, про-
мойте его в теплой мыльной воде, сполосните и
высушите.
1. Лицевой стороной к себе продвиньте фильтр
вверх, а затем опустите в паз на внутреннем бло-
ке.
2. После установки фильтра закройте крышку вну-
треннего блока.
кришка
внутрішнього
блоку
Фільтр
УВАГА!
Фильтр не очищает воздух от примеси вредных
паров и газов. Этот кондиционер не подает све-
жий воздух, а охлаждает воздух, находящийся в
помещении. Вы должны регулярно проветривать
помещение, особенно, если используются нагре-
вательные приборы на жидком топливе.
Поради з енергозбереження
• Не закривайте воздухозаборную та повітряні
грати кондиціонера, це знижує тепло- і холодо-
продуктивність кондиціонера та може призве-
сти до виходу його з ладу.
• Не дозволяйте сонцю сильно нагрівати примі-
щення, використовуйте жалюзі або штори. Якщо
стіни і предмети в приміщенні сильно нагріті
сонцем, буде потрібно більше часу, щоб охоло-
дити його.
• Тримайте фільтр в чистоті. Забруднене фільтр
знижує продуктивність кондиціонера.
• У приміщенні, де працює кондиціонер тримайте
вікна і двері закритими.
Технічні характеристики
Блок внутрішньої установки
BSL/in-
07HN1_21Y
BSL/in-
09HN1_21Y
BSL/in-
12HN1_21Y
BSL/in-
18HN1_21Y
BSL/in-
24HN1_21Y
Блок зовнішньої установки
BSL/out-
07HN1_21Y
BSL/out-
09HN1_21Y
BSL/out-
12HN1_21Y
BSL/out-
18HN1_21Y
BSL/out-
24HN1_21Y
Охолодження, BTU 7097 8530 10918 17401 23202
Теплопродуктивність, BTU 7506 8700 10918 17742 23884
Номінальна потужність (охолод-
ження / обігрів), Вт
647/610 780/705 995/885 1590/1440 2120/1940
Напруга живлення, В ~ Гц 220-240~ 50 220-240~50 220-240~50 220-240~ 50 220-240~ 50
Номінальний струм
(Охолодження/обігрів), А
2,9/2,7 3,5/3,2 4,5/4,0 7,2/6,5 9,6/8,8
Продуктивність по повітрю
(Внутрішній / зовнішній блок), м³
500/1600 500/1600 500/1800 1050/2300 1050/3500
Рівень шуму внутрішнього блоку,
дБ (А)
23 25 30 35 36
Рівень шуму зовнішнього блоку,
дБ (А)
51 53 55 54 56
Холодоагент/Вес, кг R410A/0,53 R410A/0,53 R410A/0,71 R410A/1,04 R410A/1,17
Ступінь захисту
(Внутрішній/зовнішній блок), IP
IPX0/IPX4 IPX0/IPX4 IPX0/IPX4 IPX0/IPX4 IPX0/IPX4
Клас електрозахисту I класс I класс I класс I класс I класс
Клас енергоефективності
(охолодження / обігрів)
A/A A/A A/A A/A A/A
Розміри приладу зовнішнього
блоку (ШхВхГ), мм
660х482х240 660х482х240 715х482х240 780х540х260 860х667х310
Розміри упаковки зовнішнього
блоку (ШхВхГ), мм
780х530х315 780х530х315 830х530х315 910х600х360 995х720х420
Розміри приладу
внутрішнього блоку (ШхВхГ), мм
780х270х214 780х270х214 780х270х214 960х315х230 960х315х230
Розміри упаковки внутрішнього
блоку (ШхВхГ), мм
830х335х260 830х335х260 830х335х260 1022×380×310 1022×380×310
Вага нетто / брутто внутрішнього
блоку, кг
7/8,5 8,0/9,5 8,0/9,5 12,5/14,5 12,5/14,5
Вага нетто / брутто зовнішнього
блоку, кг
22/24 23/25 26,0/28,5 38/41 45/49
Діаметр труб (рідина) 1/4 1/4 1/4 1/4 1/4
Діаметр труб (газ) 3/8 3/8 1/2 1/2 5/8
Максимальна довжина
магістралі, м
15 15 15 20 20
Максимальний перепад
висот, м
8 5 5 10 10
Технічні характеристики
