Ballu BSD-09HN1_20Y [12/27] Будова кондиціонера
![Ballu BSD-09HN1_20Y [12/27] Будова кондиціонера](/views2/1840252/page12/bgc.png)
2322
1 Кнопка ON/OFF – включення/вимикання.
2 Кнопка MODE – вибір режиму роботи:
Автоматичний - Охолодження - Осушення -
Вентиляція - Обігрів.
3 Кнопка FAN – вибір швидкості обертання вен-
тилятора.
4 Кнопка – збільшення температури.
5 Кнопка – зменшення температури.
6 Кнопка SLEEP – установка нічного режиму ро-
боти.
7 Кнопка SELF CLEAN – активація функції само-
очищення внутрішнього блоку.
8 Кнопка TURBO – активація інтенсивного режи-
му роботи.
9 Кнопка SHORT CUT – функція повернення до
попередніх персональним налаштувань кори-
стувача.
10 Кнопка TIMER ON – активація таймера на вклю-
чення.
11 Кнопка TIMER OFF – активація таймера на ви-
микання.
12 Кнопка – управління напрямком повітряного
потоку по вертикалі.
13 Кнопка – управління напрямком повітряного
потоку по горизонталі.*
14 Кнопка FOLLOW ME – активація режиму
підтримки заданої температури навколо кори-
стувача (поруч з пультом ДК).*
15 Кнопка FRESH – включення режимів іонізації.*
16 Кнопка LED – включення LED дисплея на
внутрішньому блоці кондиціонера.
17 Панель індикації пульта дистанційного керу-
вання.
ПРИМІТКА
Представлена картинка відноситься до стандартного
пульта дистанційного керування, на якому зображені
практично всі функціональні кнопки. Вони можуть
злегка відрізнятися від функціональних кнопок вашо-
го пульта дистанційного керування (в залежності від
моделі).
1 ON/OFF (ВКЛЮЧЕННЯ / ВИКЛЮЧЕННЯ)
Натисніть кнопку ON/OFF. Кондиціонер почне
роботу в останньому вибраному режимі. При
натисканні кнопки вдруге, прилад буде вим-
кнено.
2 Кнопка MODE РЕЖИМ РОБОТИ
Натисканням кнопки вибирається ре-
жим роботи в наступній послідовності:
AUTO (Автоматичний), Cool (Охолодження),
Dry (Осушення), Heat (Нагрівання), Fan

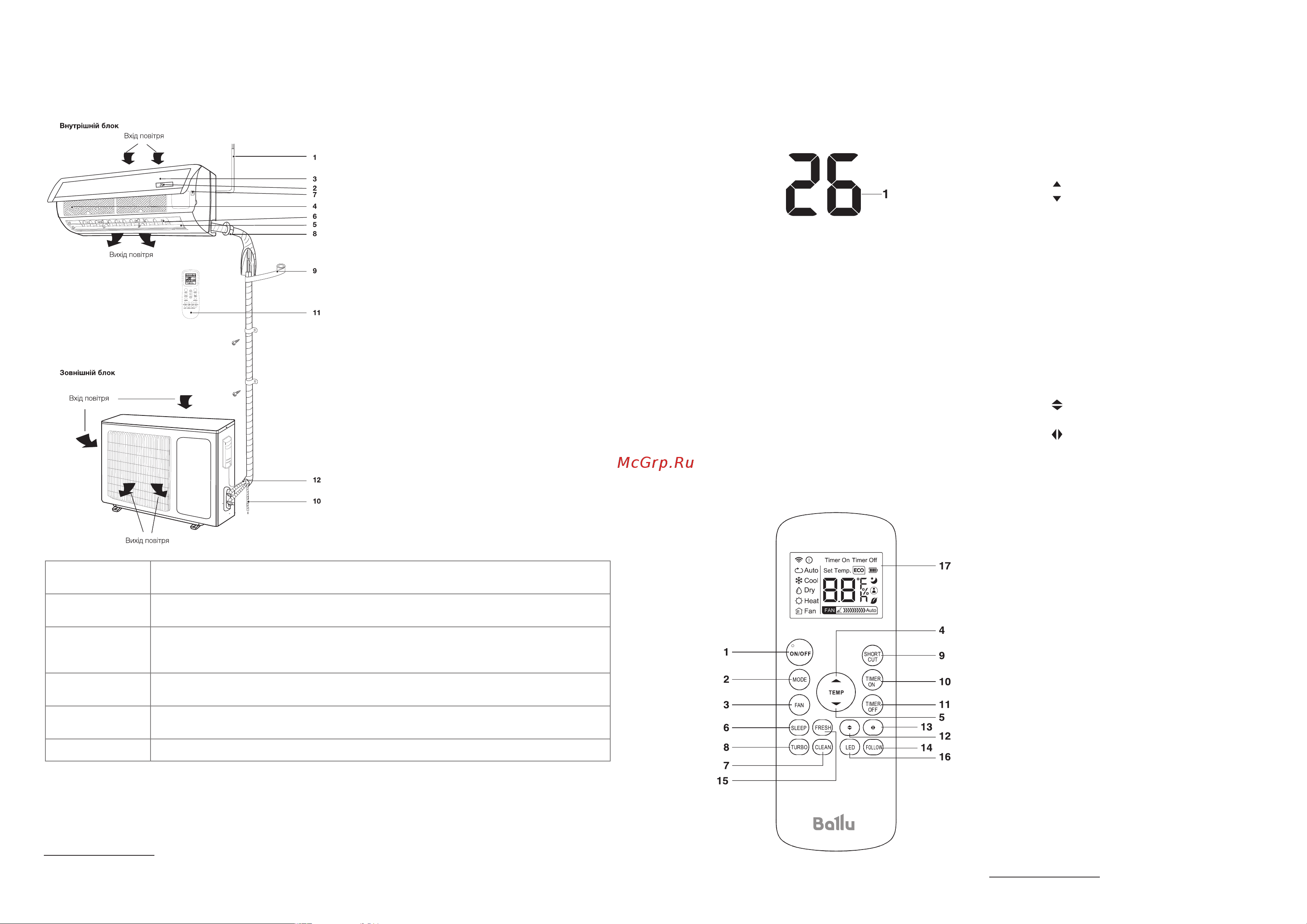

Будова кондиціонера
1 – Шнур живлення.
2 – Дисплей.
3 – Передня панель.
4 – Повітряний фільтр-сітка.
5 – Горизонтальні жалюзі.
6 – Вертикальні жалюзі.
7 – Кнопка ручного вимикання.
8 – Міжблочні траса для холодоагенту*.
9 – Ізоляція*.
10 – Дренажна траса*.
11 – Пульт дистанційного керування.
12 – Сполучна траса
Будова кондиціонера
ПРИМІТКА
Цей кондиціонер складається з внутрішнього і
зовнішнього блоків. Управління кондиціонером мож-
ливо з пульта дистанційного керування.
До комплекту спліт-системи (кондиціонери повітря)
входять: один внутрішній блок кондиціонера повітря
з пультом управління в упаковці, один зовнішній
(зовнішній) блок кондиціонера повітря в упаковці,
одна інструкція користувача.
Повітрозабірна
решітка
Повітря з приміщення забирається через цю секцію і проходить через повітряний фільтр, на
якому затримується пил.
Повітровипускна
решітка
Кондиціоноване повітря виходить з кондиціонера через повітряний грати.
Пульт ДК
За допомогою бездротового пульта ДК, можна вмикати і вимикати кондиціонер, вибирати режим
роботи, регулювати температуру, швидкість обертання вентилятора, встановлювати роботу
кондиціонера по таймеру, регулювати кут нахилу жалюзі.
Міжблочна траса
для холодоагенту
Внутрішній і зовнішній блоки кондиціонера з'єднані між собою мідними трубками по яких тече
холодоагент.
Зовнішній блок
У зовнішньому блоці знаходиться компресор, мотор вентилятора, теплообмінник і інші
електричні частини.
Дренажний шланг Волога з повітря в приміщенні конденсується і відводиться назовні через дренажний шланг.
* Не входить в комплект поставки.
** Зовнішній вигляд блоків вашого кондиціонера і пульта дистанційного керування може відрізнятися від схематичних зображень в
інструкції.
Управління кондиціонером
Панель індикації внутрішнього блоку
1 − Індикатор поточної температури
Опис пульта дистанційного керування
• Для управління кондиціонером застосовується
бездротовий інфрачервоний дистанційний
пульт.
• При управлінні відстань між пультом і прийма-
чем сигналу на внутрішньому блоці має бути
не більше 8 м. Між пультом і блоком не повин-
но бути предметів, що заважають проходжен-
ню сигналу.
• Пульт управління повинен знаходитися на
відстані не менше 1 м від телевізійної та радіо
апаратури.
• Не кидайте та не бийте пульт, а також не зали-
шайте його під прямими сонячними променя-
ми.
* У даній серії не використовується
Управління кондиціонером
