54
1 Кнопка ON/OFF – включение/выключение.
2 Кнопка MODE – выбор режима работы:
Автоматический – Охлаждение – Осушение –
Вентиляция – Обогрев.
3 Кнопка FAN – выбор скорости вращения вен-
тилятора.
4 Кнопка – увеличение температуры.
5 Кнопка – уменьшение температуры.
6 Кнопка SLEEP – установка ночного режима ра-
боты.
7 Кнопка SELF CLEAN – активация функции само-
очистки внутреннего блока.
8 Кнопка TURBO – активация интенсивного ре-
жима работы.
9 Кнопка SHORT CUT – функция возврата к пре-
дыдущим персональным настройкам пользо-
вателя.
10 Кнопка TIMER ON – активация таймера на
включение.
11 Кнопка TIMER OFF – активация таймера на вы-
ключение.
12 Кнопка – управление направлением воз-
душного потока по вертикали.
13 Кнопка – управление направлением воз-
душного потока по горизонтали.*
14 Кнопка FOLLOW ME – активация режима под-
держания заданной температуры вокруг поль-
зователя (рядом с пультом ДУ).*
15 Кнопка FRESH – включение режимов иониза-
ции.*
16 Кнопка LED – включение LED дисплея на вну-
треннем блоке кондиционера.
17 Панель индикации пульта дистанционного
управления.
ПРИМЕЧАНИЕ
Представленная картинка относится к стандартному
пульту дистанционного управления, на котором изо-
бражены практически все функциональные кнопки.
Они могут слегка отличаться от функциональных кно-
пок вашего пульта дистанционного управления (в за-
висимости от модели).
1 ON/OFF (ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ)
Нажмите кнопку ON/OFF. Кондиционер начнет
работу в последнем выбранном режиме. При
нажатии кнопки второй раз, прибор будет вы-
ключен.
2 Кнопка MODE режим работы
Нажатием кнопки выбирается режим рабо-
ты в следующей последовательности: AUTO

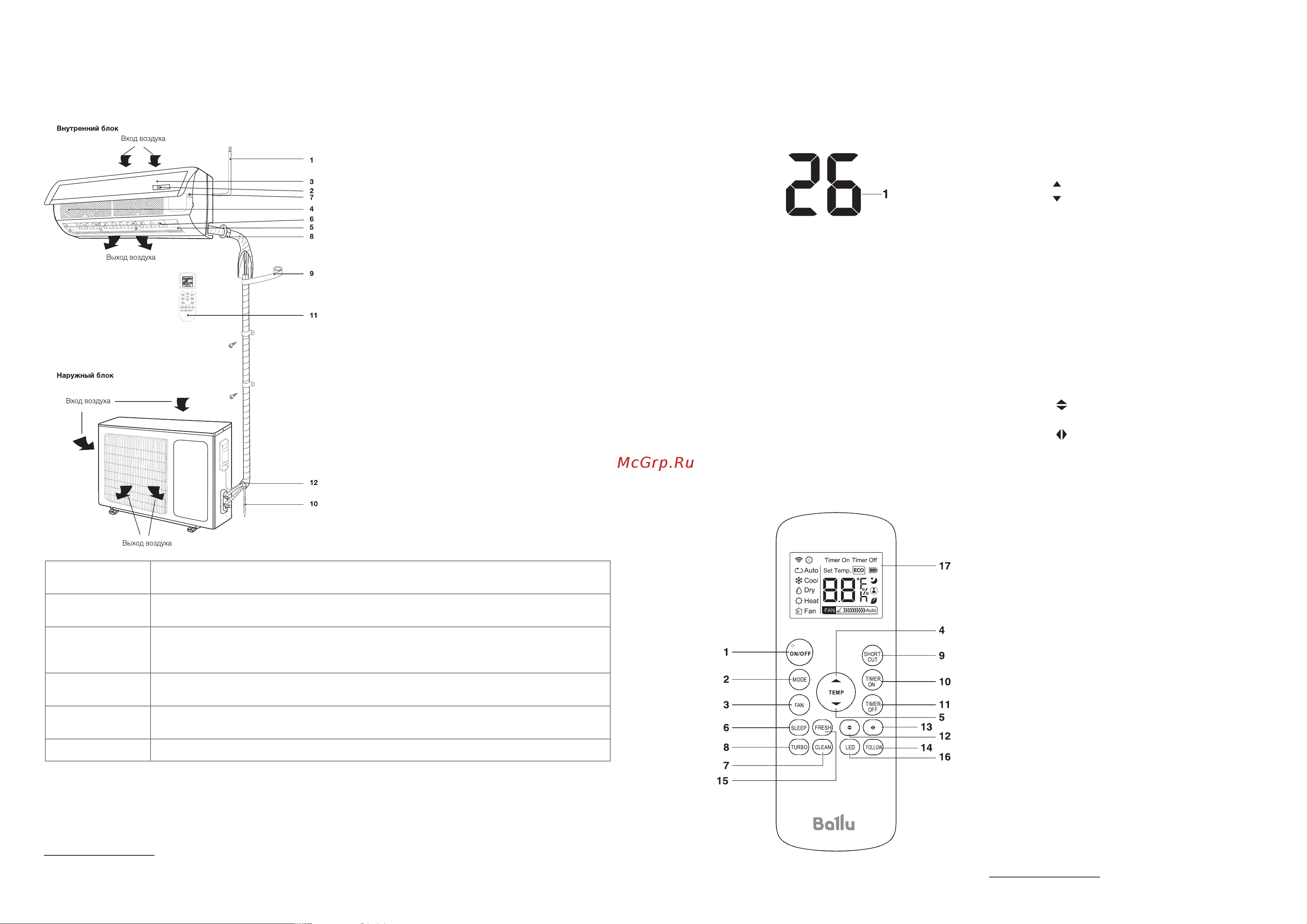

Устройство кондиционера
1 – Шнур питания.
2 – Дисплей.
3 – Передняя панель.
4 – Воздушный фильтр-сетка.
5 – Горизонтальные жалюзи.
6 – Вертикальные жалюзи.
7 – Кнопка ручного выключения.
8 – Межблочная трасса для хладагента*.
9 – Изоляция*.
10 – Дренажная трасса*.
11 – Пульт дистанционного управления.
12 – Соединительная трасса*.
Устройство кондиционера
ПРИ МЕ ЧА НИЕ
Этот кон ди ци о нер со сто ит из вну т рен не го и на руж-
но го бло ков. Уп рав ле ние кон ди ци о не ром воз мож но с
пуль та ДУ.
В комплект сплит-системы (кондиционера воздуха)
входят: один внутренний блок кондиционера воздуха
с пультом управления в упаковке, один внешний (на-
ружный) блок кондиционера воздуха в упаковке, одна
инструкция пользователя.
Воздухозаборная
решетка
Воздух из помещения забирается через эту секцию и проходит через воздушный фильтр, на
котором задерживается пыль.
Воздуховыпускная
решетка
Кондиционированный воздух выходит из кондиционера через воздуховыпускную решетку.
Пульт ДУ
С по мо щью бес про вод но го пуль та ДУ, мож но вклю чать и вы клю чать кон ди ци о нер, вы би рать
ре жим ра бо ты, ре гу ли ро вать тем пе ра ту ру, ско рость вра ще ния вен ти ля то ра, ус та нав ли вать ра бо-
ту кон ди ци о не ра по тай ме ру, ре гу ли ро вать угол на кло на жа лю зи.
Межблочная трасса
для хладагента
Вну т рен ний и на руж ный бло ки кон ди ци о не ра со еди не ны меж ду со бой мед ны ми труб ка ми по
ко то рым те чет хладагент.
Наружный блок
В на руж ном бло ке на хо дит ся ком прес сор, мо тор вен ти ля то ра, теп ло об мен ник и дру гие элек-
три че с кие ча с ти.
Дренажный шланг Влага из воздуха в помещении конденсируется и отводится наружу через дренажный шланг.
* Не входит в комплект поставки.
** Внешний вид блоков вашего кондиционера и пульта дистанционного управления может отличаться от схематических изображений в
инструкции.
Управление кондиционером
Панель индикации внутреннего блока
1 − Индикатор текущей температуры
Описание пульта дистанционного управления
• Для управления кондиционером применяется
беспроводной инфракрасный дистанционный
пульт.
• При управлении расстояние между пультом
и приемником сигнала на внутреннем блоке
должно быть не более 8 м. Между пультом и
блоком не должно быть предметов, мешающих
прохождению сигнала.
• Пульт управления должен находиться на рас-
стоянии не менее 1 м от телевизионной и ра-
дио аппаратуры.
• Не роняйте и не ударяйте пульт, а также не
оставляйте его под прямыми солнечными лу-
чами.
* В данной серии не используется
Управление кондиционером
