Ballu B2OI-FM/out-18HN1/EU [3/17] Устройство кондиционера
![Ballu B2OI-FM/out-18HN1/EU [3/17] Устройство кондиционера](/views2/1840327/page3/bg3.png)
4
5

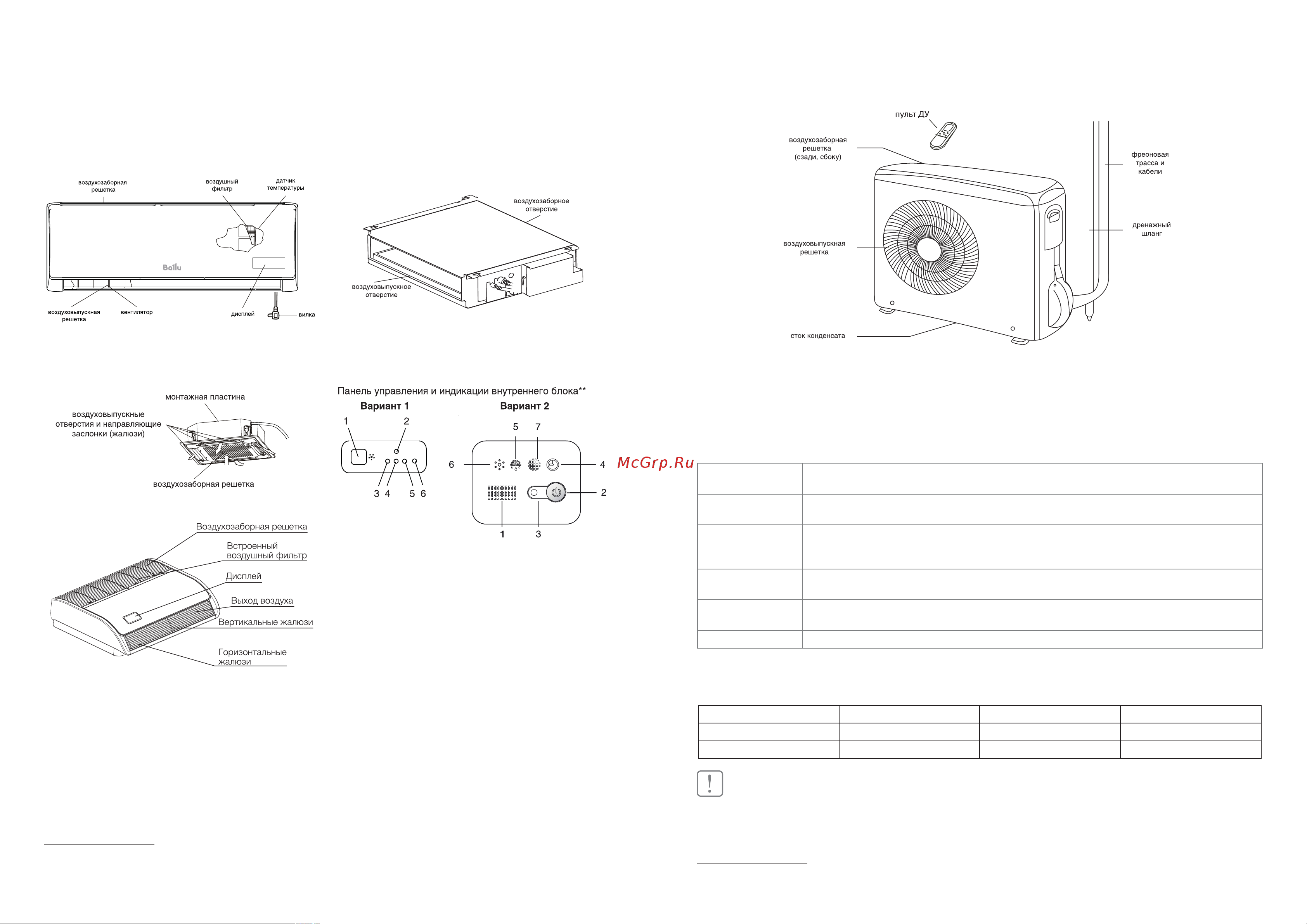

Устройство кондиционера*
Возможные варианты внутренних блоков
Внутренний блок настенного типа
Внутренний блок кассетного типа
Устройство кондиционера
ПРИ МЕ ЧА НИЕ
Этот кон ди ци о нер (мульти сплит-система) со сто ит из
вну т рен них и на руж но го бло ков. Уп рав ле ние кон ди ци-
о не ром воз мож но с пуль та ДУ.
В комплект мульти сплит-системы (кондиционера
воздуха) входят: внутренние блоки кондиционера
воздуха (количество зависит от приобретенного
комплекта) с пультом управления в упаковке, один
внешний (наружный) блок кондиционера воздуха
в упаковке, одна инструкция пользователя.
* Внешний вид блоков вашего кондиционера может отличаться от схематичных изображений в инструкции.
** Панель управления и индикации вашего кондиционера может визуально отличаться от приведенного схематичного изображения.
Функции при этом останутся прежними (возможные варианты функций приведены в вариантах 1 и 2).
* при использовании кондиционера в режиме охлаждения при температурах наружного воздуха ниже 0°С и выводе трубы дренажа на
улицу необходимо использовать обогрев дренажной трубки (в комплект поставки не входит)
Внутренний блок канального типа
Устройство кондиционера
Наружный блок
1. Приемник ИК-сигналов пульта ДУ
2. Кнопка автоматического режима работы (для того,
чтобы снять индикатор «CLEAN», необходимо нажать и
удерживать эту кнопку в течение 5 сек.
3. Индикатор электропитания. Индикатор включается
при работе кондиционера (не горит при включенном
режиме работы «SLEEP»). Цвет индикатора— зеленый.
4. Индикатор таймера . Включается при активации режима
«TIMER».
5. Индикатор режима оттаивания DEF (в моделях с режи-
мами охлаждения и обогрева) или вентиляции FAN (в
моделях только с режимом охлаждения). Включается
при активации функции DEF, цвет индикатора — крас-
ный.
6. «BUZZER» — звуковой сигнал подтверждения получе-
ния команды с ПДУ.
7. Индикатор необходимости чистки фильтров (цвет ин-
дикатора — желтый).
Воздухозаборная
решетка
Воздух из помещения забирается через эту секцию.
Воздуховыпускная
решетка
Кондиционированный воздух выходит из кондиционера через воздуховыпускную решетку.
Пульт ДУ
С по мо щью бес про вод но го пуль та ДУ, мож но вклю чать и вы клю чать кон ди ци о нер, вы би рать
ре жим ра бо ты, ре гу ли ро вать тем пе ра ту ру, ско рость вра ще ния вен ти ля то ра, ус та нав ли вать ра бо-
ту кон ди ци о не ра по тай ме ру, ре гу ли ро вать угол на кло на жа лю зи.
Межблочная трасса
для хладгента
Вну т рен ний и на руж ный бло ки кон ди ци о не ра со еди не ны меж ду со бой мед ны ми труб ка ми по
ко то рым те чет хладагент.
Наружный блок
В на руж ном бло ке на хо дит ся ком прес сор, мо тор вен ти ля то ра, теп ло об мен ник и дру гие элек-
три че с кие ча с ти.
Дренажный шланг Влага из воздуха в помещении конденсируется и отводится наружу через дренажный шланг.
Условия эксплуатации
кондиционера
ВНИМАНИЕ!
1. Ес ли ука зан ные ус ло вия экс плу а та ции не вы пол ня ют-
ся, то сра ба ты ва ют ус т рой ства за щи ты, что ве дет к на-
ру ше нию нор маль ной ра бо ты аг ре га та.
2. Влаж ность воз ду ха в по ме ще нии не долж на пре вы-
шать 80%. Ес ли это ус ло вие не вы пол ня ет ся, то на по-
верх но с ти кон ди ци о не ра мо жет об ра зо вать ся кон ден-
сат.
Режим работы
Ох лаж де ние Обогрев Осушение
Воз дух в по ме ще нии От +16°С до +30°С Не вы ше +30°С От +16°С до +30°С
На руж ный воз дух От -15°С до +49°С* От -15°С до +24°С От +11°С до +43°С
Внутренний блок напольно-потолочного типа
