Ballu B2OI-FM/out-18HN1/EU [4/17] Управление кондиционером
![Ballu B2OI-FM/out-18HN1/EU [4/17] Управление кондиционером](/views2/1840327/page4/bg4.png)
6
7

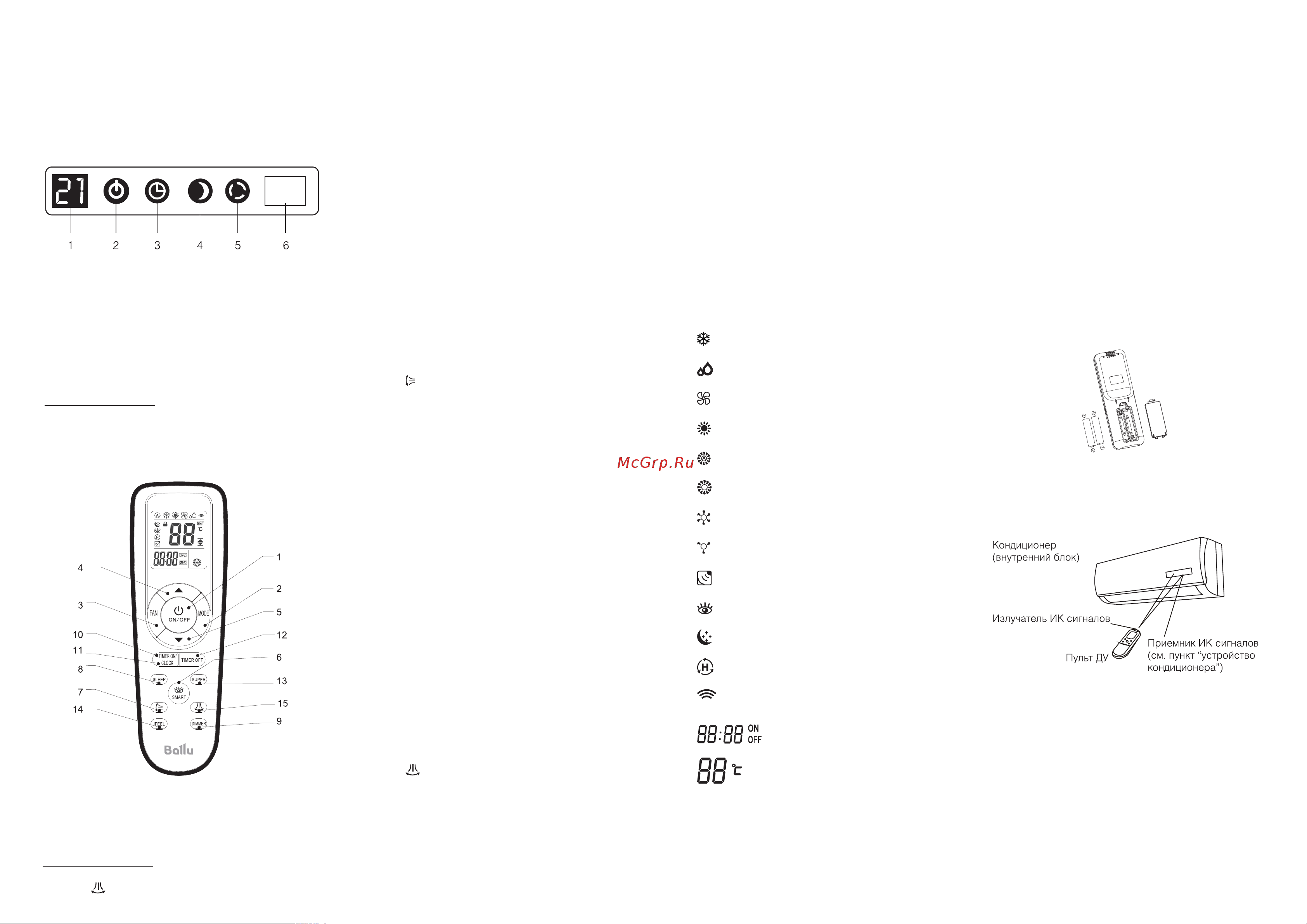

Управление кондиционером
ЖК дисплей на внутреннем блоке настенного
типа*
1. Индикатор температуры.
2. Индикатор включения/выключения.
3. Индикатор работы таймера.
4. Индикатор ночного режима работы.
5. Индикатор работы компрессора («спираль» или
«круг»).
6. Приемник сигналов с пульта.
* Панель управления вашего кондиционера визуально может отли-
чаться. Функции дисплея при этом остаются те же.
Описание пульта дистанционного управления
1. Кнопка включения/выключения
Данная кнопка включает и отключает прибор.
2. Кнопка «MODE»
С помощью данной кнопки выбираются режи-
мы работы: охлаждение (индикатор «Cool»),
осушение (индикатор «Dehumidi er»), венти-
ляция (индикатор «Fan»), обогрев («Heating»).
3. Кнопка «FAN»
С помощью данной кнопки выбирается скорость
вращения вентилятора: автоматическая (индика-
тор «Auto») высокая (индикатор «High»), средняя
(индикатор «Med»), низкая (индикатор «Low»).
4,5. Кнопки «Вверх» и «Вниз»
С помощью данных кнопок Вы можете либо
устанавливать желаемую температуру в поме-
щении, либо после нажатия кнопок «Clock» и
«Timer» устанавливать время, а также время на
включение/отключение прибора.
6. Кнопка «SMART»
Используется для включения и отключения ав-
томатического режима работы.
7. Кнопка « »
Управление направлением воздушного пото-
ка по вертикали.
8. Кнопка «SLEEP»
Кнопка используется для включения или от-
ключения ночного режима работы.
9. Кнопка «DIMMER»
Нажмите ее для отключения дисплея внутрен-
него блока, для включения нажмите любую
кнопку.
10. Кнопка «CLOCK»
Данная кнопка при использовании кнопок 4 и
5 устанавливает время.
11,12. Кнопки «TIMER ON/TIMER OFF»
Служат для включения режима настройки тай-
мера: «ON» режим задания времени включения
кондиционера, «OFF» режим задания времени
отключения кондиционера.
13. Кнопка «SUPER»
При нажатии данной кнопки кондиционер на-
чинает работу в интенсивном режиме на мак-
симальное охлаждение до 16°С.
14. Кнопка «I FEEL»*
Включение и выключение функции поддержа-
ния заданной температуры вокруг пользова-
теля (рядом с пультом ДУ).
15. Кнопка « »**
Управление направлением воздушного пото-
ка по горизонтали.
Замена батареек
1. Сдвинуть крышку с обратной стороны пульта
ДУ, нажав на специальный рычаг.
2. Вставить две щелочных батарейки типа ААА,
убедитесь, что они вставлены в соответствии с
указанным направлением.
3. Нажмите кнопку включения/выключения при-
бора.
ПРИМЕЧАНИЕ
• Замените батарейки, если ЖК дисплей пульта ДУ не
светится или когда пульт ДУ не может быть использо-
ван для изменения настроек кондиционера.
• Используйте новые батарейки типа ААА.
• Если вы не используете пульт ДУ более месяца, извле-
ките батарейки.
Правила использования пульта ДУ
Когда вы используете пульт ДУ, всегда направляйте
излучатель ИК сигналов прямо на приемник сигна-
лов на внутреннем блоке.
Для нормальной работы кондиционера не уста-
навливайте пульт ДУ в следующих местах:
• В местах попадания прямых солнечных лучей.
• За шторами и в других труднодоступных местах.
• На расстоянии более 7 м от внутреннего блока.
• Под струей воздуха от кондиционера.
• В местах, где слишком холодно или тепло.
• В местах с сильным электромагнитным излуче-
нием.
• Между пультом ДУ и внутренним блоком не
должны находиться предметы, препятствующие
передаче сигналов.
Управление кондиционером
ПРИМЕЧАНИЕ
Если пульт ДУ подвергается воздействию источников
тепла, нажмите кнопку «I FEEL»*, чтобы переключить-
ся на датчик, встроенный во внутренний блок.
Пульт ДУ с интервалом в 3 минуты передает на кон-
диционер сигнал значения температуры. Если сигнал
не передается более 10 минут, например, вследствие
утери пульта ДУ, кондиционер переключается на ра-
боту по датчику, встроенному во внутренний блок и
поддерживает температуру в помещении. В таких слу-
чаях температура вокруг пульта ДУ может отличаться
от температуры воздуха вокруг внутреннего блока.
Обозначения индикаторов на дисплее пульта
ДУ
«Охлаждениe».
«Осушение».
«Вентиляция».
«Обогрев».
Автоматическая скорость вентилятора.
Высокая скорость вентилятора.
Средняя скорость вентилятора.
Низкая скорость вентилятора.
Индикатор режима I FEEL*.
Автоматический режим.
Ночной режим работы.
Интенсивный режим работы Super.
Получение сигнала кондиционером.
Установка часов.
Установка таймера (ON/OFF).
Установка температуры.
* Функция I FEEL используется не во всех сериях и не для всех внутренних блоков.
** Функция используется только в серии BSEI-FM
