Управление кондиционером
ПРИМЕЧАНИЕ
При низ кой тем пе ра ту ре на руж но го воз ду ха на теп-
ло об мен ни ке на руж но го бло ка мо жет об ра зо вать ся
иней, в этом слу чае вклю ча ет ся ре жим от та и ва ния.
При этом вы клю ча ет ся вен ти ля тор вну т рен не го бло ка
(в не ко то рых мо де лях он вра ща ет ся с низ кой ско ро с-
тью). Че рез не сколь ко ми нут кон ди ци о нер про дол жа-
ет ра бо тать в ре жи ме обо г ре ва (этот ин тер вал мо жет
не зна чи тель но ме нять ся, в за ви си мо с ти от тем пе ра-
ту ры на руж но го воз ду ха).
При вхо де в ре жим обо г ре ва вен ти ля тор вну т рен не го
бло ка вклю ча ет ся че рез не ко то рое вре мя, ко г да до-
ста точ но на гре ет ся теп ло об мен ник вну т рен не го бло-
ка, сра ба ты ва ет за щи та по да чи хо лод но го воз ду ха в
по ме ще ние.
Ко г да пре кра ща ет ся по да ча элек тро пи та ния, кон ди-
ци о нер вы клю ча ет ся. При по да че элек тро пи та ния он
ав то ма ти че с ки вклю ча ет ся че рез три ми ну ты.
В ре жи ме ох лаж де ния или обо г ре ва пла с ти ко вые де-
та ли кон ди ци о не ра мо гут сжи мать ся и рас ши рять ся
из-за рез ко го из ме не ния тем пе ра ту ры, в этом слу чае
мо гут быть слыш ны щелч ки. Это нор маль ное яв ле ние.
Пульт ДУ ре гу ляр но с ин тер ва лом в 3 ми ну ты пе ре-
да ет на вну т рен ний блок зна че ние тем пе ра ту ры. Ес-
ли си гнал не пе ре да ет ся бо лее 10 ми нут, на при мер,
вслед ствие уте ри пуль та ДУ, кон ди ци о нер пе ре клю ча-
ет ся на ра бо ту по дат чи ку, встро ен но му во вну т рен-
ний блок и под дер жи ва ет тем пе ра ту ру в по ме ще нии.
В та ких слу ча ях тем пе ра ту ра во круг пуль та ДУ мо жет
от ли чать ся от тем пе ра ту ры воз ду ха во круг вну т рен-
не го бло ка.
ПРИ МЕ ЧА НИЕ
1. Не дер жи те кноп ки на жа ты ми в те че нии дли тель но го
вре ме ни, это мо жет при ве с ти к сбою в ра бо те кон ди-
ци о не ра.
2. Внутренние блоки канального и кассетного типа также
имеют кнопку
автоматического режима работы
(см. пункт «устройство кондиционера»).

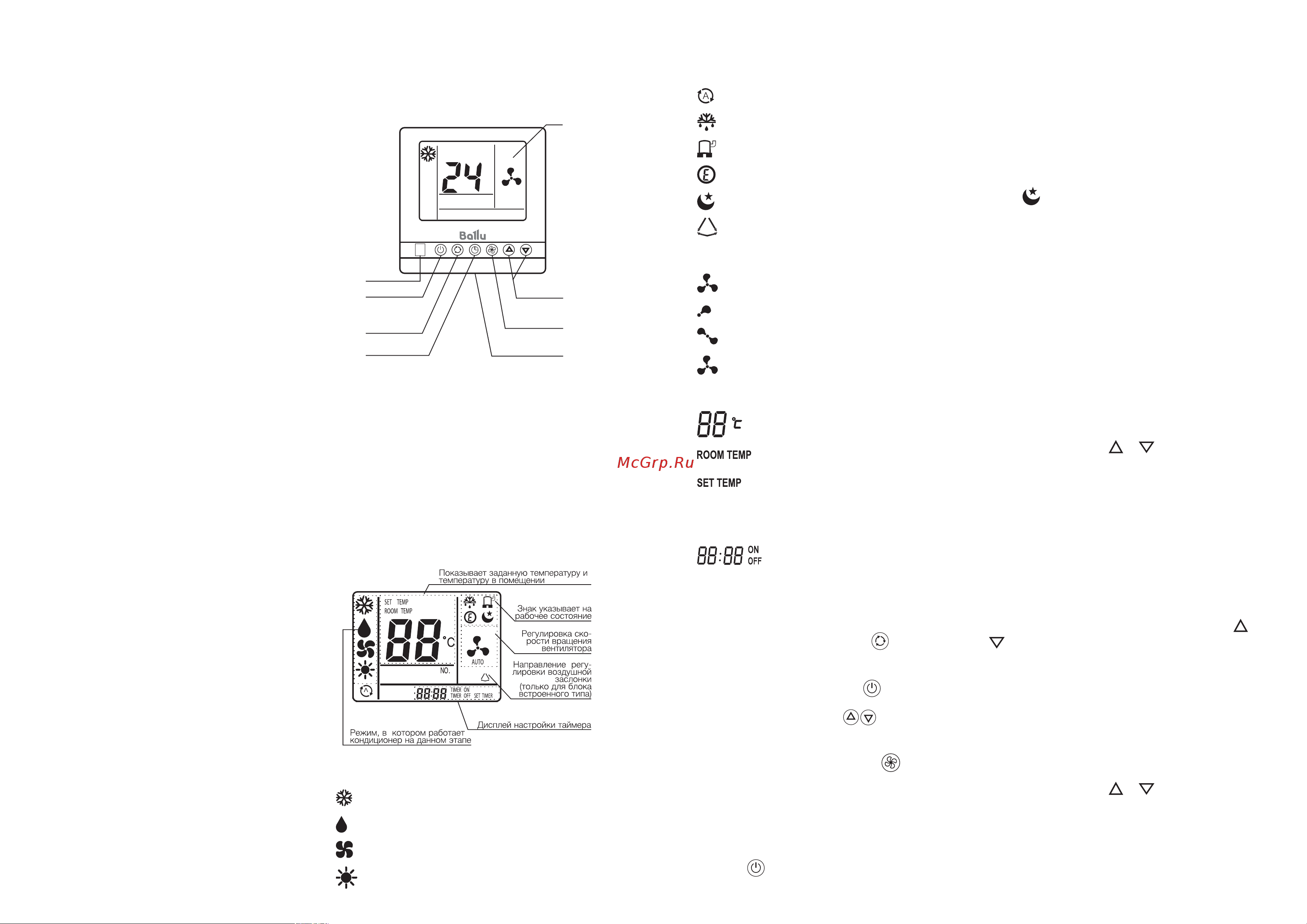

Проводной пульт управления
1. Датчик температуры в комнате.
2. Приемник сигналов беспроводного пульта.
3. Кнопка ВКЛ / ВЫКЛ.
4.
Кнопка выбора режима работы
ОХЛАЖДЕНИЕ, ОСУШЕНИЕ, ВЕНТИЛЯЦИЯ,
ОБОГРЕВ или АВТО режим.
5. Кнопка ТАЙМЕР / НОЧНОЙ РЕЖИМ.
6. Кнопка регулировки скорости вентилятора.
7. Кнопка регулировки температуры.
8. ЖК экран.
Обозначение индикаторов на дисплее прово-
дного пульта
Режим работы
«Охлаждение».
«Осушение».
«Вентиляция».
«Обогрев».
°C
8
ROOM TEMP
1
6
7
5
4
3
2
Управление кондиционером
Автоматический режим.
Внешняя разморозка.
Работа компрессора.
Экономичный режим.
Ночной режим работы.
Направление воздушной заслонки.
Установка скорости вращения вентилятора
Автоматическая скорость вентилятора.
Низкая скорость вентилятора.
Средняя скорость вентилятора.
Высокая скорость вентилятора.
Температурный дисплей
Установка температуры.
Температура в помещении.
Установка температуры.
Дисплей таймера
Установка часов.
Установка таймера (ON/OFF).
Работа с проводным пультом управления
Выбор режима
1. Нажмите кнопку «РЕЖИМ » для выбора
режима работы: ОХЛАЖДЕНИЕ, ОСУШЕНИЕ,
ВЕНТИЛЯЦИЯ, ОБОГРЕВ или АВТО режим.
2. Нажмите кнопку вкл./выкл. чтобы включить
кондиционер.
3. Используйте кнопки для установки
желаемой температуры. Установите темпера-
туру в диапазоне от 16°С до 30°С.
4. Нажмите кнопку вентиляции чтобы уста-
новить интенсивность воздушного потока. Вы
можете установить режим «авто», и внутрен-
ний блок автоматически выберет скорость
вращения, согласно разнице установленной
температуры и температуры в помещении.
5. Вы можете выключить блок, нажав кнопку вкл./
выкл. .
ПРИ МЕ ЧА НИЕ
Невозможно задать температуру в режиме венти-
ляции.
Ночной режим работы
Нажмите кнопку таймер/ночной режим, чтобы
включить режим сна. На экране появится инди-
катор .
Для отмены режима нажмите ещё раз на данную
кнопку, индикатор исчезнет.
ПРИ МЕ ЧА НИЕ
Во время работы режима вентиляции режим АВТО и
ночной режим недоступны.
Включение и отключение кондиционера по
таймеру
1. Режим выключения
Вы можете установить таймер на выключение,
когда внутренний блок включен. Для этого
нажмите и удерживайте кнопку «ТАЙМЕР» в
течение 3-х секунд. Время таймера появится на
экране и индикатор «TIMER OFF» начнет мигать.
2. Нажатием кнопок и вы можете устано-
вить время, после которого внутренний блок
выключится автоматически. Время может быть
установлено от 0,5 до 24 (или12) часов с шагом
в 30 минут.
3. После того, как вы установили время, нажмите
и удерживайте в течение 3-х секунд кнопку
«ТАЙМЕР» или подождите 5 секунд для вклю-
чения таймера. Индикатор «TIMER OFF» пере-
станет мигать и таймер активируется.
Для отмены данной функции нажмите и удер-
живайте кнопку «ТАЙМЕР» в течение 3 секунд
для активации таймера, затем кнопками и
установите время 00:00, отмена «ТАЙМЕРА
ВЫКЛЮЧЕНИЯ» произойдет автоматически через
5 секунд.
Режим включения
1. Вы можете установить таймер, когда внутрен-
ний блок выключен. Для этого нажмите и
удерживайте кнопку «ТАЙМЕР» в течение 3-х
секунд. Время таймера появится на экране, и
индикатор «TIMER ON» начнет мигать.
2. Нажатием кнопок и вы можете устано-
вить время, после которого внутренний блок
включится автоматически. Время может быть
установлено от 0,5 до 24 (или12) часов с шагом
в 30 минут.
3. После того, как вы установили время, нажмите
