- 4 -

машина может обеспечивать во время процесса сварки являющегося стандартным (U

2

=(20+0.04 I

2

)V).

 Х – продолжительность включения. Период, в течение которого аппарат может подавать соответствующий

ток(тот же столбец). Коэффициент указывается в % и основан на 10-минутном цикле (например, 60% означает

6 минут работы с последующим 4-х минутным перерывом).

- A/V-A/V - указывает диапазон регулировки тока сварки (минимальный/максимальный) при соответствующем

напряжении дуги.

10. - Размер предохранителей с задержкой срабатывания: для защиты электросети.

11. Символы, обозначающие предписания по безопасности.

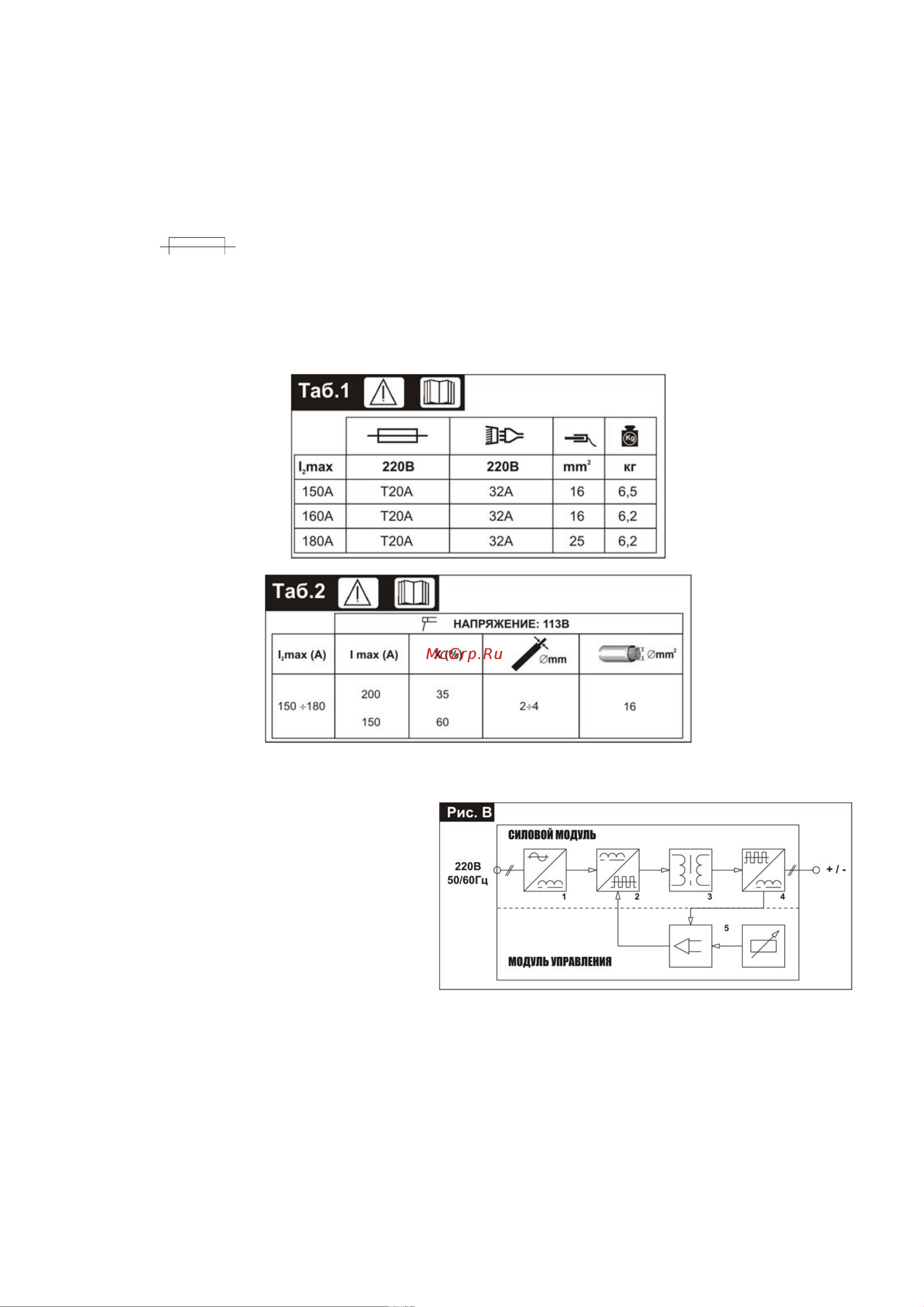

6. Структурная схема.

соотношении ток/напряжение в соответствии с

режимом сварки.

3. Высокочастотный трансформатор:

первичная обмотка питается напряжением,

преобразованным блоком 2. Предназначение

трансформатора состоит в том, чтобы привести

в соответствие напряжение и ток к значениям

необходимым для дуговой сварки и кроме того гальванически разделить ток сварки и основную цепь питания.

4. Вторичный мост выпрямителя с выпрямляющим индуктивным сопротивлением: преобразует переменное

напряжение/ток, производимые первичной обмоткой при низкой частоте в постоянное напряжение/ток.
