Рис. 5 Рис. 6

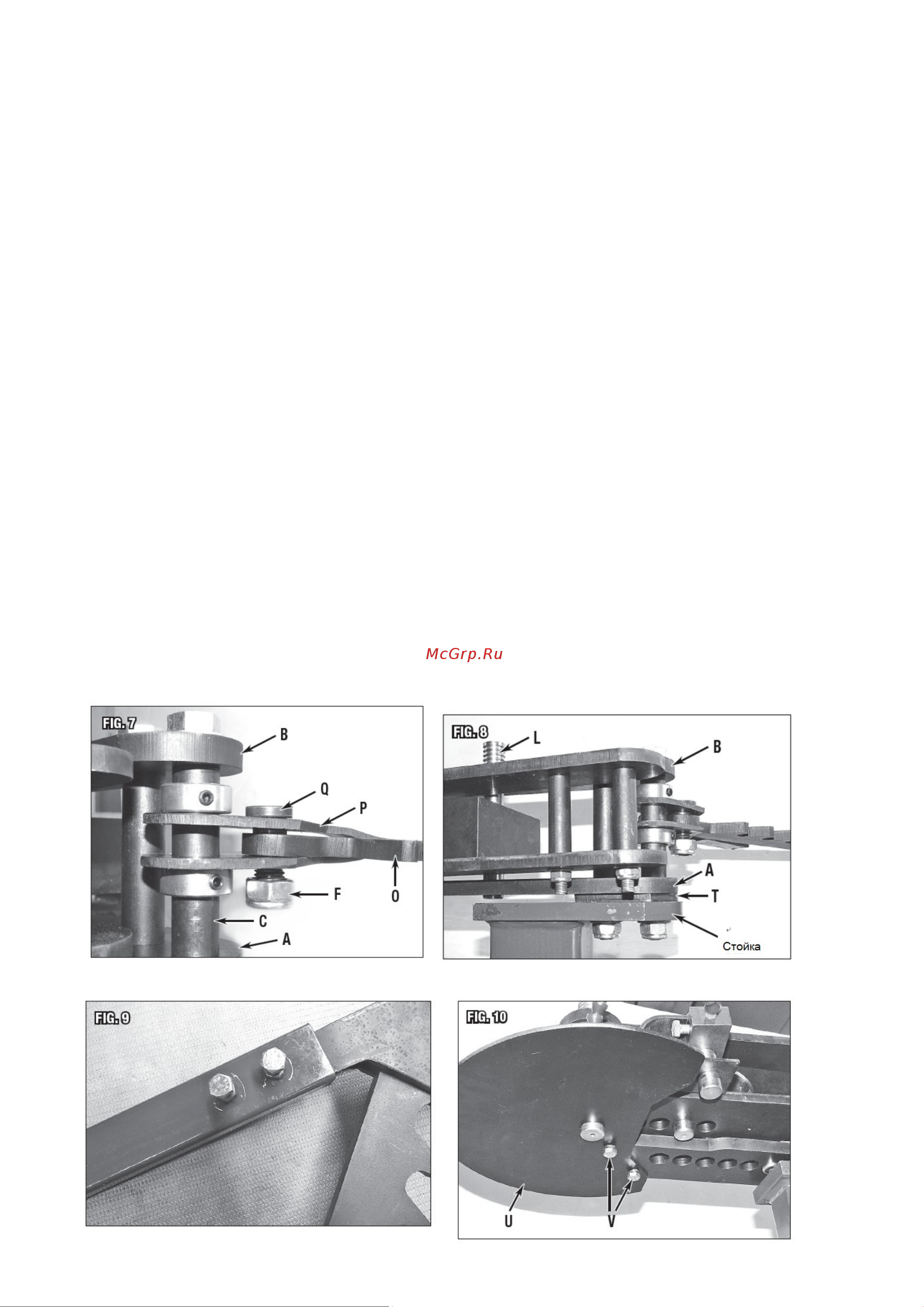

2. Вставить весь узел между верхней и нижней пластинами рамы, затем вставить

болт (D) М18 через обе пластины и узел трещотка/рычаг (Рис. 7).

3. При монтаже, распорная пластина (T) должна быть расположена между нижней

пластиной рамы (A) и монтажной поверхностью. Это необходимо для того, чтобы

обеспечить полный проход направляющего штифта через пластины (Рис. 8).

4. Проверка выравнивания: Временно вставить направляющий штифт (L) Ø7/8"х6-

3/4" [Ø22x172 мм] в отверстия Ø22,5 в обеих пластинах рамы, чтобы выровнять их.

Затянуть оба болта М12 и гайки затем снять направляющий штифт (Рис. 8).

5. На храповый рычаг (P) можно установить дополнительную рукоятку (Рис. 9).

Рис. 7 Рис. 8
