7. Ввернуть основание указателя угла (X) в резьбовое отверстие М9 на торце

квадратного блока смещения формы (Рис.12).

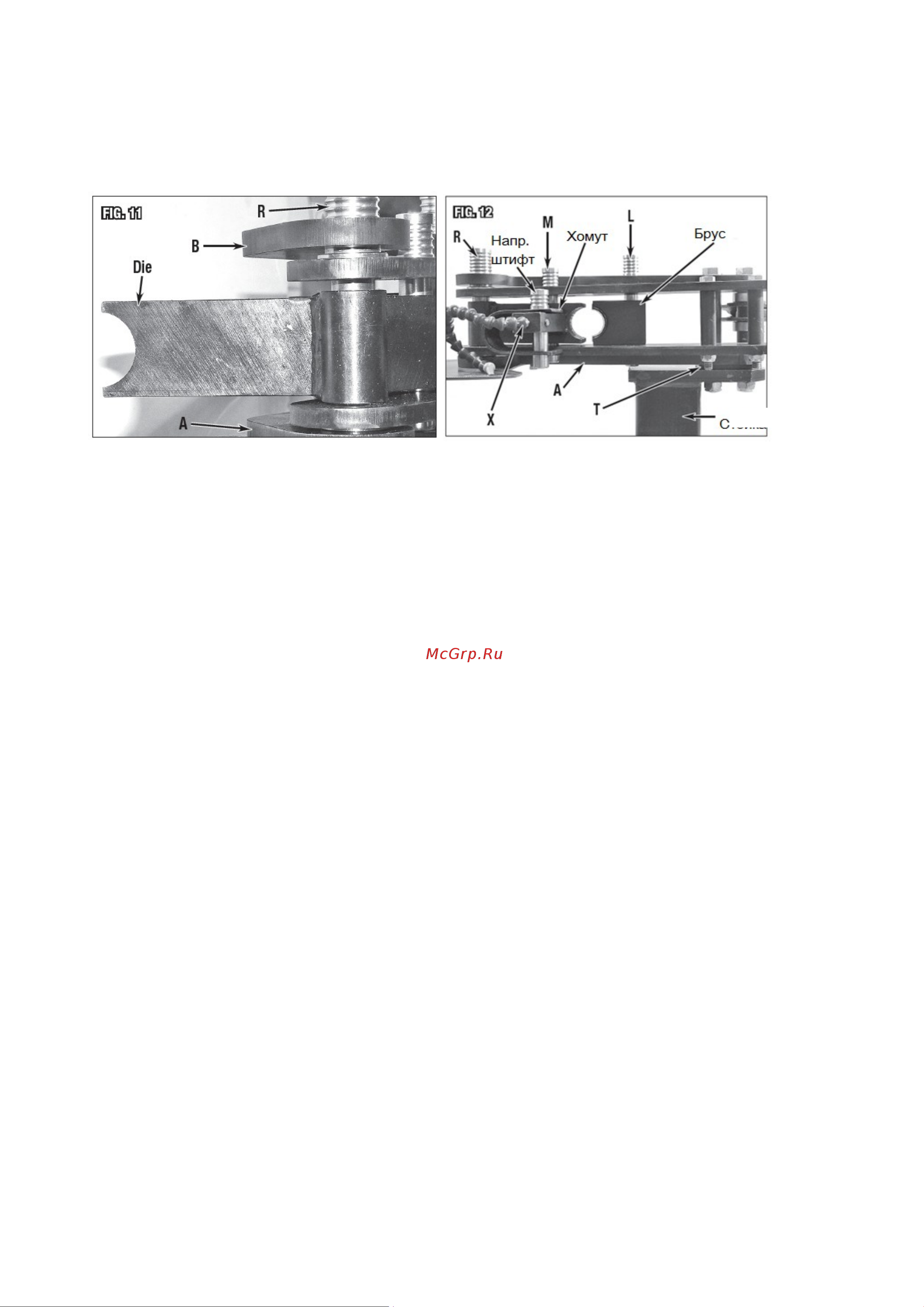

Рис. 11 Рис. 12

ЭКСПЛУАТАЦИЯ

1. Вставить заготовку между изогнутой формой и брусом, затем поместить U-

образный зажим с внешней стороны трубы (Рис. 13). Слегка затянуть стопорный

болт, если это необходимо.

Примечание: Для тонкого материала может быть полезно использовать подкладки,

чтобы избежать возникновения возможных вмятин или повреждений.

2. Пропустить направляющий штифт (М) Ø7/8"x5-3/8" [Ø22x136 мм] через отверстие в

наружной кромке формы (рядом с хомутом) для выравнивания с формой в узле

приводного звена (Рис.13).

3. Поместите трещотку с зубьями полностью в зацеплении с приводной приводного

звена (Рис. 13).

4. Нажать на рукоятку для устранения слабины, затем установить угломер на «0°»

(Рис. 13).
