Stalex tb-3 373232 [5/14] Установка трещотки и рычага в раму

рычага (P) и трещотку (O). Навернуть и затянуть гайку (F) М18.

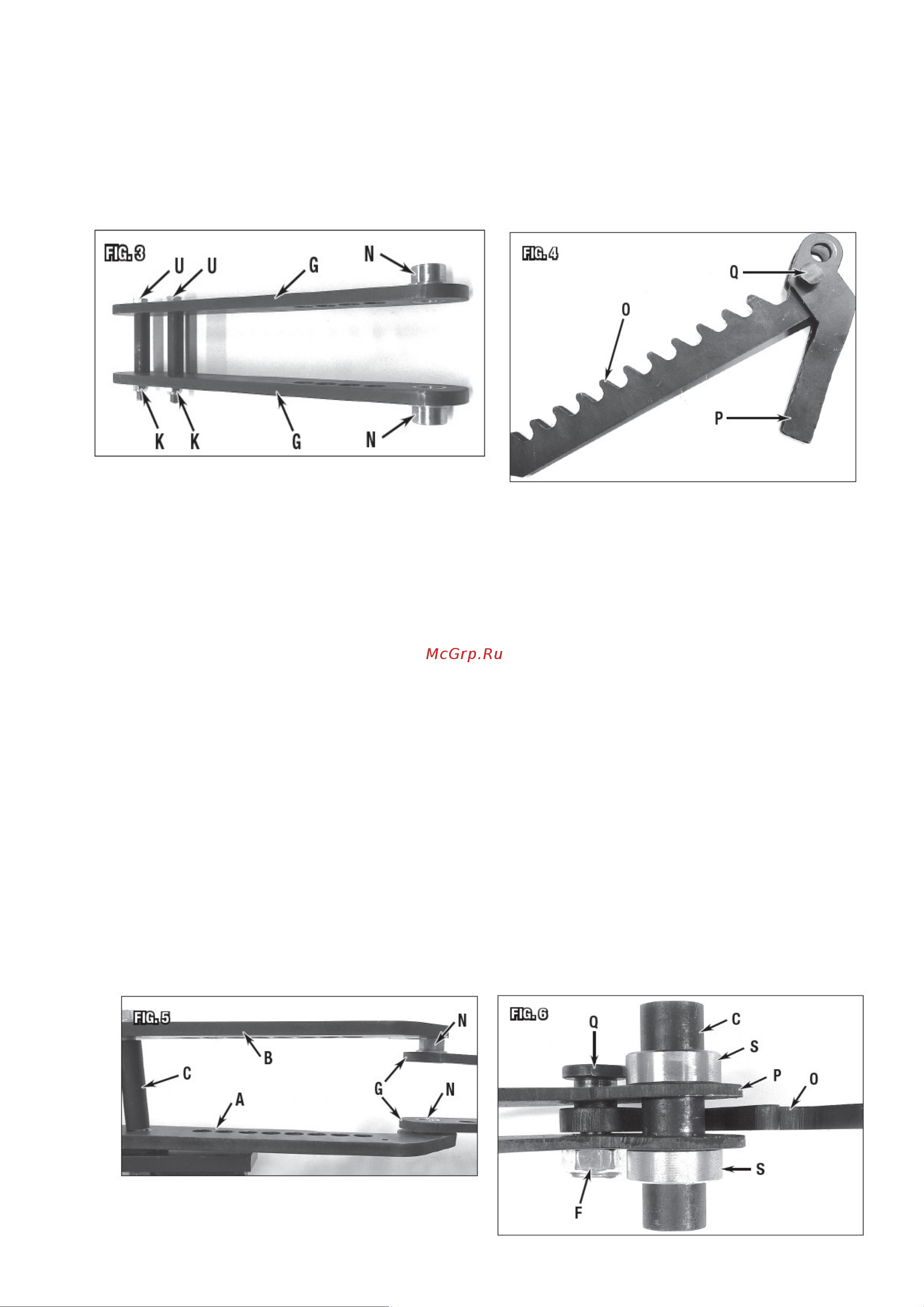

Рис. 3 Рис. 4

УСТАНОВКА ПРИВОДНОГО ЗВЕНА

1. Отвернуть две гайки M18 на концах болтов М18 и развести верхнюю и нижнюю

пластины рамы (А) и (В) так, чтобы втулки сдвинулись в отверстиях большого

диаметра 32 мм до их фланцев (Рис. 5).

2. Вставить ось шарнира (R) Ø1"х6-1/2" [Ø25х165 мм] в обе втулки.

3. Потянуть верхнюю и нижнюю пластины рамы вместе с внутренним болтом,

оставляя внешний М18 болт и распорную втулку Ø1"х4" [Ø26х102 мм] (Рис. 5).

УСТАНОВКА ТРЕЩОТКИ И РЫЧАГА В РАМУ

1. Вставить распорную втулку Ø1"х4" [Ø26х102 мм] в отверстия в узел

трещотка/рычаг и надвинуть до буртиков вала (S) по обе стороны (Рис. 6).

Затянуть фиксирующие винты буртиков вала (S) шестигранным ключом 4 мм.
