Ballu BIF-8B [3/9] Назначение и применение прибора
![Ballu BIF-8B [3/9] Назначение и применение прибора](/views2/1842561/page3/bg3.png)
4
5
питания не должен быть пережат тяжелыми
предметами.
14. Не накрывайте вентилятор и не ограничи-
вайте движение воздушного потока на входе
ивыходе воздуха.
15. Во избежание травм не снимайте кожух с кор-
пуса прибора.
16. Не пытайтесь самостоятельно отремонтиро-
вать прибор. Обратитесь к квалифицирован-
ному специалисту. Не используйте вентиля-
тор при его повреждении.
17. Вентилятор не предназначен для использова-
ния лицами (включая детей) с пониженными
физическими, психическими или умственны-
ми способностями или при отсутствии у них
опыта или знаний, если они не находятся под
контролем или не проинструктированы об
использовании прибора лицом, ответствен-
ным за их безопасность.
18. Дети должны находиться под присмотром
для не допущения игры с прибором.
19. После транспортирования при отрицатель-
ных температурах необходимо выдержать
вен-тилятор в помещении, где предполагает-
ся его эксплуатация, без включения в сеть не
менее 2-х часов.
20. При длительных перерывах в работе реко-
мендуется обесточивать прибор вынимая
вилку из розетки или выключая автоматы.
21. Вентилятор предназначен для эксплуатации в
районах с умеренным и холодным климатом в
помещениях с температурой от – 10 до + 40 °С
и относительной влажности до 93% (при тем-
пературе + 25 °С) в условиях, исключающих
попадания на него капель брызг, а также ат-
мосферных осадков.
22. Не размещайте вентилятор на неровной по-
верхности или на любой поверхности, ко-
торая может позволить вентилятору накло-
ниться или упасть.
Назначение и применение
прибора
Промышленный вентилятор BIF-8B предназначен
для вентиляции помещений.
Эксплуатация прибора
Перед началом использования
1. Вставьте одно основание подставки в другое
(рис. 1, 2).
Назначение и применение прибора
2. Вставьте винт с шайбами и шестигранной гай-
кой через отверстия A и B в последователь-
ности из: винт, шайба, основание подставки,
шайба, а затем шестигранная гайка (рис. 3).
3. Затяните шестигранную гайку.
4. Установите резиновые шайбы с двух сторон
между каркасом и опорой, как показано на
(рис. 4).
Справочно:
С — отверстие для подвеса на стену с помощью
кронштейна. Подробнее см. раздел «Монтаж на
стену (опция)».

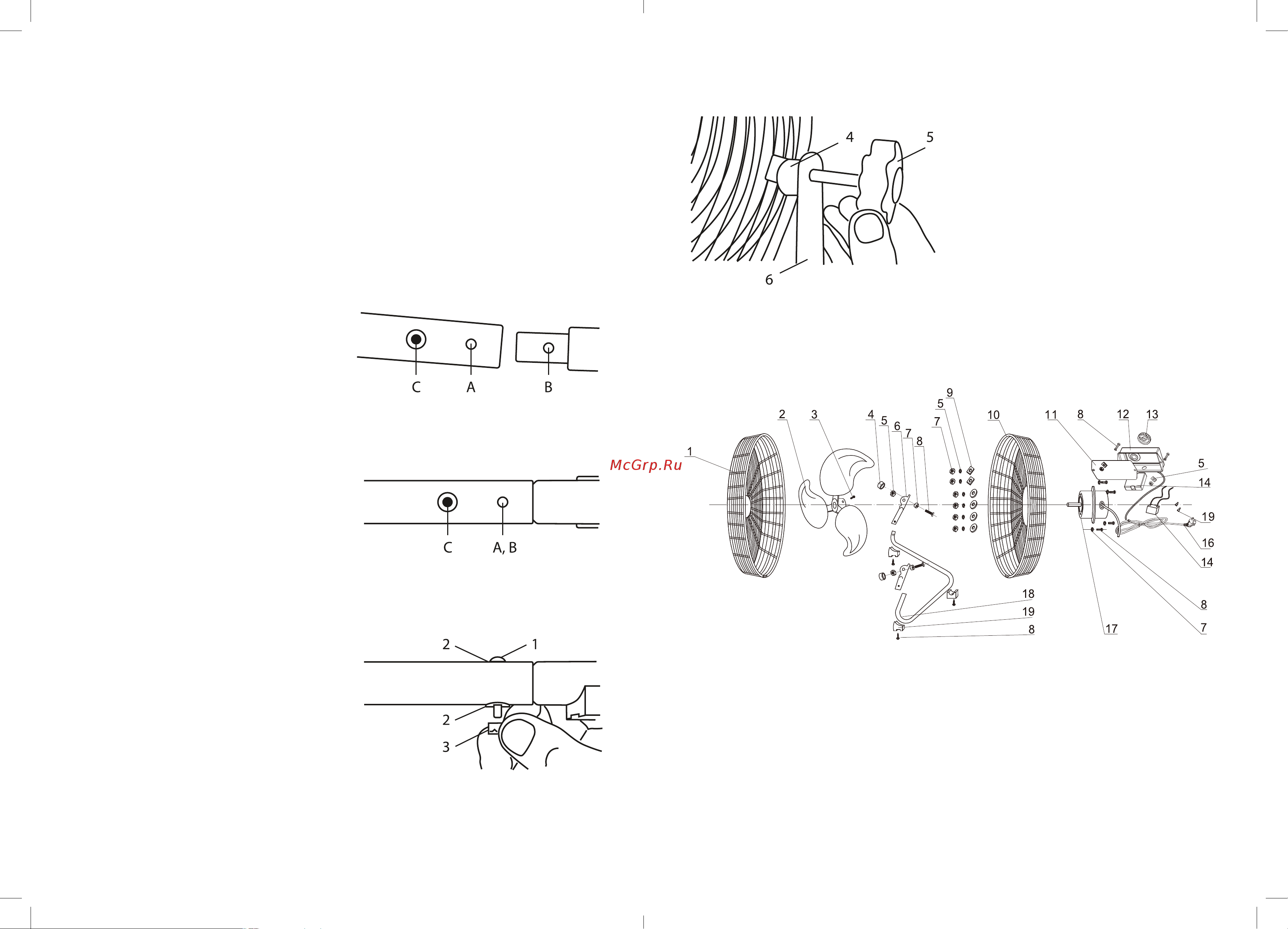

Эксплуатация прибора
1. Передняя решетка
2. Алюминиевые лопасти
3. Винт
4. Резиновая шайба
5. Шайба
6. Скоба
7. Гайка
8. Болт
9. Уплотнение
10. Задняя решетка
11. Задняя стенка блока управления
12. Передняя стенка блока управления
13. Регулятор
14. Конденсатор
15. Монтажная крышка
16. Шнур с вилкой
17. Мотор
18. Основание рамы
19. Резиновые ножки
Рис. 1
Рис. 3
Рис. 2
Рис. 4
1. Винт
2. Шайба
3. Шестигранная гайка
4. Резиновая шайба
5. Ручка винта
6. Основа рамы
