Устройство прибора
• Иногда баллон может покрываться инеем, т.е. об-
мерзать. Такая ситуация обычно возникает, когда
не хватает газа в баллоне. Для уменьшения веро-
ятности появления эффекта «обмораживания»
газового баллона рекомендуется работа с мини-
мально необходимым расходом газа. Есть неглас-
ное правило, что на каждый кВт должен прихо-
диться 1 литр газа, следовательно, на 10 кВт нужно
10 литров сжиженного газа.
• Никогда не перемещайте прибор с зажженным
пламенем.
• При замене баллона проверьте с помощью мыль-
ной воды или эквивалента, нет ли утечки газа из
редуктора или из баллона.
Устройство прибора
Исполнение обогревателя: переносное, рабочее по-
ложение — установка на горизонтальной ровной
поверхности.
Управление прибором
123
5
6
4
7.04
1:4
Листов 1
Лист 1
Масштаб
Масса
Лит.
Утв.
Н. контр.
Пров.
Т. контр.
Разраб.
Дата
Подп.
№ докум.
Лист
Изм
.
Справ. №
Перв. примен.
Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
Инв. № подл.
ИЗТТ
Формат А4
Копировал
СБ
Сборочный чертеж
СБ
PDM: чертеж Редакция: [], Файл: Газовый конвектор-бочка рисунок / модель Редакция: [], Файл: Газовый конвектор-бочка
Газовый конвектор-
бочка
1
A

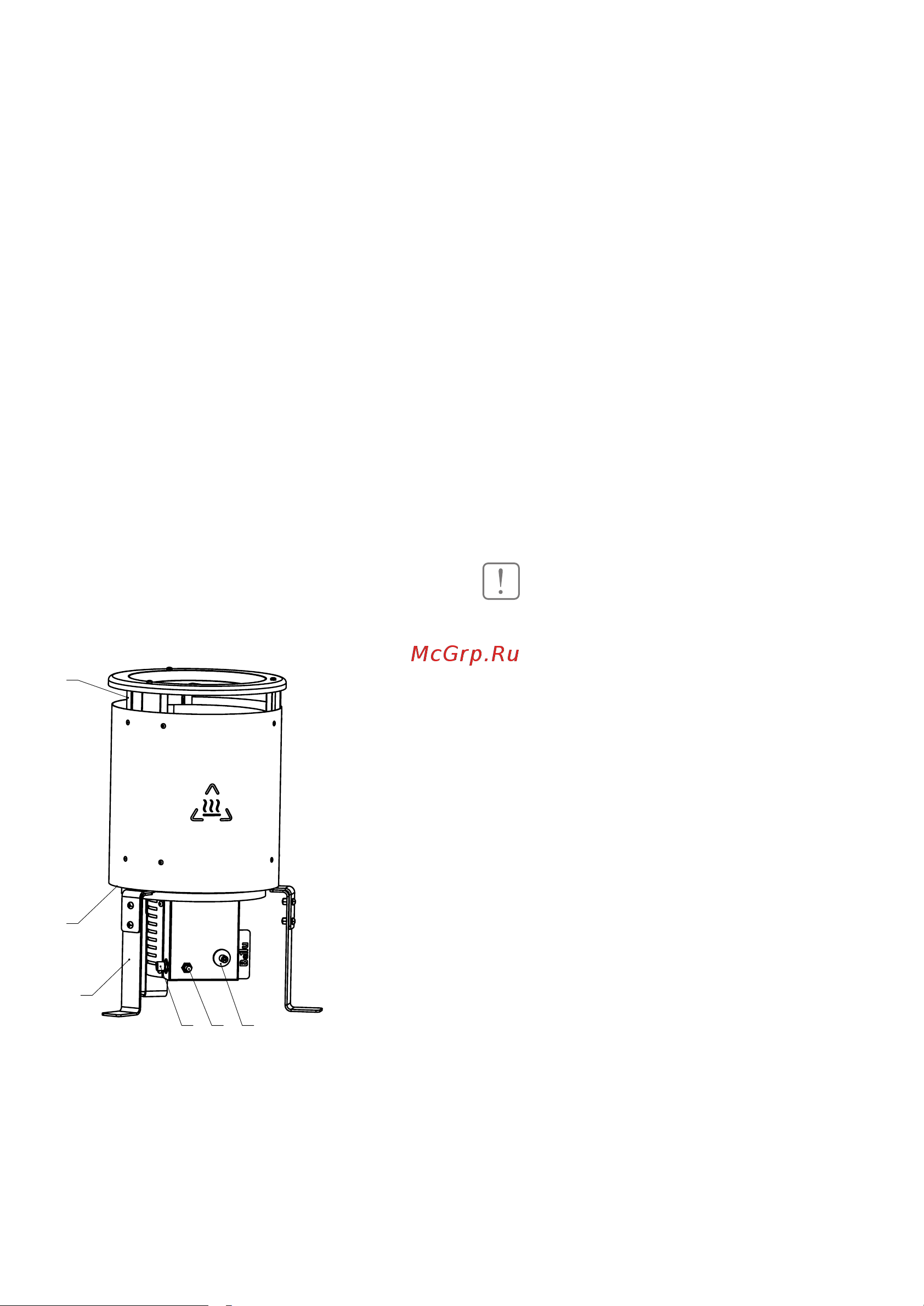

Рис. 1. Устройство модели BIGH-10
1. Пьезоподжиг
2. Кнопка подачи газа (клапан газовый)
3. Штуцер для шланга
4.Опора прибора
5. Отверстия для забора холодного воздуха
6. Отверстия для выхода нагретого воздуха
Подготовка к эксплуатации
1. Извлечь обогреватель из упаковки. В случае пре-
бывания на холоде прибор должен быть выдер-
жан в рабочих климатических условиях не менее
2 часов.
2. Закрепите три опоры (4) к обогревателю винтами
М6х16;
3. Установить обогреватель на ровную негорю-
чую горизонтальную поверхность так, чтобы был
свободный доступ к органам управления и до-
ступ воздуха к воздухозаборным отверстиям (5)
и отверстиям для выхода нагретого воздуха (6).
Уберите все посторонние предметы рядом с обо-
гревателем.
4. Подключите шланг подачи газа к штуцеру (3) на
обогревателе. Убедитесь, что шланг подачи газа не
перекручивается, т.к. это может вызвать повреж-
дения шланга.
5. Подключите соединительную гайку редуктора к
газовому баллону.
ВНИМАНИЕ!
• Данное соединение имеет левую резьбу.
• Проверьте наличие прокладки между редуктором
и баллоном.
• Проверьте все газовые соединения, включите по-
дачу газа вентилем на баллоне и убедитесь в отсут-
ствии утечек. Определяйте наличие утечек только
по запаху. Для того, чтобы подтвердить наличие
утечки намыльте предполагаемое место утечки
мыльной пеной, появление пузырьков означает
наличие утечки. В случаях утечек немедленно за-
крыть вентиль баллона, исключить все источники
зажигания, не трогать электровыключатели, про-
ветрить помещение и обратиться к квалифици-
рованному специалисту сервисного центра для
устранения причин. Перед началом эксплуатации
убедитесь, что неисправность устранена.
• Убедитесь, что газовый шланг не попадает в зону
движения людей или транспортных средств с ри-
ском случайного зацепа или раздавливания.
Включение
- Эксплуатация обогревателя должна осущест-
вляться в диапазоне рабочих температур от - 10
до + 40°С.
- Включите подачу газа вентилем на баллоне.
- На расстоянии вытянутой руки нажмите и удержи-
вайте кнопку газового клапана (2) и в то же время
несколько раз нажмите и отпустите кнопку пьезо-
поджига (1) до тех пор, пока не загорится пламя.
После того как пламя загорелось кнопку газового
клапана (2) необходимо держать ещё не менее 15-
