6
20 секунд, после чего датчик контроля пламени
нагреется, горелка начнет гореть самостоятельно
и обогреватель начнет работать.
ВНИМАНИЕ!
• Запуск изделия производить на расстоянии вытя-
нутой руки. Не приближайтесь и не заглядывайте
в отверстия для выхода нагретого воздуха (6) с це-
лью проверки наличия пламени в момент запуска.
• Не удерживайте кнопку газового клапана более
5 секунд до момента загорания пламени. Если в
течение этого времени не загорелось пламя по-
вторите действие спустя 30 секунд. При наличии
проблем с розжигом обратитесь к квалифициро-
ванному специалисту сервисной службы.
• Во избежание ожогов, во время работы инфра-
красного газового обогревателя, не прикасайтесь
к наружной поверхности, а также к верхней части
корпуса. Осторожно! Горячая поверхность.
• Запрещается длительная эксплуатация инфра-
красного газового обогревателя без надзора.
Отключение
• Перекройте подачу газа вентилем на баллоне.
ВНИМАНИЕ!
• Для повторного включения обогревателя вы-
ждать не менее 5 минут до полного охлаждения
датчика контроля пламени.
• Если обогреватель не используется в течение дли-
тельного времени, то его необходимо отключить
от газового баллона.
• Обогреватель можно поднимать и транспортиро-
вать только тогда, когда он полностью остыл, за-
крыт вентиль газового баллона, отсоединен газо-
вый шланг с баллона и изделия.
Техническое обслуживание
Снимите камеру сгорания (убедитесь, что вы откру-
тили все метизы, а также все провода, соединяющие
камеру сгорания с корпусом обогревателя), достань-
те горелку из камеры сгорания, выкрутив необходи-
мые для этого метизы и сняв фиксирующую шайбу
с форсунки. Почистите головку горелки с помощью
сжатого воздуха. Достаньте газовый тракт, проверьте
и почистите форсунку сжатым воздухом, продув в об-
ратном направлении потока газа.
Замените детали со следами износа и трещинами.

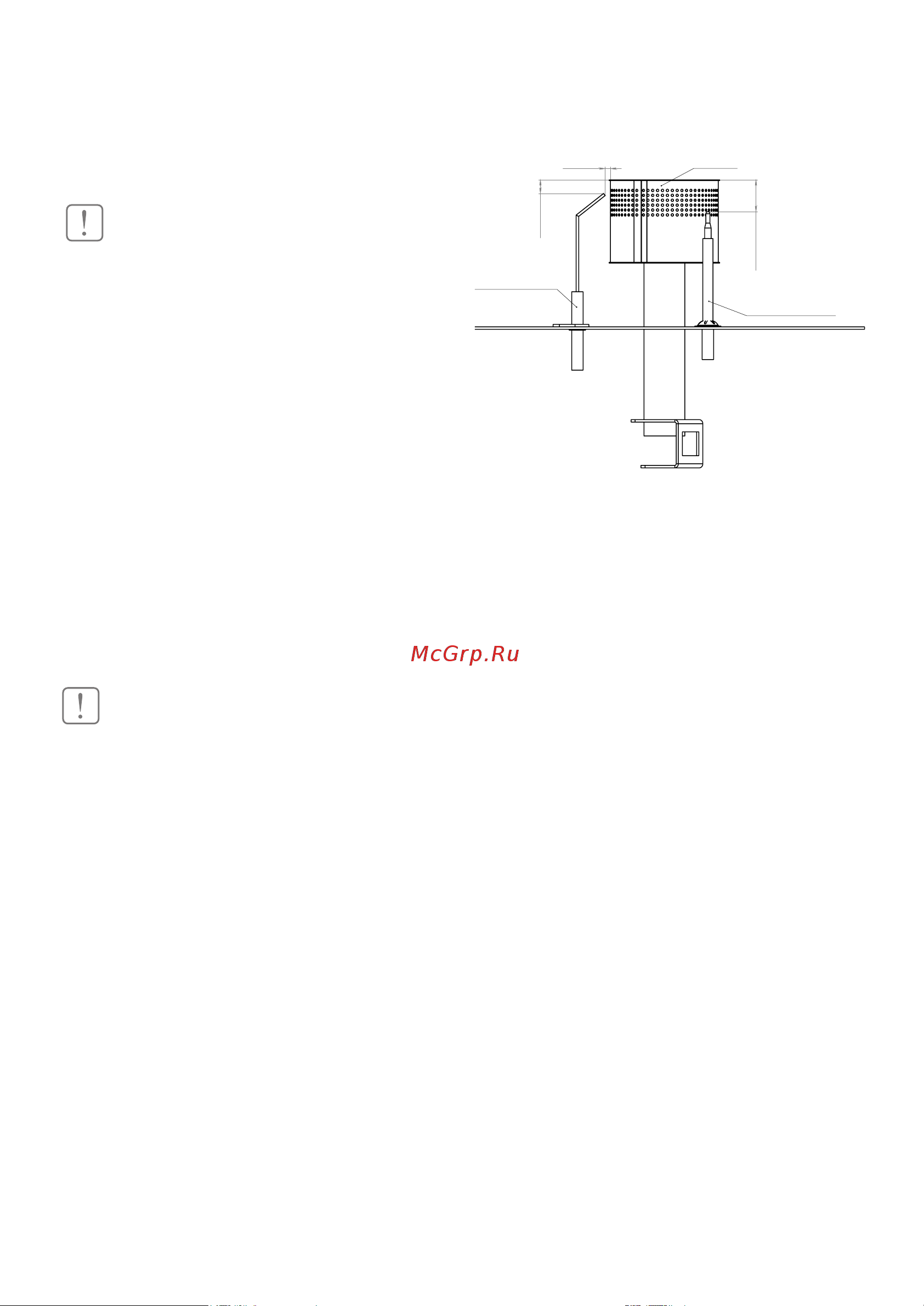

Проверьте установки электрода и термопары по
схеме 1.
4
±1
8,4
±1
19,5
±1
Электрод пьезоподжига
Датчик контроля
пламени
(термопара)
Горелка
Горелка
Блок управления в
сборе
PDM: чертеж Редакция: [], Файл: Схема 1 / модель Редакция: [], Файл: IGH-13.001.000 Блок управления в сборе
IGH-13.001.000
IGH-13.001.000
Копировал
Формат А3
ИЗТТ
Инв. № подл.
Подп. и дата
Взам. инв. №
Инв. № дубл.
Подп. и дата
Перв. примен.
Справ. №
Изм
.
Лист
№ докум.
Подп.
Дата
Разраб.
Т. контр.
Пров.
Н. контр.
Утв.
Лит.
Масса
Масштаб
Лист 1
Листов 1
1:1
2.68
2
1
A
Схема 1
и закрыть клапан газового баллона. Не проверяй-
те отсутствие утечек, используя открытый огонь.
Определяйте наличие утечек только по запаху. Для
того, чтобы подтвердить наличие утечки намыльте
предполагаемое место мыльной пеной, появление
пузырьков означает ее наличие. Уплотните все резь-
бовые соединения в линии подачи газа с помощью
специального герметика Loctite 577.
Для нормальной работы оборудования необходимо
периодически очищать корпус, камеру сгорания и
горелку влажной тряпкой, удаляя все инородные
предметы. После чистки все части обогревателя
должны быть насухо вытерты.
Проверка герметичности подачи газа Проверьте
герметичность газового шланга и всех соединений в
линии подачи газа. Пропан имеет характерный запах,
что позволяет легко и вовремя обнаружить утечку.
Если вы обнаружили утечку, необходимо изолиро-
вать открытый огонь.
