Страница 22

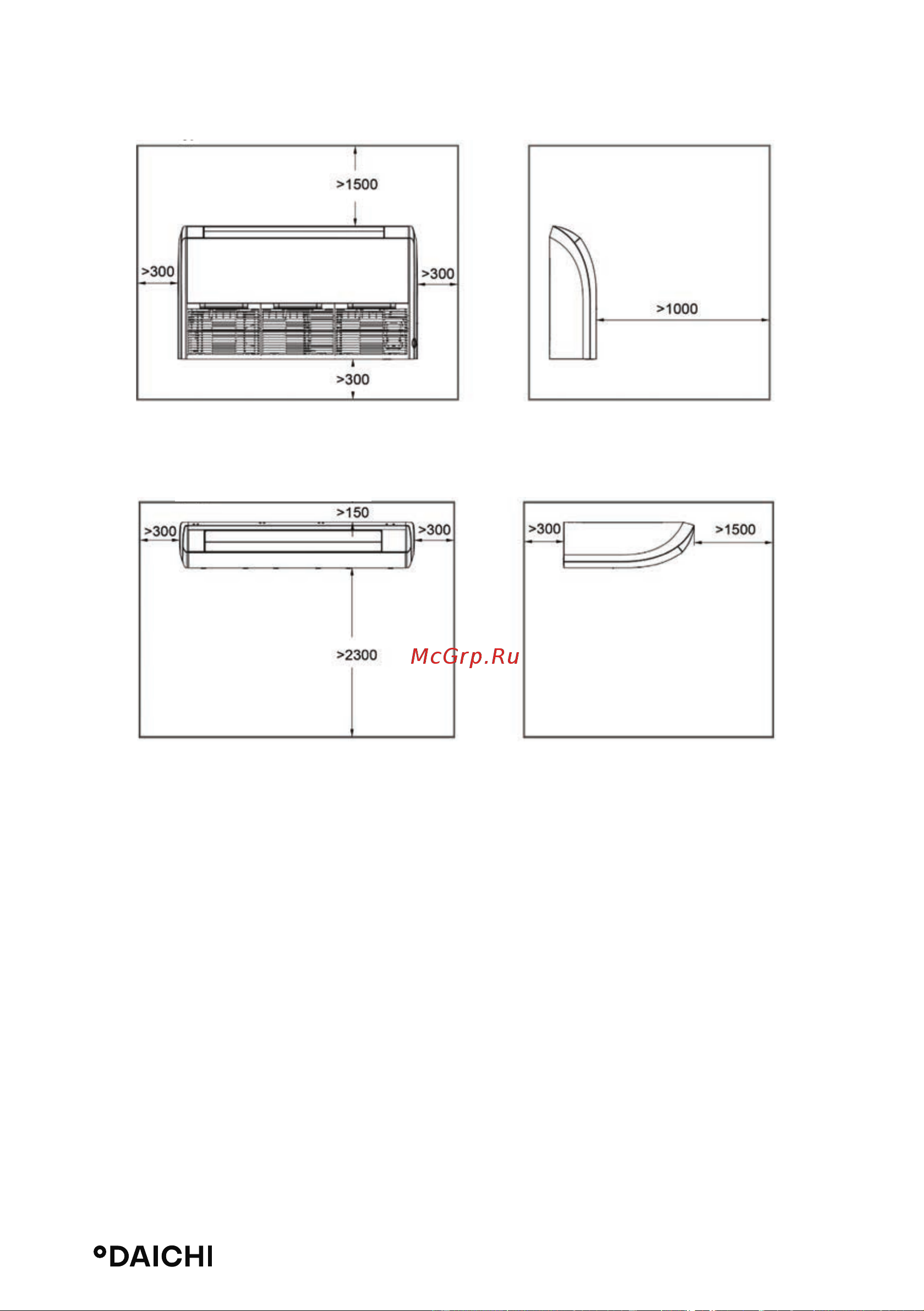

Напольный Единицы измерения: мм
Потолочный Единицы измерения: мм
• Установите устройство там, где можно легко провести дренажную трубу.
• Пространство от блока до потолка должно быть максимальным, чтобы обеспе-
чить удобство обслуживания.
Монтаж блоков
Монтаж внутреннего блока
Подготовка к установке внутреннего блока
1. Снимите замки в левой и правой решетке и отверните винты.
2. Отверните крепежные винты на левой и правой боковой панелях.
3. Поверните левую и правую боковые панели в направлении стрелки.
