Aaaline LCD16Black LCD-16 (6 датчиков) Инструкция по эксплуатации онлайн

Aaaline LCD18Black LCD-18 (8 датчиков) Инструкция по эксплуатации онлайн
Для установки дисплея используется набор адаптеров
из комплекта поставки. Место установки выбирается с
учетом максимального удобства считывания инфор-
мации с дисплея.
Интеллектуальные системы помощи при парковке
AAALINE
(8-датчиковые системы помощи при парковке)
Руководство пользователя и
Инструкция по установке

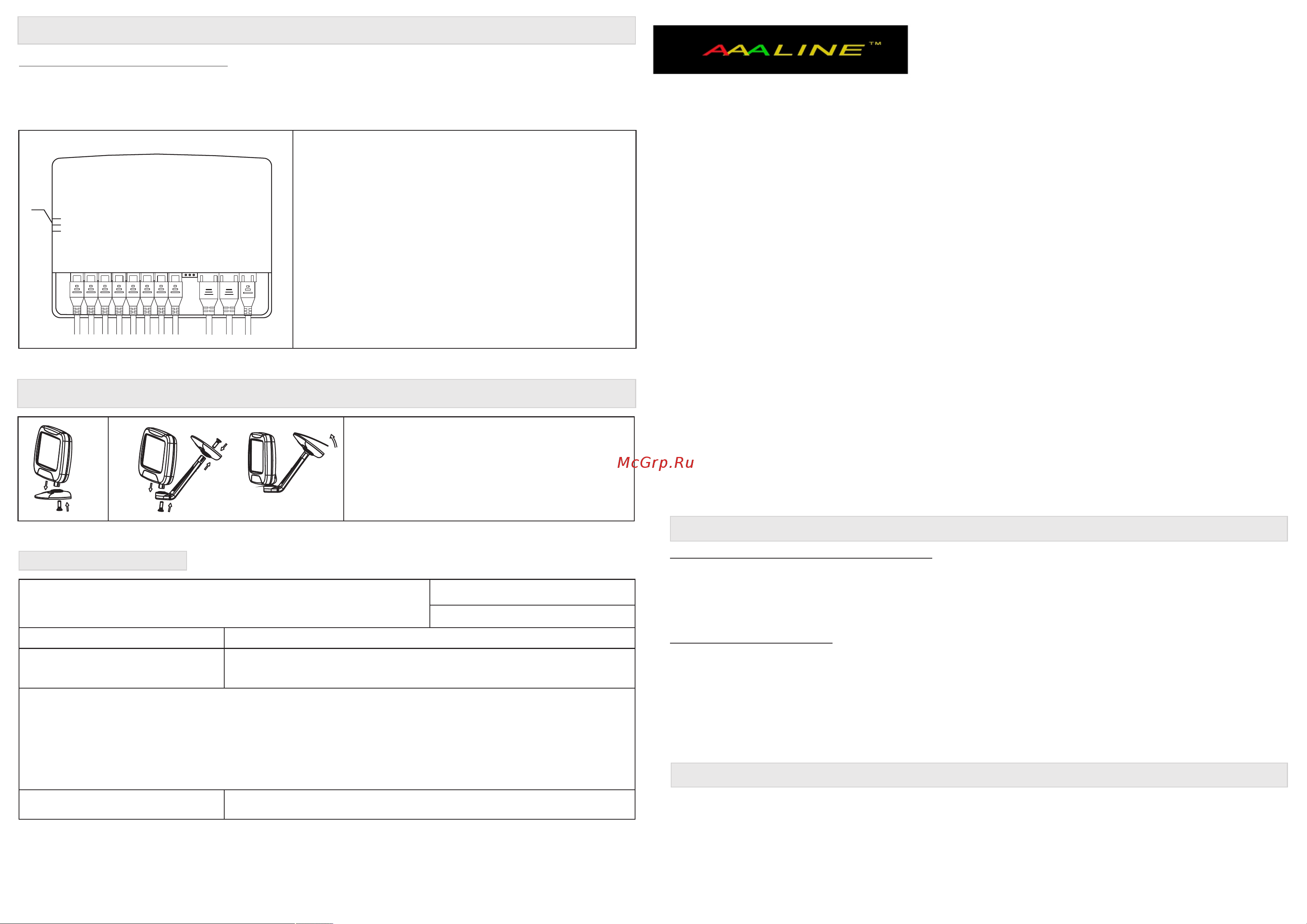

Подключение разъемов блока управления 8-датчиковой системы
Подключение провод кабеля питания:
Подсоедините красный провод к проводу включения АСС автомобиля или зажигания (+12В).
Подсоедините чёрный провод к проводу массы автомобиля или непосредственно на кузов автомобиля.
Подсоедините желтый провод к проводу включения ламп заднего хода (+12 В).
Подсоедините зеленый провод к проводу включения ламп стоп-сигнала (+12 В).
A, B, C, D - разъём соединения с задними датчиками
E, F, G, H - разъём соединения с передними датчиками разъём
провода питания
I - Потенциометр регулировки чувствительности датчиков.
J - разъём кабеля питания
K - разъём дисплея
L - не используется
M - Переключатель настройки дальности срабатывания
передних датчиков
Настройка работы передних датчиков системы:
Выберите соответствующий режим работы передних датчиков системы переключателем М на блоке
управления:
- off (передние датчики не активны)
- 0,6 (дистанция срабатывания передних датчиков 60 см.)
- 0,9 (дистанция срабатывания передних датчиков 90 см.).
Установка блока управления:
Снимите защитную крышку блока управления.
Настройте, при необходимос ти, степен ь чувствитель н ости датчик ов. Рег улиро в ка чувствительн о сти
осуществляется поворотом потенциометра на блоке управления . Поворот потенциометра по часовой стрелке
означает увеличение чувствительности. Надежно подсоедините кабели в указанном порядке, закройте и
закрепите защитную крышку блока управления. Снимите защитную полосу с клеящей ленты на блоке
управления и установите блок в багажном отделении автомобиля, предварительно очистив и подготовив
поверхность планируемого места установки.
ВНИМАНИЕ! Устанавливайте блок управления в изолированном сухом месте. Попадание воды может
привести к замыканию и выходу из строя данного оборудования. Гарантия на эти поломки не распространяется.
Настройка и завершение установки
Установка дисплея
Fron t
off
0,6m
0,9m
E F G H A B C D I J K L
M
Напряжение питания: 12-14,5В
Защита от неправильного подключения встроенным электронным предохранителем.
Длина провода дисплея - 5,0м
Длина провода датчика (переднего/заднего) - 7.6м/2.5м
Рабочая температура: -40°~+80°С
Компания оставляет за собой право без предварительного уведомления вносить в изделие конструктивные и
иные изменения, не нарушающие его работоспособность и возможность применения по назначению.
Технические характеристики
AAALINE LCD-18, A AALINE L CD-18 inside
Серийный номер
Торговая организация-продавец
Печать
Гарантия компании AAALINE не распространяется на Товар, если его неисправность была вызвана одним из
следующих факторов:
- повреждениями, вызванными небрежной эксплуатации Товара
- механическими повреждениями
- внесением изменений в конструкцию Товара
- неправильной установки Товара
Настоящим подтверждаю, что я получил «Руководство пользователя» и ознакомился с информацией об
Дата установки:________________
Подпись покупателя:
Гарантийный талон
