ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Установка датчиков в бампера автомобиля

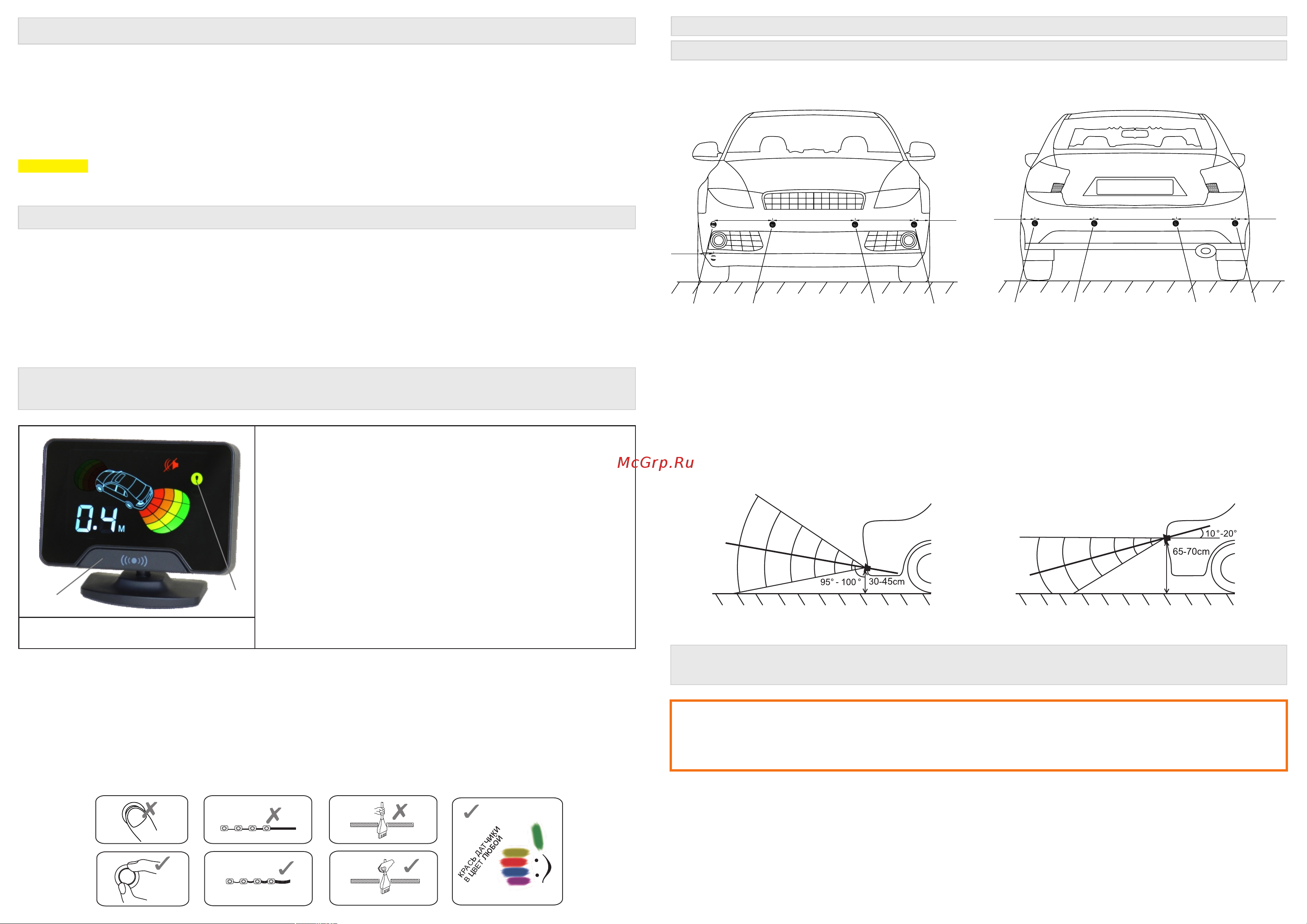

При установке датчиков в передний бампер произведите разметку мест установки согласно рекомендациям на
рисунке 1. При установке датчиков в задний бампер придерживайтесь рекомендаций на рисунке 2.
E F G H A B C D
Рисунок 1. Рисунок 2.
Во избе жа ни е л ожн ых ср абат ыва ни й датч и ки си ст е мы по мо щи пр и пар ко вк е оп ти ми з ир ов ан ы п о
чувствительности и углу обзора. Датчик «видит» препятствие, начиная с 1,5 - 2,0 метра с углом обзора 50-60
градусов (зависит от размеров и материала препятствия.
Датчик следует устанавливать рабочей поверхностью перпендикулярно поверхности земли. Рекомендуемая
высота установки датчиков составляет 50 см, допустимая высота установки 30-70 см.(требует выполнения
некоторых условий). В случаях, связанных с высотой и формой бампера автомобиля, рекомендуется наклон
оси датчика от земли (при высоте установки ниже 45 см) либо наклон оси датчика к земле (при высоте
установки выше 60 см). Допускается использование корректирующих угол наклона колец, входящих в комплект
8-датчиковой системы. Дополнительно подобрать оптимальный режим работы системы поможет регулировка
чувствительности с помощью потенциометра в торце блока управления.
Возможные варианты установки датчиков по высоте приведены на рисунке 3.
Рисунок 3.
Особенности установки классических датчиков (инструкция по установке датчиков
внутренней установки прилагается дополнительно)
Просверлите отверстия для каждого датчика с помощью фрезы из комплекта. Проведите провода датчика
через отверстия. Вставьте датчик в отверстие. строго соблюдая буквенную маркировку.
1. Не нажимайте на центр датчика во время установки.
2. Оставьте доступ к разъему датчика.
3. Не тяните и не дергайте за провод датчика, беритесь за разъем.
Датчики устанавливайте в бампер и подсоединяйте к блоку управления строго согласно маркировке. Буквы (А,
В, С, D,...) на датчиках соответствуют местам установки в бампер и соответствующим разъемам в блоке.
Датчики всех систем помощи при парковке AAALINE могут быть покрашены в цвет кузова автомобиля.
Покраска, а также наличие на поверхностного загрязнения на датчиках не влияют на работоспособность
системы.
Ц в е т н ы е с е г ме н т ы в п е р ед не й и з а д н е й ч а ст и с ил у э т а
автомобиля на дисплее (4 зоны, каждая из которых отображает
и н ф о р м а ц и ю о т о п р е д е л е н н о г о д а т ч и к а ) у к а з ы в а ю т
н а п р а в л е ни е р а с п о л о ж е н и я п р е п я т с т в и я и с те п ен ь
приближения к нему. По мере приближения к препятствию на
дисплее последовательно загораются цветные сегменты, и
увеличива етс я частота звукового сигнала* . Цифрами на
дисплее отображается расстояние до ближайшего препятствия.
При приближении к препятствию на рас-стояние менее 0,3
метра звуковой сигнал становится непрерывным*, и на дисплее
отображается символ "0,0". В о избеж а н ие столкновения
необходимо прекратить движение. Кнопкой "А" на дисплее можно
отключать звук или регулировать его громкость.
* Зв у к ов ой с и г н а л м о ж ет б ы т ь из м е н е н н а го л о с о во е
сопровождение. Алгоритм замены изложен в описании ниже.
Для включения (отключения) датчиков, установленных в переднем бампере, включите зажигание, нажмите
педаль тормоза, кратковременным нажатием на кнопку "А" в нижней части дисплея выберите необходимый
режим. При выборе режима «выключено» отключается визуальная индикация и звуковое сопровождение, но
устройство будет продолжать работать и сообщит об опасном сближении с препятствием, находящимся
спереди, включением дополнительных информационных сегментов "В" в правом верхнем углу дисплея.
Чтобы выбрать вариант оповещения зуммер или голос и изменить громкость, включите зажигание (не заводя
двигатель), заднюю передачу (система установлена в заднем бампере) или нажмите педаль тормоза (система
установлена в переднем бампере). Нажмите и удерживайте (более 1 сек.) кнопку "А" в нижней части дисплея.
Система предложит последовательно 5 уровней громкости голосового сопровождения (0,1, 2, 3, 4) и 5 уровней
громкости зуммера (0,-1, -2, -3, -4).Чтобы выбрать необходимый уровень громкости , отпустите кнопку "А".
"А" - многофункциональная кнопка
"В" - информационные сегменты
А В
20-25см 35-40см 40-50см 35-40см 20-25см 20-25см 35-40см 40-50см 35-40см 20-25см
Система помощи при парковке AAALINE LCD-18 (AAALINE LCD-18 inside) для
установки по периметру автомобиля
Система парковки, установленная по периметру автомобиля, активируется после включения зажигания.
Датчики, установленные в переднем бампере начинают работать при нажатой педали тормоза. И продолжают
работу после отпускания педали тормоза еще в течение 6-7 секунд. Контроль наличия препятствий спереди
а/м осуществляется на расстоянии до 0,6/0,9 метра (выбирается при установке). При отсутствии препятствия
впереди индикация и подсветка монитора не активируются. При включении задней передачи начинают
работать датчики, установленные в заднем бампере и крайние передние датчики. Как только в зоне работы
датчиков появляется препятствие, на дисплее загораются соответствующие цветные сегменты, расстояние в
метрах до ближайшего препятствия и звучит голосовое сообщение или звуковой сигнал. Контроль наличия
препятствий сзади а/м осуществляется на расстоянии до 1,5(2,0) метра.
Принцип работы системы помощи при парковке AAALINE
1. Блок управления - 1 шт.
2. Датчик ультразвуковой с проводом 7,6 м. - 4 шт.
3. Датчик ультразвуковой с проводом 2,4 м. - 4 шт.
4. LCD - дисплей с кронштейном - 1 шт.
5. Кабель питания - 1 шт.
6. Корректирующие кольца*, фреза*, регулировочная отвертка.
* - для систем с классическими датчиками
ВНИМАНИЕ! Для установки датчиков внутренней установки необходим специальный инструмент для
прокалывания отверстий AAALINE Punch-16
Комплектность системы
ВАЖНО!!!
Для классических датчиков и датчиков внутренней установки используются блоки управления с разными
заводскими настройками. Замена блоков не допускается!
