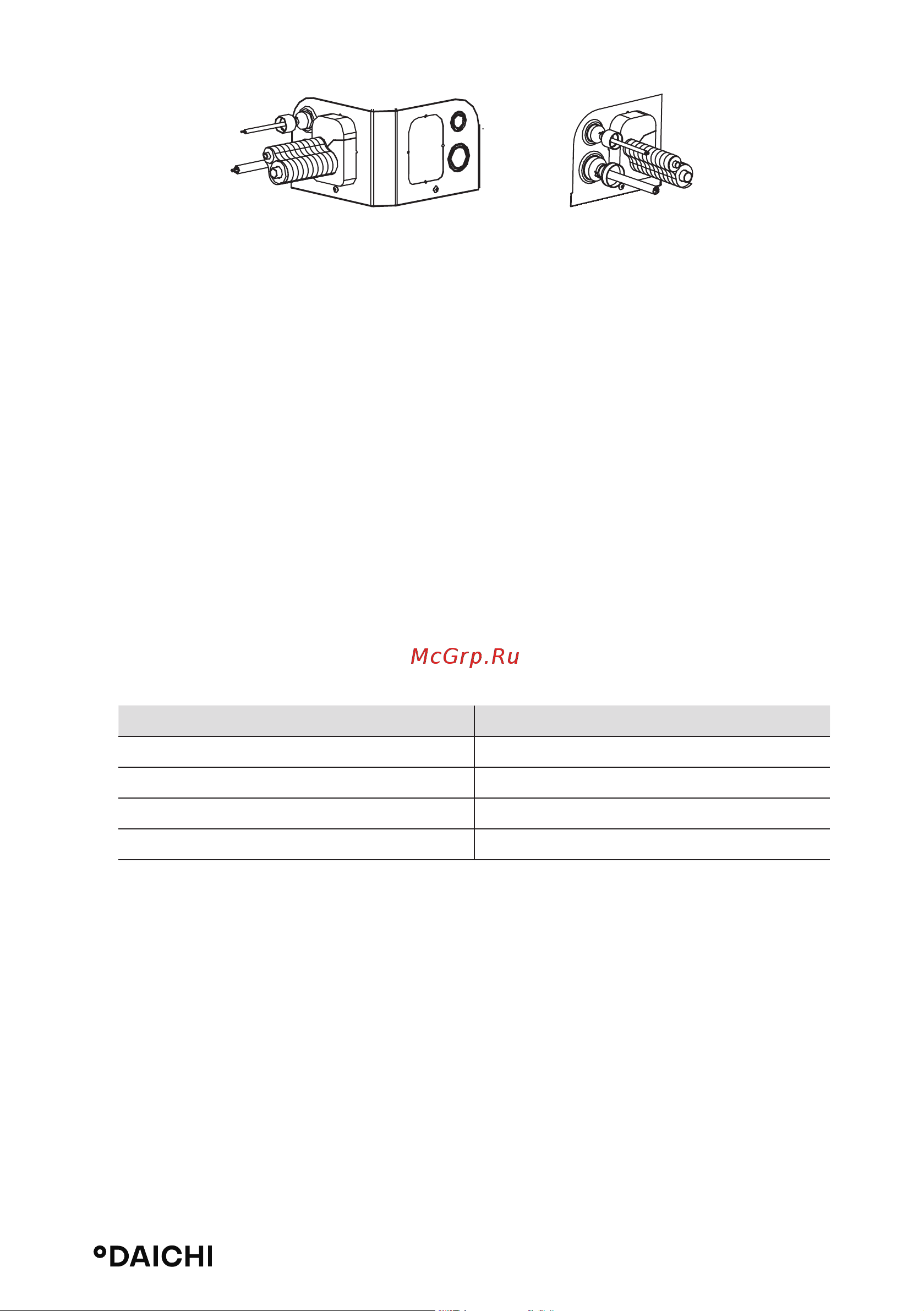

Страница 31
ПРИМЕЧАНИЕ
Только для моделей DF100ALS1R, DF140ALS3R, DF160ALS3R.
Вакуумирование и выявление течей соединительной трубы
Вакуумирование
ПРИМЕЧАНИЕ
Убедитесь, что выход вакуумного насоса находится вдали от системы и расположен в
хорошо вентилируемом месте.
1. Снимите колпачки жидкостного и газового клапанов, а также сервисного порта.
2. Присоедините шланг со стороны низкого давления клапана коллектора к сервис-
ному порту газового клапана устройства. Клапаны газовой и жидкостной линий
должны оставаться закрытыми на случай утечки хладагента.
3. Подсоедините вакуумный шланг к вакуумному насосу.
4. Откройте вентиль на стороне низкого давления клапана коллектора и запустите
вакуумный насос. Вентиль на стороне высокого давления клапана коллектора дол-
жен оставаться закрытым, иначе вакуумирования не будет.
5. Продолжительность вакуумирования, как правило, зависит от мощности блока.
Модель Время (мин)
DF35ALS1R 15
DF50ALS1R 20
DF70ALS1R, DF100ALS1R 30
DF140ALS3R, DF160ALS3R 45
Манометр на стороне низкого давления клапана коллектора должен показывать
-0,1 МПа (-75 см. рт. ст.), если это не так, значит где-то есть утечка. Закройте вентили
манометра и остановите вакуумный насос.
6. Подождите 10 минут — давление в системе должно оставаться неизменным. Если
давление падает, это может быть признаком наличия утечки.
7. Приоткройте жидкостный клапан и дайте хладагенту протечь в соединительную
трубу, чтобы сбалансировать давление внутри и снаружи, и чтобы при отсоеди-
нении шланга в трубу не попал воздух. Заметьте: клапан подачи газа и жидкости
можно полностью открыть только после снятия узла клапана коллектора.
8. Установите на место крышки жидкостного и газового клапанов, а также крышку
сервисного порта.
