Для расширения функционала 8-датчиковой
системы помощи при парковке возможно
д о п ол н и т е л ь н о и с п о л ь з о ва т ь м од у л ь
отключения передних датчиков MP313 (см.
оригинальную инструкцию на систему помощи
при парковке AVIINE). Модуль MP313 позволяет
управлять режимом индикации информации от
передних датчиков. Возможны два варианта
подключения модуля MP313:
ИСПОЛЬЗОВАНИЕ МОДУЛЯ MP313
Подключение модуля MP313 к центральному
блоку системы AAALINE RNG-18, (AAALINE
RNG-18 inside) перед SMARTapter.
Нажатием на кнопку модуля MP313 можно
от к лю чи т ь от об р аже н ие г р аф и чес к ой
и н ф о р м а ц и и н а э к р а н е и з в у к о в о е
предупреждение от передних датчиков, до
повторного нажатия на кнопку модуля или до
следующего запуска двигателя. Отключение и
вк л юче ни е отоб ра же ни я г ра фи че ск о й
и н ф о р м а ц и и н а э к р а н е и з в у к о в о е
предупреждение от передних датчиков
сопровождается двукратным и однократным
звуковым сигналом, соответственно. Нажатие
на кнопку модуля не влияет на режим работы
передних крайних датчиков при движении
задним ходом.
ВАРИАНТ 1 (Рис.3):
Подключение модуля MP313 к центральному
блоку системы AAALINE RNG-18, (AAALINE
RNG-18 inside) после SMARTapter.
Нажатием на кнопку модуля MP313 можно
отключить только звуковые предупреждения от
передних датчиков, до повторного нажатия на
кнопку модуля или до следующего запуска
двигателя. Отключение и включение звуковых
предупреждений от передних датчиков
сопровождается двукратным и однократным
звуковым сигналом, соответственно. Нажатие
на кнопку модуля не влияет на режим работы
передних крайних датчиков при движении
задним ходом.
ВАРИАНТ 2 (Рис.4):
ГОЛОВНОЕ
УСТРОЙСТВО
DAYSTAR
ГОЛОСОВОЙ МОДУЛЬ
AAALINE
ВОСЬМИДАТЧИКОВАЯ СИСТЕМА
ПОМОЩИ ПРИ ПАРКОВКЕ
AAALINE
ПЕТЛЯ ВЫБОРА РЕЖИМА
РАБОТЫ:
РАЗОМКНУТАЯ ПЕТЛЯ
СООТВЕТСТВУЕТ РЕЖИМУ
РАБОТЫ С 8-ДАТЧИКОВОЙ
СИСТЕМОЙ
MODULE MP-313
КНОПКА ВКЛ/ОТКЛ ГРАФИЧЕСКОЙ
ИНФОРМАЦИИ И ЗВУКОВОГО
ПРЕДУПРЕЖДЕНИЯ ПЕРЕДНИХ
ДАТЧИКОВ
AAALINE
FRONT SENSOR
SWITCH
Button
Control Box
Screen
АДАПТЕР
SMARTapter AAALINE

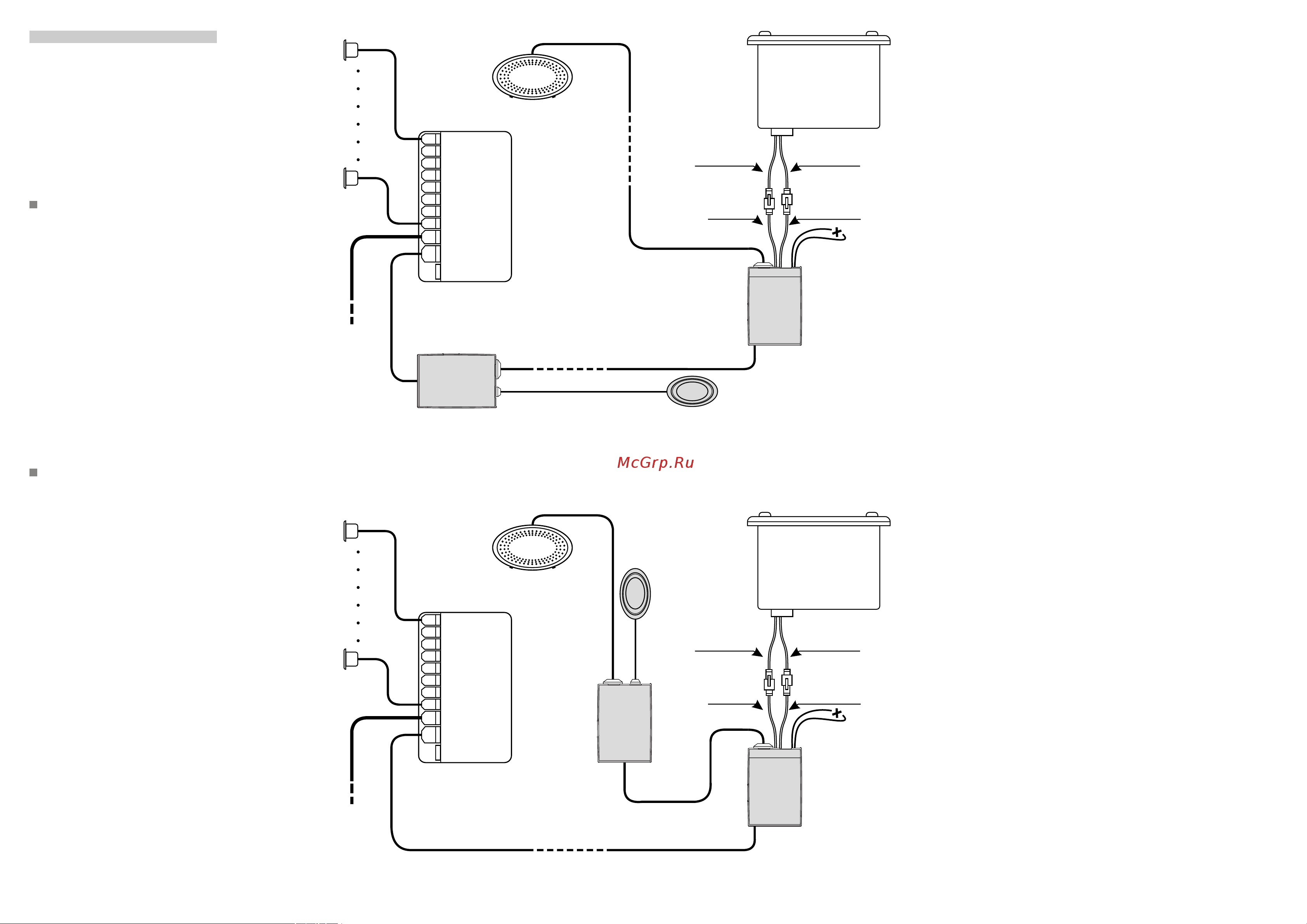

Рис.3 Подключение модуля MP313, вариант 1.
AAALINE
K
ГОЛОВНОЕ
УСТРОЙСТВО
DAYSTAR
ВОСЬМИДАТЧИКОВАЯ СИСТЕМА
ПОМОЩИ ПРИ ПАРКОВКЕ
AAALINE
ПЕТЛЯ ВЫБОРА РЕЖИМА
РАБОТЫ:
РАЗОМКНУТАЯ ПЕТЛЯ
СООТВЕТСТВУЕТ РЕЖИМУ
РАБОТЫ С 8-ДАТЧИКОВОЙ
СИСТЕМОЙ
КРАСНЫЙ / ЧЕРНЫЙ
КРАСНЫЙ / ЧЕРНЫЙ
ЗЕЛЕН / ЗЕЛЕН-ЧЕРН
СЕР / СЕР-ЧЕРН
АДАПТЕР
SMARTapter AAALINE
Рис.4 Подключение модуля MP313, вариант 2.
AAALINE
K
ГОЛОСОВОЙ МОДУЛЬ
AAALINE
MODULE MP-313
AAALINE
FRONT SENSOR
SWITCH
Button
Control Box
Screen
КНОПКА ВКЛ/ОТКЛ
ЗВУКОВОГО
ПРЕДУПРЕЖДЕНИЯ
ПЕРЕДНИХ ДАТЧИКОВ
КРАСНЫЙ / ЧЕРНЫЙ
КРАСНЫЙ / ЧЕРНЫЙ
ЗЕЛЕН / ЗЕЛЕН-ЧЕРН
СЕР / СЕР-ЧЕРН
AAALINE
AAALINE
CAN BUS 5V, GND
CAN BUS 5V, GND
