При движении вперед или задним ходом, при
наличии объектов в зоне работы датчиков системы
парковки, в центральной части экрана появляется
изображение проекции автомобиля сверху (при
наличии подключенной на автомобиле камеры
заднего вида и движении задним ходом изображение
автомобиля располагается в левой части экрана).
Информация о дальности от датчика системы
парковки до препятствия отображается в виде шкалы
из 4-х цветных сегментов. Цветные сегменты задних
датчиков появляются на экране при расстоянии до
препятствия начиная с 1,3 метра. Цветные сегменты
передних датчиков и звуковое сопровождение
появляются на экране при расстоянии до препятствия
начиная с 0,9 метра. Информацию об особенностях
звукового оповещения можно найти в оригинальной
инструкции на систему помощи при парковке
AAALINE.
ОБЩИЕ ПОЛОЖЕНИЯ
Адаптер AAALINE SMARTapter (далее Устройство)
предназначен для обеспечения совместной работы
автомобильной системы помощи при парковке
AAALINE с мультимедийным головным устройством
DAYSTAR. Информация от системы помощи при
парковке отображается на экране мультимедийного
головного устройства DAYSTAR в графическом виде.
Устройство может работать совместно с 4-датчиковой
системой помощи при парковке AAALINE RNG-14,
AAALINE RNG-14 inside, установленной в заднем
бампере автомобиля, или с 8-датчиковой системой
помощи при парковке AAALINE RNG-18, AAALINE
RNG-18 inside, установленной по периметру
автомобиля. Перечень мультимедийных головных
устройств DAYSTAR поддерживающих совместную
работу с Устройством необходимо уточнять у
производителя.
АДАПТЕР AAALINE SMARTapter
ПОДКЛЮЧЕНИЕ AAALINE SMARTapter К ГУ DAYSTAR И
4-ДАТЧИКОВОЙ СИСТЕМЕ ПОМОЩИ ПРИ ПАРКОВКЕ
AAALINE (Рис.1)
Устройство устанавливается в непосредственной
близости от ГУ DAYSTAR и подключается к нему по
технологии PIN-TO-PIN. Разъемы CAN BUS и 5V
соединяются с соответствующими разъемами
проводов ГУ DAYSTAR .
В 4-х пиновый разъём SMARTapter подключается
разъём кабеля полифонического модуля системы
помощи при парковке AAALINE RNG-14, (AAALINE
RNG-14 inside).
Разъём 5-ти метрового кабеля SMARTapter
подключается непосредственно к разъему “G”
системы помощи при парковке AAALINE RNG-14,
(AAALINE RNG-14 inside).
ПОДКЛЮЧЕНИЕ AAALINE SMARTapter К ГУ DAYSTAR И
8-ДАТЧИКОВОЙ СИСТЕМЕ ПОМОЩИ ПРИ ПАРКОВКЕ
AAALINE (Рис.2)
Устройство устанавливается в непосредственной
близости от ГУ DAYSTAR и подключается к нему по
технологии PIN-TO-PIN. Разъемы CAN BUS и 5V
соединяются с соответствующими разъемами
проводов ГУ DAYSTAR .
В 4-х пиновый разъём SMARTapter подключается
разъём кабеля полифонического модуля системы
помощи при парковке AAALINE RNG-18, (AAALINE
RNG-18 inside).
Разъём 5-ти метрового кабеля SMARTapter
подключается непосредственно к разъему “K”
системы помощи при парковке AAALINE RNG-18,
(AAALINE RNG-18 inside).
ГОЛОСОВОЙ МОДУЛЬ
AAALINE
АДАПТЕР
SMARTapter AAALINE
ПЕТЛЯ ВЫБОРА РЕЖИМА
РАБОТЫ:
ЗАМКНУТАЯ ПЕТЛЯ
СООТВЕТСТВУЕТ РЕЖИМУ
РАБОТЫ С 4-ДАТЧИКОВОЙ
ЗАДНЕЙ СИСТЕМОЙ
КРАСНЫЙ / ЧЕРНЫЙ
КРАСНЫЙ / ЧЕРНЫЙ
ЗЕЛЕН / ЗЕЛЕН-ЧЕРН
СЕР / СЕР-ЧЕРН
AAALINE
Ч Е Т Ы Р Е Х Д АТ Ч И КО ВА Я
СИСТЕМА ПОМОЩИ ПРИ
ПАРКОВКЕ AAALINE
AAALINE
ГОЛОВНОЕ
УСТРОЙСТВО
DAYSTAR

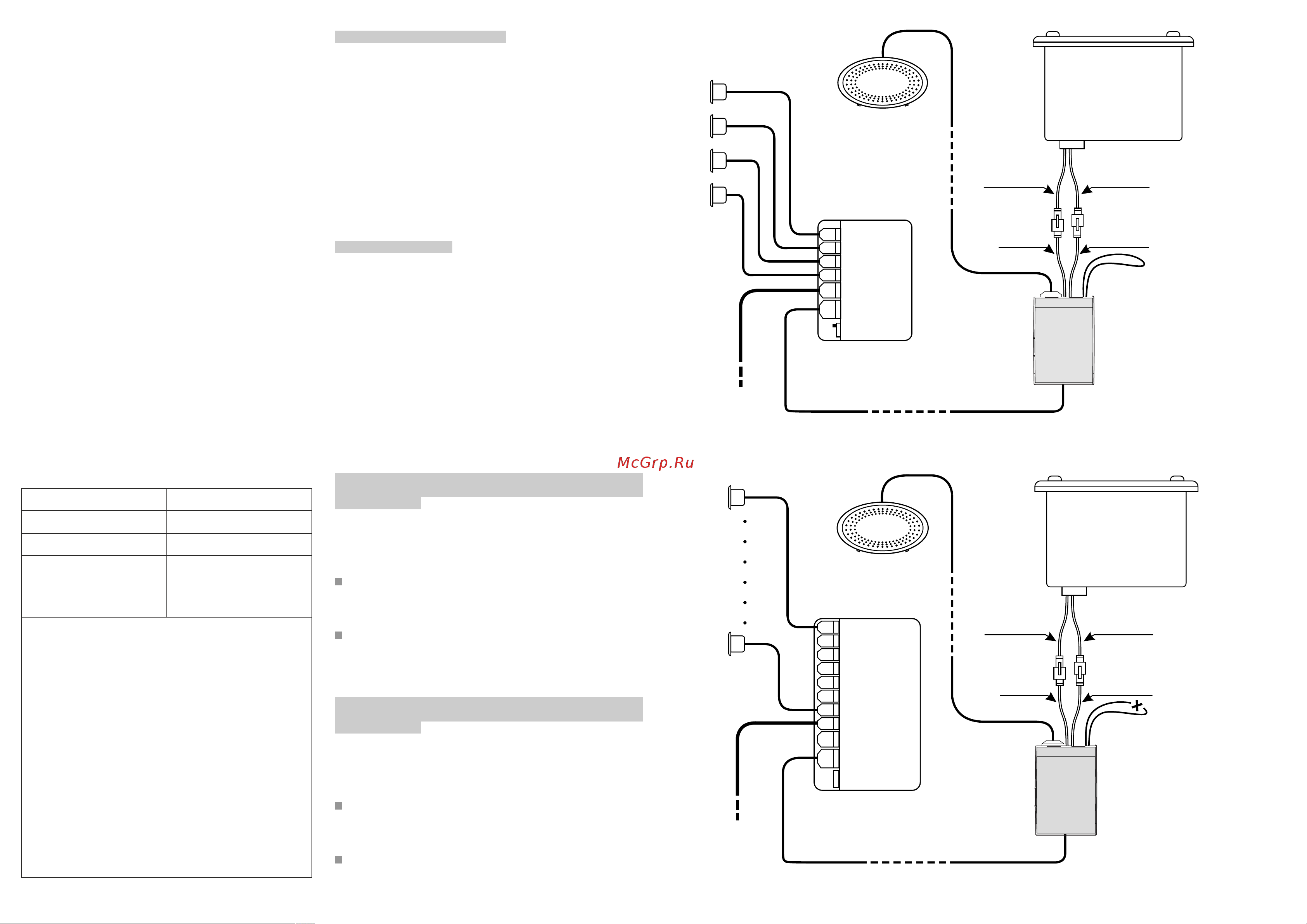

Рис.1 Подключение SMARTapter к головному устройству DAYSTAR при работе с 4-датчиковыми
системами AAALINE .
G
ГОЛОСОВОЙ МОДУЛЬ
AAALINE
В О С Ь М И Д АТ Ч И К О В А Я
СИСТЕМА ПОМОЩИ ПРИ
ПАРКОВКЕ AAALINE
ПЕТЛЯ ВЫБОРА РЕЖИМА
РАБОТЫ:
РАЗОМКНУТАЯ ПЕТЛЯ
СООТВЕТСТВУЕТ РЕЖИМУ
РАБОТЫ С 8-ДАТЧИКОВОЙ
СИСТЕМОЙ
КРАСНЫЙ / ЧЕРНЫЙ
КРАСНЫЙ / ЧЕРНЫЙ
ЗЕЛЕН / ЗЕЛЕН-ЧЕРН
СЕР / СЕР-ЧЕРН
ГОЛОВНОЕ
УСТРОЙСТВО
DAYSTAR
АДАПТЕР
SMARTapter AAALINE
Рис.2 Подключение SMARTapter к головному устройству DAYSTAR при работе с 8-датчиковыми
системами AAALINE .
K
AAALINE
AAALINE
TM
Руководство по установке
Федеральная служба поддержки: 8-800-222-91-81
Сайт производителя: www.aaaline.ru
Устройство SMARTapter
Дата продажи
Торговая организация
Печать
Гарантийный талон
Гарантийный срок составляет 12 месяцев при условии
соблюдения правил установки.
Гарантия компании AAALINE не распространяется на
товар, если его ремонт или замена были вызваны
одним из следующих факторов:
1. Механические повреждения
2. Внесение изменений в конструкцию устройства
3. Неправильная установка устройства.
SMARTapter
AAALINE
Rear
CAN BUS 5V, GND
CAN BUS 5V, GND
