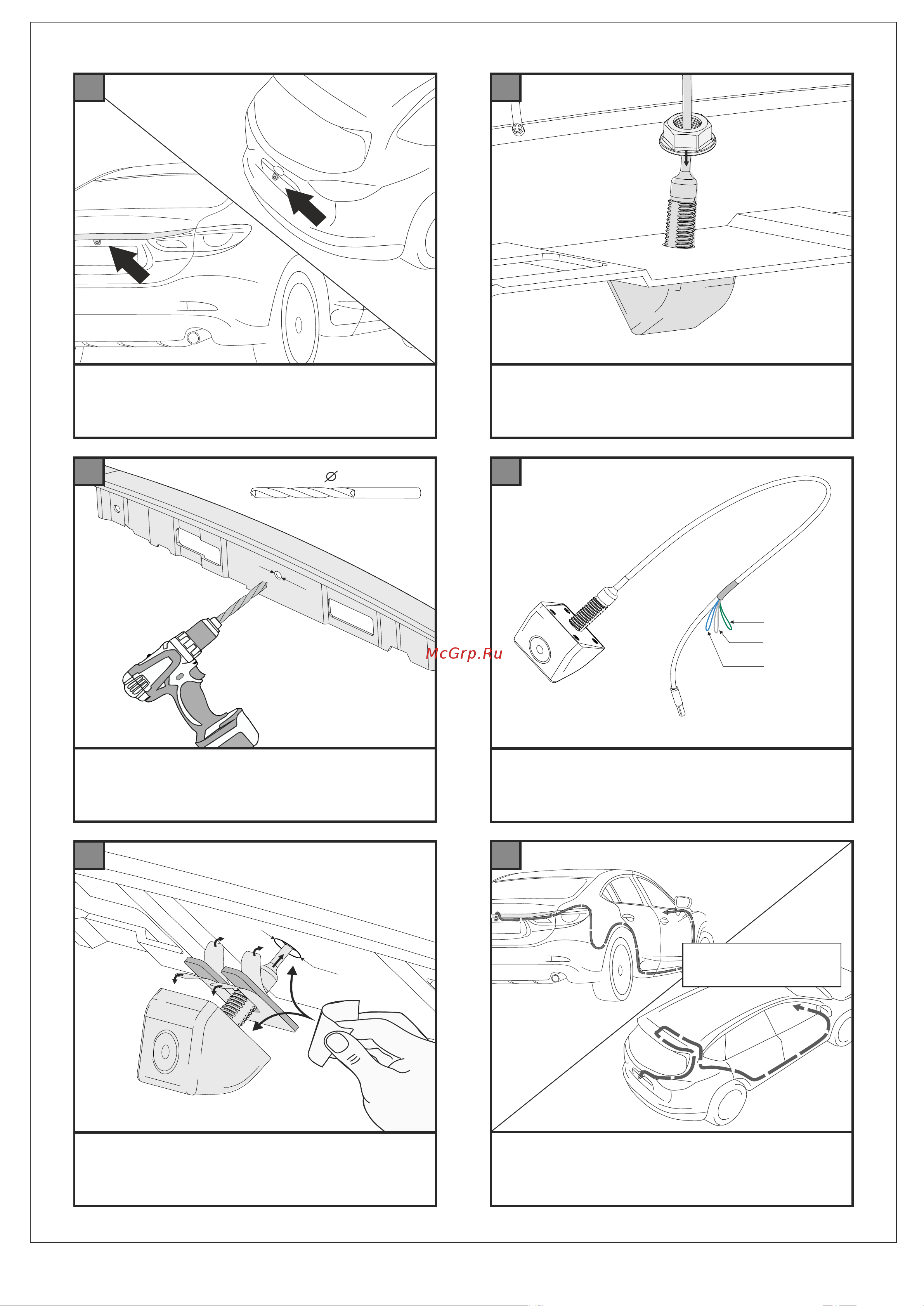

Aaaline SMARTCAM01Universal [2/2] Порядок установки

8 мм

Сверление отверстия.

Пользуясь специальной технической документацией

демонтируйте декоративную накладку крышки багажника. В

выбранном для установки камеры месте просверлите

отверстие диаметром 8 мм

8 мм

Установка камеры.

Между камерой и плоскостью её установки приклейте

уплотнитель из комплекта, предварительно обезжирив обе

поверхности приклеиваения.

Выбор оптимального места установки камеры.

Критерием для выбора места является максимальная

информативность изображения объектов, находящихся в поле

зрения камеры, с учетом технической возможности крепления

камеры.

ЗЕЛЕНЫЙ

Разрыв ЗЕЛЕНЕГО ПРОВОДА переворачивает изображения по вертикали.

БЕЛЫЙ

СИНИЙ

Конфигурирование камеры.

Петли проводников белого зеленого и синего цвета позволяют выбрать

необходимые режимы работы камеры:

Разрыв БЕЛОГО ПРОВОДА отключает отображение парковочных линий.

Разрыв СИНЕГО ПРОВОДА переворот изображения по горизонтали.

Установка камеры.

Зафиксируйте камеру гайкой из комплекта. Не прикладывайте

чрезмерных усилий при затягивании гайки. Максимальный

момент затягивания равен 5 Нм.

стр. 2 из 2

15.03.2019

Порядок установки

Прокладывание кабеля и подключения.

к ШГУ

или доп. монитору

Выполните все подключения согласно схеме подключения.

Проложите и подключите видеокабель к штатному головному

устройству или к дополнительно установленному монитору,

соблюдая правила электромонтажных работ. Проверьте работу

камеры.
