Aaaline CAM-03 в ручку для SKODA Karoq [2/2] Схема подключения

ШГУ

красный

монит

ор

черный-масса

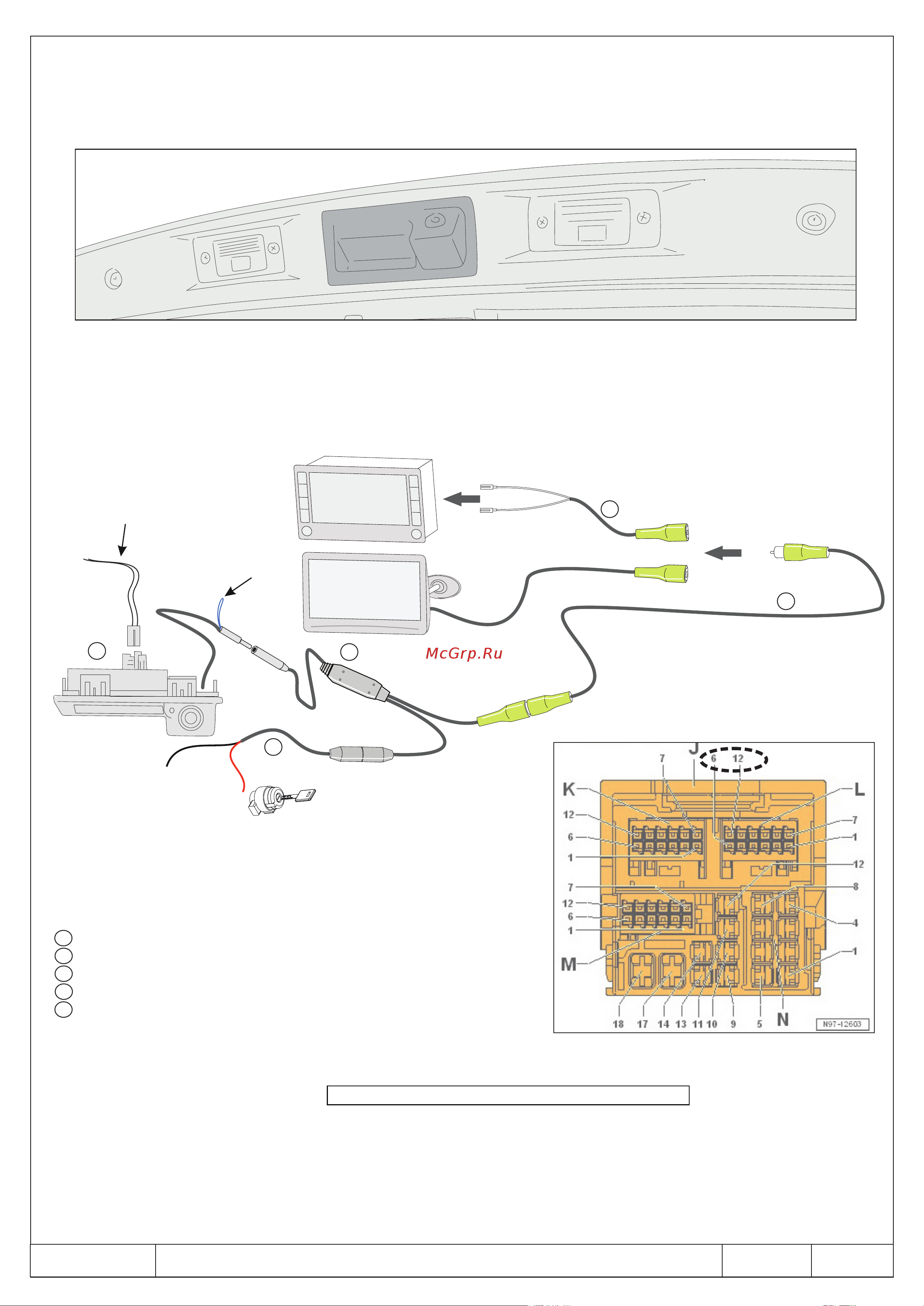

Схема подключения

Конфигурирование камеры разрезной петлей

Разрыв СИНЕГО ПРОВОДА отключает отображение парковочных линий.

L(6)- Video

L(12) - GND

ЗАЖИГАНИЕ

разрезная петля

Место установки камеры заднего вида

AVILINE

Федеральная служба поддержки: (911)123-7178, (800)555-0920 28.09.2020 стр. 1 из 2

Обозначения на схеме:

- Камера

- Преобразователь напряжения

- Кабель питания

- Видеокабель-удлиннитель

- RCA-кабель с пинами (VW, Skoda)

штатная проводка

кнопки открывания

баганика

к видеовходу штатного

головного устройства

или

доустановленного монитора
