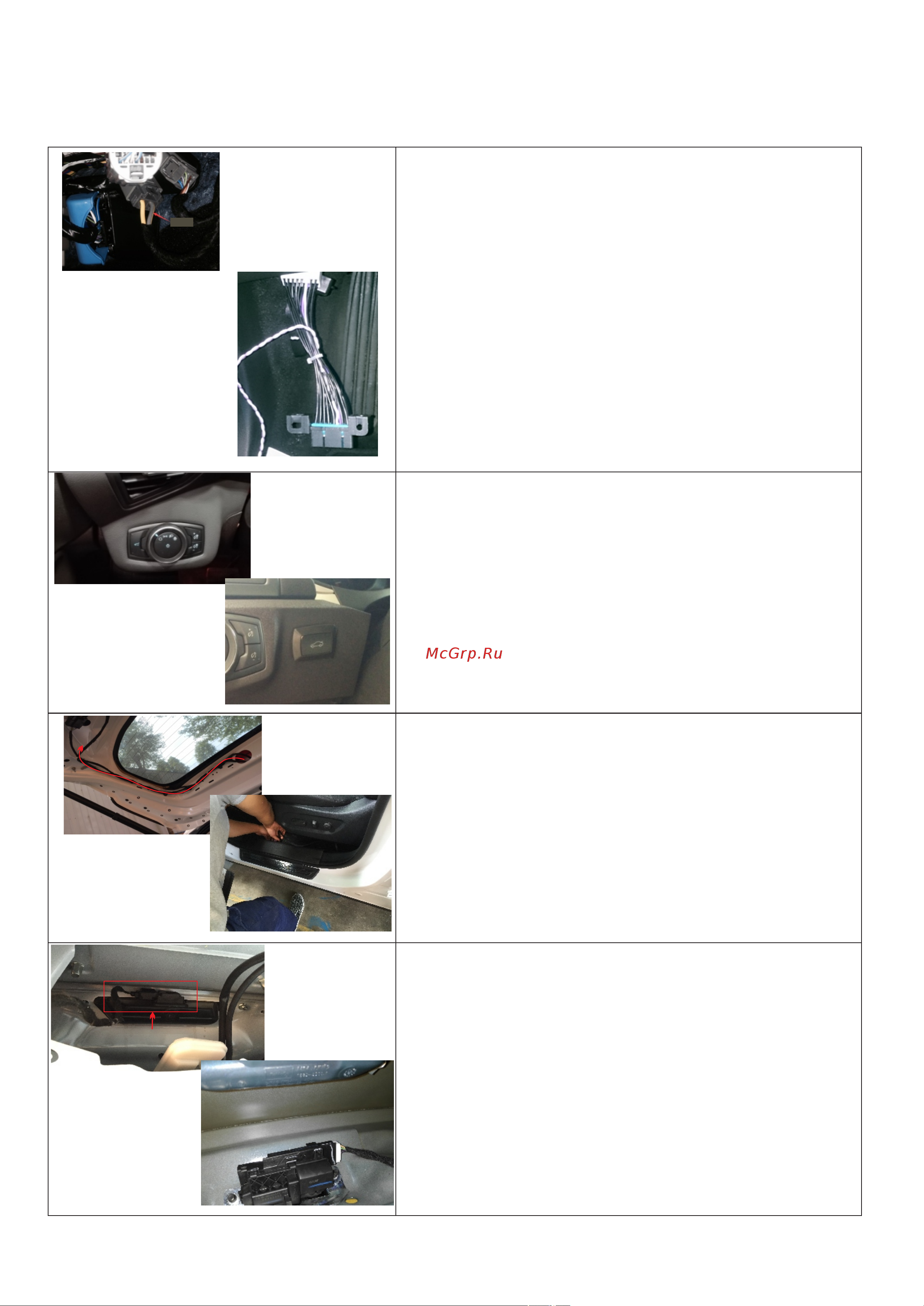

8.Снимите нижнюю часть панели с торпедо.

9.Демонтируйте разъём OBD и вставьте на его место

соответствующий разъём кабеля питания устройства.

Ответную часть соедините с штатным разъёмом OBD.

Подключите 20-контактный разъём к CAN-модулю из

комплекта поставки и закрепите корпус модуля к соседним

элементам под торпедо.

10. Произведите подключение проводки, со стороны водителя

в следующем порядке:

- ЧЕРНЫЙ провод к проводу массы.

- ЖЕЛТЫЙ провод кабеля питания к проводу +12V.

ВАЖНО! Перед подключением проводов необходимо

свериться со схемой электрооборудования а/м.

11. Выберите место для установки кнопки управления.

Используя фрезу просверлите отверстие. Установите кнопку

управления в сформированное отверстие. Подключите

соответствующий разъем питающего кабеля к кнопке

управления

12. Демонтируйте декоративные обшивки порогов

водительской стороны салона а/м. Уложите питающий кабель

вдоль штатной проводки а/м в направлении задней двери,

фиксируя пластиковыми стяжками по всей длине кабеля с

промежутками 150-200 мм.

13 Проведите питающий кабель внутрь задней двери через

резиновый проход в верхней части проёма. Закрепите его к

штатным элементам задней двери и подключите к разъёмам

блока управления E и F

14.Через проходные разъемы кабеля блока управления

подключите разъемы кабелей штатной кнопки открытия и

замка задней двери.
