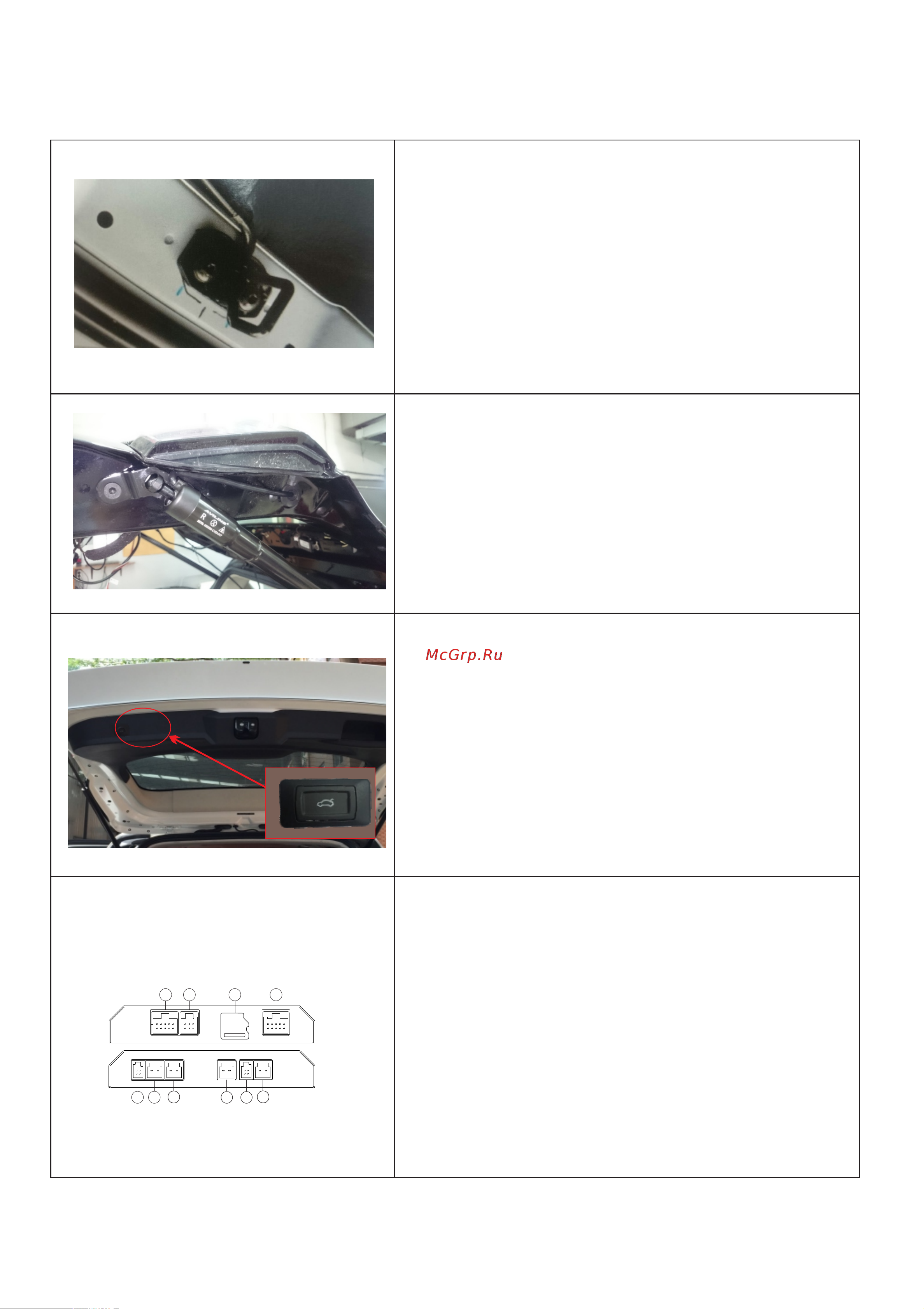

15. Установите моторизованную петлю плавного закрывания

из комплекта поставки. Исполнительное устройство,

передающее поступательное движение петле посредством

перемещения троса в защитной рубашке, расположите за

левой декоративной обшивкой багажного отделения.

ВНИМАНИЕ! Не подвергайте трос излишним изгибам.

Подключите соответствующий кабель к разъему устройства.

Протяните кабель через резиновый технологический проход в

верхней части проёма двери. Подключите разъем E и G к

блоку управления. Соедините контактную группу синего

провода жгутов с разъемами Е и F.

16. Подключите звуковой излучатель к соответствующему

разъему проводки. Установите звуковой излучатель, закрепив

его на металлической части двери.

17.Подсоедините кабели питания электрических приводов к

разъёмам блока управления (разъёмы H, I, J),

предварительною проложив их внутрь двери через

технологические отверстия.

18. Фрезой из комплекта просверлите отверстие в обшивке

задней двери, установите в неё кнопку управления и

подключите разъём.

ВНИМАНИЕ! Не прикладывайте излишние усилия при

фиксации кнопки.

19.Установите на место элементы салона автомобиля,

демонтированные в процессе инсталляции устройства.

Подключите минусовую клемму аккумулятора. Установка

завершена. Приступите к процессу настройки системы.

A - не используется

B - разъём звукового излучателя и кнопкиуправления на

обшивке задней двери

C - слот для карты памяти

D - разъём для подключения штатного замка икнопки задней

двери

E - разъём кнопки управления, расположенной в торпедо, и

устройства плавногозакрывания двери

F - разъём для подключения питания

G - разъём для подключения устройстваплавного закрывания

замка багажника

H,I,J - разъёмы правого/левого электропривода

Назначение разъёмов

блока управления

B C

E F
