Aaaline SmartFootCX для MAZDA CX-9 Инструкция по установке онлайн
SMARTFOOT
СИСТЕМА БЕСКОНТАКТНОГО УПРАВЛЕНИЯ ДВЕРЬЮ
БАГАЖНИКА ДЛЯ АВТОМОБИЛЕЙ MAZDA CX-5/CX-9/CX-30
ИНСТРУКЦИЯ ПО УСТАНОВКЕ (время установки 1.5 -2 часа)
КОМПЛЕКТАЦИЯ
ПОЗИЦИИ ДЕМОНТАЖА ЭЛЕМЕНТОВ БАГАЖНИКА
Артикул: 8300-77-1365VP (CX-5) 12.08.2021 стр. 1 из 6
А
АD
АE
АF
АG
А
В
С
1
2
3
4
блок управления
кабели подключения блока
сенсор
кабели сенсора
кабель подключения питания
шаблон разметки
крепеж сенсора
H
сопротивление 1,2к0м
A
B
C
D
70.7 mm
5 mm
F
G
E
3
4
2
1
8
7
6
5

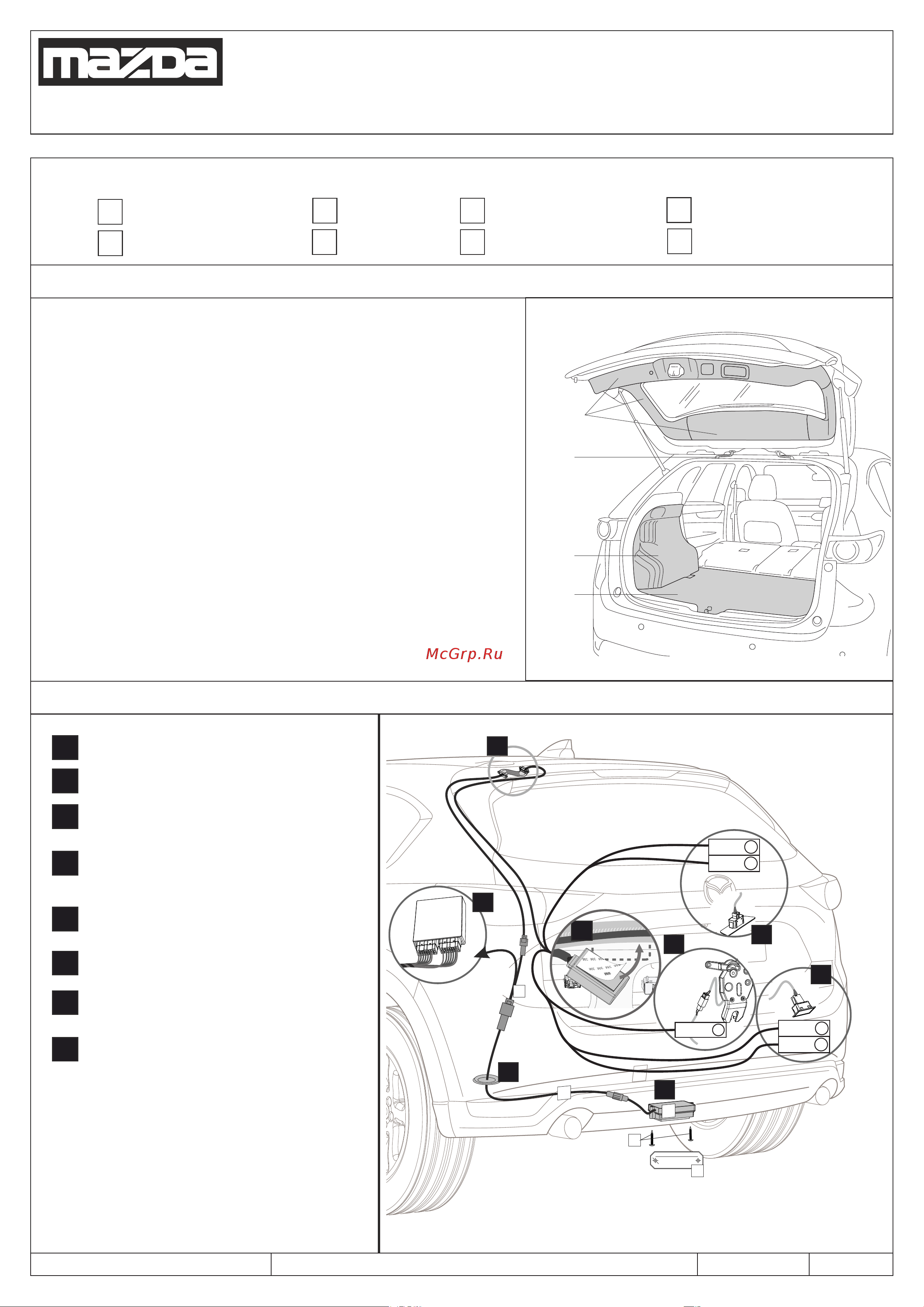

ПОЗИЦИИ МОНТАЖА ЭЛЕМЕНТОВ СИСТЕМЫ: ОБЩЕЕ РАСПОЛОЖЕНИЕ
1
2
черный
1
белый
4
розовый
5
красный
6
бело/черн
7
1
Пользуясь технической документацией поремонту и
обслуживанию автомобилей Mazda, выполнить следующие
подготовительные работы:
1. Открыть крышку багажника, отключить клемму
аккумуляторной батареи автомобиля и демонтировать
пластиковые элементы крышки багажника.
2. Высвободить из посадочных мест левую проходную
резиновую трубку.
3. Демонтировать элементы пола багажника.
4. Демонтировать левую боковую обшивку багажника.
Установка блока управления.
Подключение к цепи замка багажника
Подключение к цепи штатной внешней
кнопки открытия багажника
Подключение к цепи штатной
внутренней кнопки закрытия
Место прокладывания проводов из
крышки багажника в салон
автомобиля
Место установки сенсора
Место прокладывания кабеля сенсора
в салон автомобиля
Место подключения основного
питания
2
3
4
5
6
7
8
