Aaaline SmartFootCX для MAZDA CX-9 [5/6] Кабель подключения сенсора

Aaaline SmartFootCX для MAZDA CX-5 [5/6] Rbcm 0940 102b

шаблон из комплекта

сенсор

O 5 мм

Позиции монтажа элементов системы

шт

тный ре

зиновый

упл

тнит

ель

т по

з.

аб

ель по

дк

лю

чения

сенс

ора

к по

з.

GND

ACC

T(+12V)

цвет провода

кабеля питания

SMARTFOOT

назначение

подключение к

контакту разъема

RBCM 0940-102B

желтый

красный

черный

+12 В

ЗАЖИГАНИЕ

МАССА

контакт 2P

контакт 2I

точка подкл.массы

G19 или G23

RBCM 0940-102B

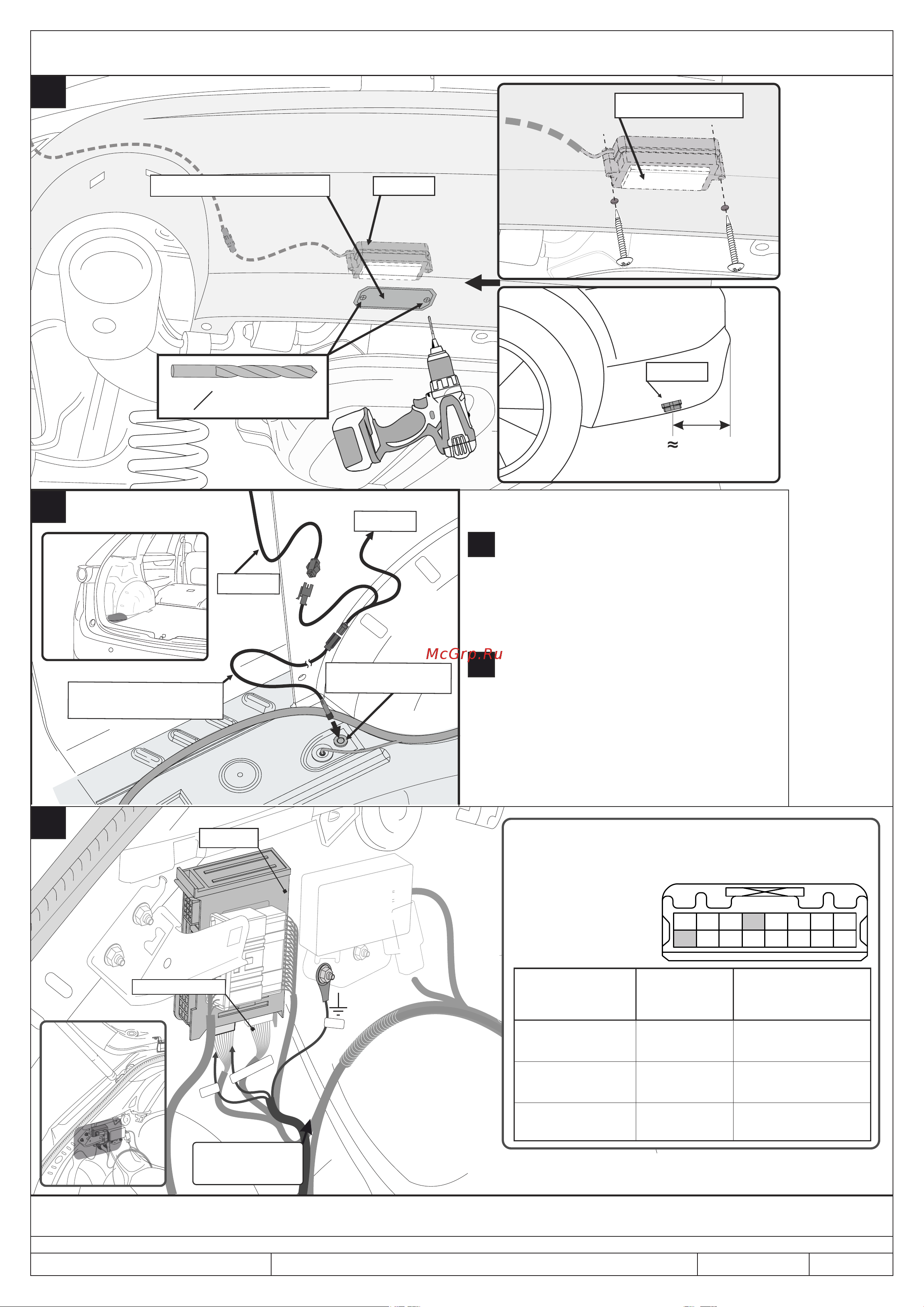

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ:

2O 2M 2K

2G 2E

2P 2N 2L 2J

2F 2D 2B

кабель питания

системы SMARTFOOT

(от поз.7)

RBCM

ПРИМЕЧАНИЯ:

Для разметки отверстий использовать

шаблон из комплекта. Сенсор

устанавливать внутри полости

бампера белым уплотнителем вниз.

Крепить сенсор с помощью саморезов

из комплекта (два варианта цвета).

Для прокладывания кабеля сенсора в

полость бампера использовать

штатное отвестие с резиновым

уплотнителем. При необходимости

дополнительно герметизировать

отверстие в штатном уплотнителе.

RBCM 0940-102B

70 мм

сенсор

уплотнитель

Артикул: 8300-77-1365VP (CX-5) 12.08.2021 стр. 5 из 6

Установка завершена. Приступить к проверке работы устройства и далее к сборке демонтированных в процессе установки элементов

автомобиля.
