MDV MDGC-V5W/D2N1 [15/20] Система управления мини чиллером

Продключение кабеля электропитания и внешних сигнальных кабелей.

• Подключите кабель электропитания и кабель заземления к клеммой колодке мини-

чиллера с соответствующей маркировкой контактов.

Маркировка контактов клеммной колодки:

Тип электропитания:

~220-240В/1 ф/50 Гц

L - фазa;

N - нейтраль;

- заземление;

Тип электропитания:

~380-400В/3 ф/50 Гц

L1 - фазa1;

L2 - фазa2;

L3 - фаза3;

N - нейтраль;

- заземление;

• Электрическое подключение реле протока воды необходимо осуществить последова-

тельно с дифференциальным реле протока воды.

Примечание: реле протока воды в комплект поставки мини-чиллера не входит и приобре-

тается отдельно.

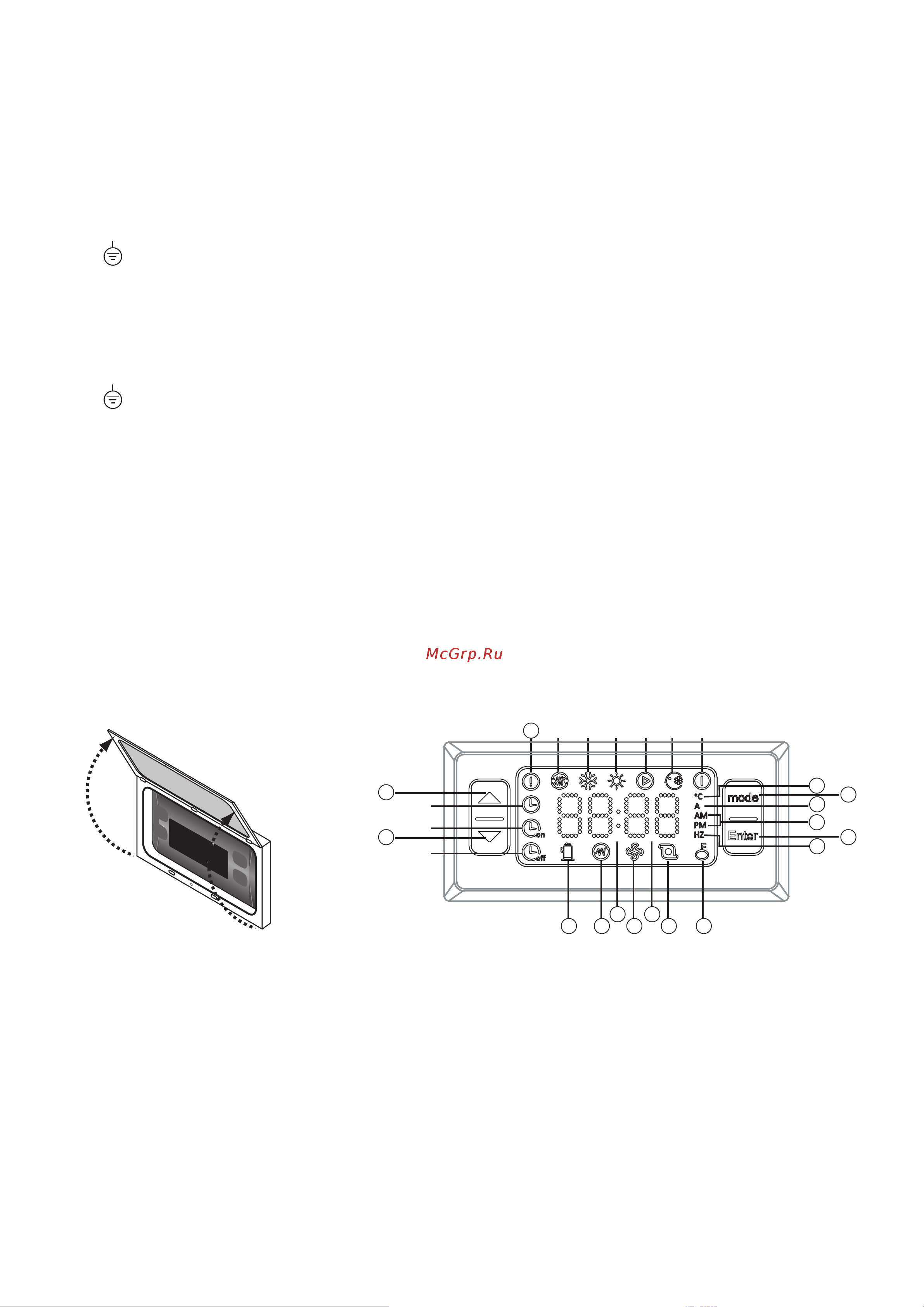

5. СИСТЕМА УПРАВЛЕНИЯ МИНИ-ЧИЛЛЕРОМ

①

⑧

⑨

⑩

② ③ ④ ⑤ ⑥

7.1

12 13 14 15 16

7.2
