3. ОПИСАНИЕ МИНИ-ЧИЛЛЕРА
Мини-чиллеры серии с воздушным охлаждением конденсатора осевыми вентиля-
торами и реверсированием холодильного цикла предназначен для наружной установки.
Конструкция
корпуса:
Рама
мини-чиллера
и
защитные
панели
изготовлены
из
оцинкованной
стали
и
окрашены
порошковой
эмалью
для
защиты
от
атмосферных
явлений. Поддон
для
сбора
конденсата
стандартного
исполнения.
Компрессоры:
Спиральный
компрессор
с
электрическим
нагревателем
картера
и
тепловой
защитой.
Испаритель:
Пластинчатый
испарите
ль
из
нержавеющей
стали AISI 316 в
комплекте
с
электрическим
нагревателем
и
дифференциальным
реле
давления. Кожух
испарителя
выполнен
неопрена
с
закрытыми
порами.
Насос:
Насос
с
рабочим
колесом
из
коррозионностойкого
материала, встроенным
конденсатором
для
высокого
пускового
момента
и
автоматически
вентилируемым
корпусом
импеллера.
Обвязка
насоса:
Насос
укомплектован
расширительной
емкостью, предохранительным
клапаном, устройством
для
под-
питки
водой, манометром.
Конденсатор:
Конденсатор
состоит
из
медных
труб
оребренных алюминиевыми
ламелями. Защитная
решетка
кон-
денсатора
стандартного
исполнения.
Вентиляторы:
Осевые
вентиляторы
с
шести
полюсными
электромоторами
со
встроенной
тепловой
защитой
располо-
жены
в
кожухе
с
защитной
решеткой.
Электропитание
и
электрическая
панель
управления:
Электропитание
и
электрическая
панель
управления
разработаны
в
соответствии
с IEC 204-1/EN60335-
2-40 в
комплекте
контактором
компрессора. Класс защиты электрооборудования мини-чиллеров IP24.
Кнопка
аварийного
останова:
Для
аварийного
останова
мини-чиллера
нажмите
кнопку
аварийного
останова. Для
перезапуска
чиллера
после
устранения
неполадок
поверните
кнопку
по
часовой
стрелке.

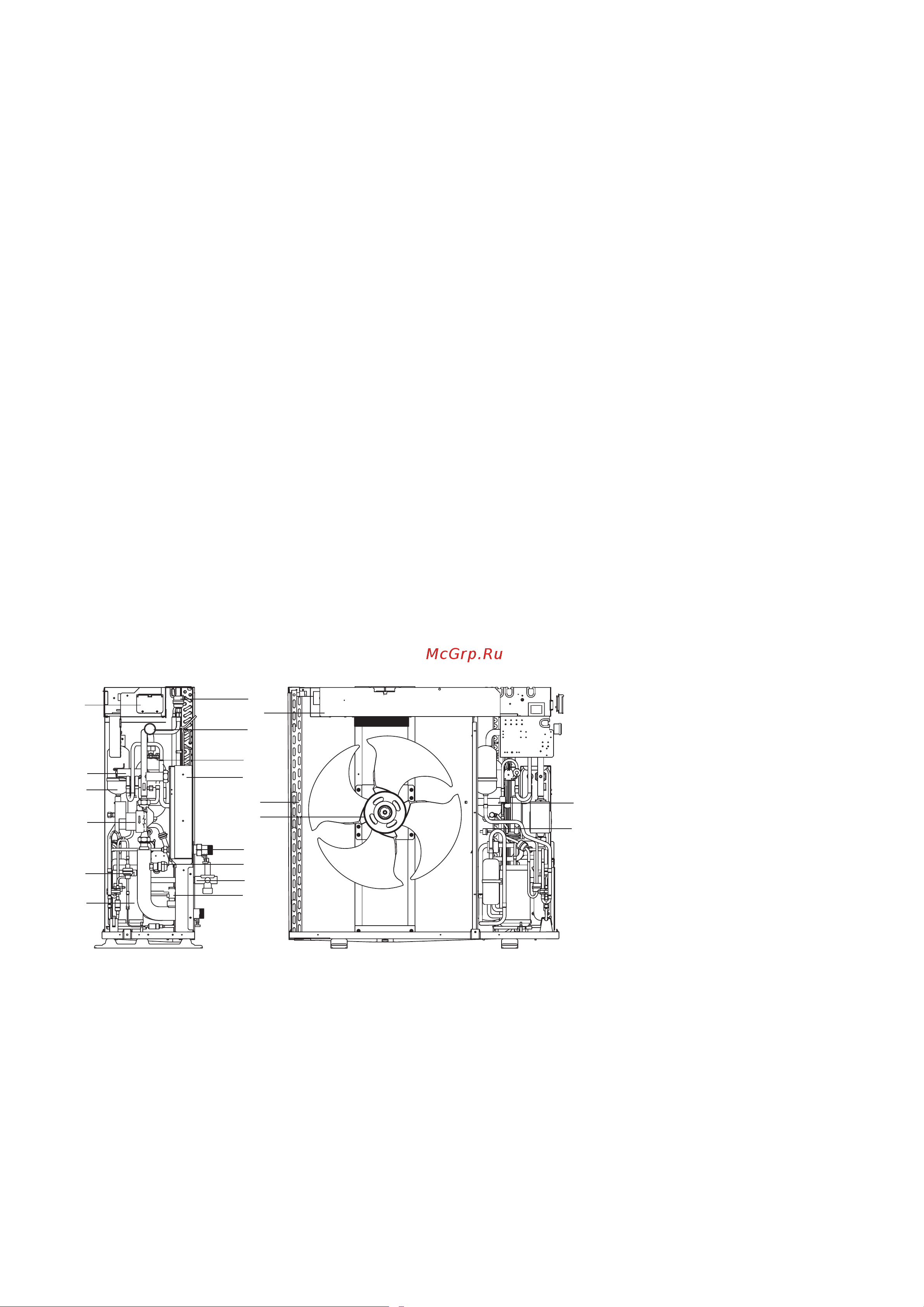

MDGC-V
DC-инвертор
1. панель управления
2. 4-ходовой клапан
3. отделитель жидкости
4. насос
5. ЭРВ
6. компрессор
7. воздухоотводчик
8. блок управления
9.манометр
10. расширительный бак
11. пластинчатый теплобменник
12. конденсатор
13. вентилятор
14. адаптер (опция)
15.предохранительный клапан
16. клапан подпитки
17. реле протока (дифф.реле)
18. реле высокго давления
19. реле низкого давления
1
2
11
12
13
3
4
5
6
7
8
9
10
14
15
16
17
18
19
