Фанкойлы для напольной и
подпотолочной установки
1.5m ~2m
In sulat ing
material
Downward declivity
lower t han 1/100
VP30
Dow
nward declivity
lower t han 1/100
Put as deep as possible
(about 10 cm)
Bend
S s
hape
Изол.
мат
ериал
Уклон менее 1/100
Изгиб
S-образный
изгиб
Уклон менее 1/100
Опустите как можно ниже
(около 10 см).
5.2.4 Испытание дренажного трубопровода
Убедит
есь в беспрепятственном доступе к дренажному трубопроводу.
В новых зданиях рекомендуется провести испытание трубопровода перед осуществлением
облицовки потолка.
5.3 Электроподключения
При осуществлении электроподсоединений обращайтесь к схемам подключения.
Исполнение фэн-койла Кабель
Кол-во
кабелей
Спецификация Примечание
Все исполнения без
дополнительного
электрокалорифера
Силовой кабель
агрегата
1
RVV-300/500
5×1.0 мм
2
Соединяет проводной
контро
ллер с фэн-койлом
(опция)
Кабель управл.
соленоидного
клапана
1
RVV-300/500
2×0.75 мм
2
Соединяет проводной
контроллер с соленоидным
водяным клапаном (опция)
Все исполнения с
дополнительным
электрокалорифером
Главный силовой
кабель
1
RVV-300/500
3×3.3 мм
2
Опция
Силовой кабель
контроллера
1
RVV-300/500
3×2.5 мм
2
Опция
Кабель управления 1
RVV-300/500
5×1.5 мм
2
Опция

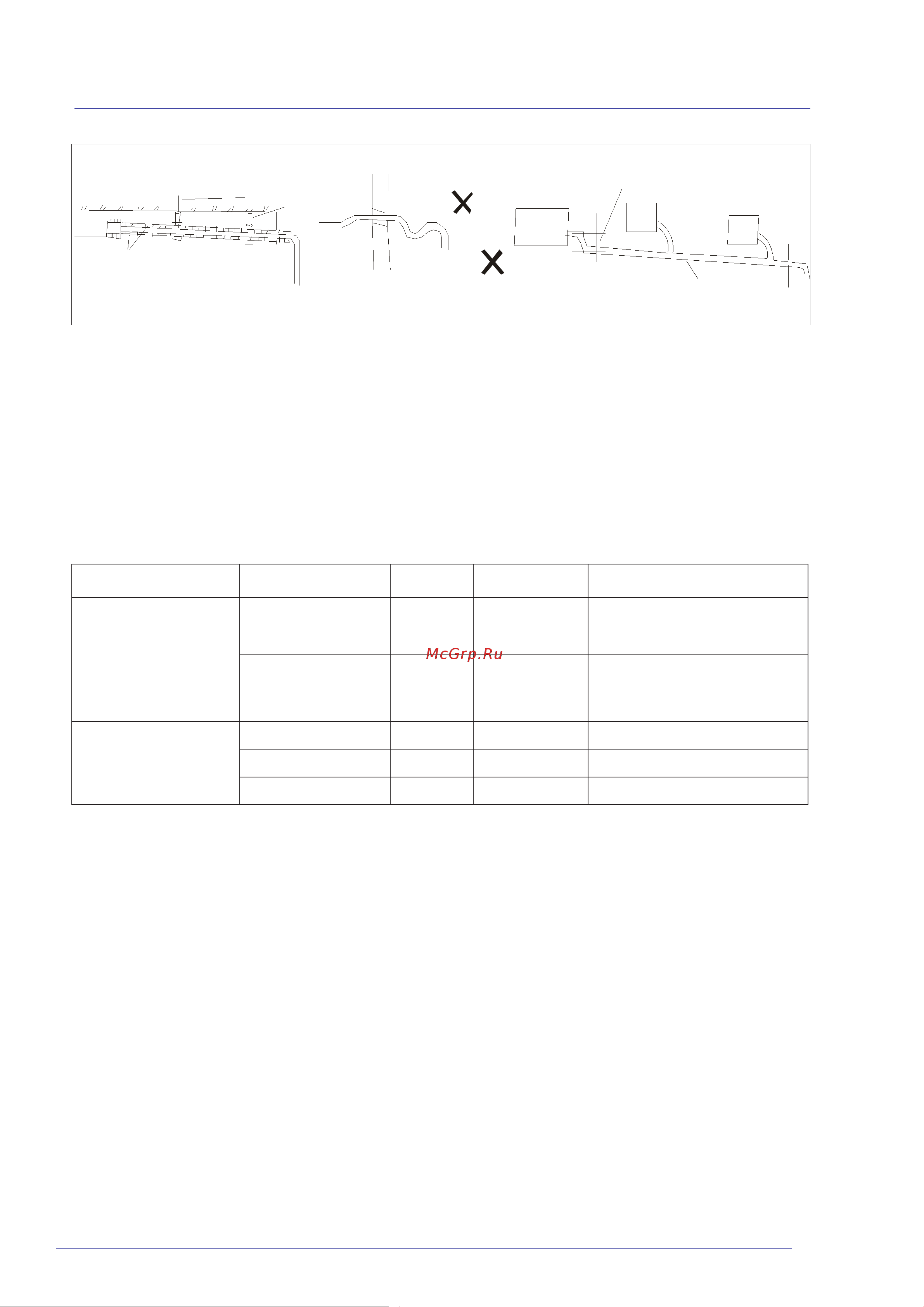

Рисунок №9 Схема монтажа дренажного трубопровода
Таблица №24 Параметры сети электропитания и управлнеия
Испытание дренажного трубопровода, электроподключения
11
