MDKT3H-1600/1800/2200EG700

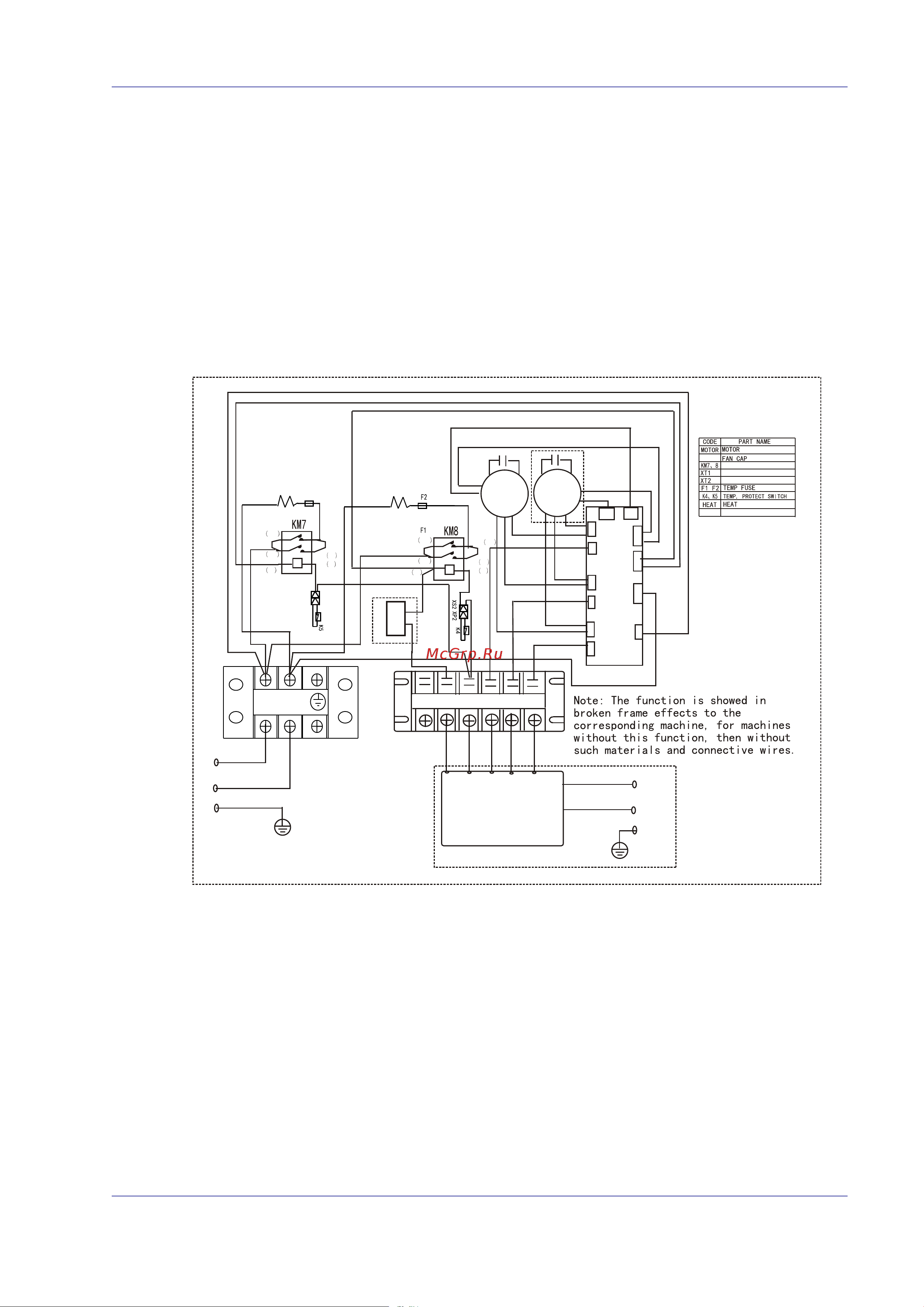

Электрическая схема
Рисунок №4 Электрическая схема
MOTOR – ДВИГАТЕЛЬ
BLACK – ЧЕРНЫЙ
BLUE – СИНИЙ
YELLOW – ЖЕЛТЫЙ
RED – КРАСНЫЙ
YELLOW/GREEN – ЖЕЛТО/ЗЕЛЕНЫЙ
HI SPEED – ВЫСОКАЯ СКОРОСТЬ
MI SPEED – СРЕДНЯЯ СКОРОСТЬ
LO SPEED – НИЗКАЯ СКОРОСТЬ
GROUD WIRE – ПРОВОД ЗАЗЕМЛЕНИЯ
NULL WIRE – НЕЙТРАЛЬ
LIVE WIRE – ПРОВОД ПОД НАПРЯЖЕНИЕМ
THREE-SPEED SWITCH – ТРЕХСКОРОСТНОЙ
ПЕРЕКЛЮЧАТЕЛЬ
220V~50Hz – 220В~50Гц
RELAY
XT1
YELLOW/GREEN
BLACK
THREE-SPEED SWITCH
YELLOW
Val
RH
MOTOR
LIVE WIRE
GROUND WIRE
LO. SPEED
MI. SPEED
HI. SPEED
BLUE
Low
Med
Hi
HEAT
220V-240V~50Hz
RED
BLACK
YELLOW/GREEN
LIVE WIRE
GROUND WIRE
220V-240V~50Hz
L
N
Val
VAL
CN1
CN
7
CN
12
CN2
CN
8
CN
3
202080490990
RED
BLUE
WHITE
BLUE
Big 3-phase terminal
CN
9
BLACK
RED
YELLOW
YELLOW
A1
A2
2/T12/T1
4/T2
1/L1
3/L2
CN4
CN
14
CN13
RED
MOTOR
BLACK
BLUE
YELLOW
RED
ORANGE
CN5
CN6
1/L1
3/L2
A2
2/T1
4/T2
A1
BLACK
BLUE
HEAT
BLACK
C
C
RED
C
ORANGE
RH
L N
A1
A2
2/T12/T1
4/T2
1/L1
3/L2
1/L1
3/L2
A2
4/T2
A1
YELLOW
RED
XT2
Big 6-phase terminal
RED
BLACK
BLACK
BLACK
BLACK
BLACK
YELLOW
8
