Требования по выбору площадки для монтажа
- Необходимо достаточное пространство для монтажа и проведения тех-обслуживания.
- Потолок должен быть горизонтальным, и должен выдерживать вес агрегата.
- Входные и выходные патрубки воздуха не должны быть заблокированы, влияние наружного воздуха должно
быть минимальным.
- Воздушный поток должен проходить через все помещение
- Соединительный и дренажный трубопроводы должны легко сниматься.
- Агрегат не должен подвергаться прямому воздействию нагревателя.
Внимание:
Не рекомендуется установка агрегата в нижеперечисленных местах по причине возможного возникновения
неисправностей (в случае невозможности избежать этого обратитесь за рекомендациями к Вашему дилеру).
a. Места с содержанием бензина.
b. Места с высоким содержание соли в воздухе (морское побережье).
c. Места, содержащие каустический газ (например, сульфид) в воздухе (рядом с горячими источниками).
d. Места, характеризующиеся значительными скачками напряжения (фабрики/заводы).
Рекомендации по монтажу агрегатов:
- Рекомендуется использовать при установке резьбовые шпильки Ø10.
- Действия при установке агрегата зависят от конструкции потолка, при необходимости обратитесь к
инженеру-конструктору.
- После установки корпуса рекомендуется осуществить потолочный монтаж трубопроводов и
электроподсоединений. При выборе места монтажа необходимо определить направление прокладки
трубопровода.

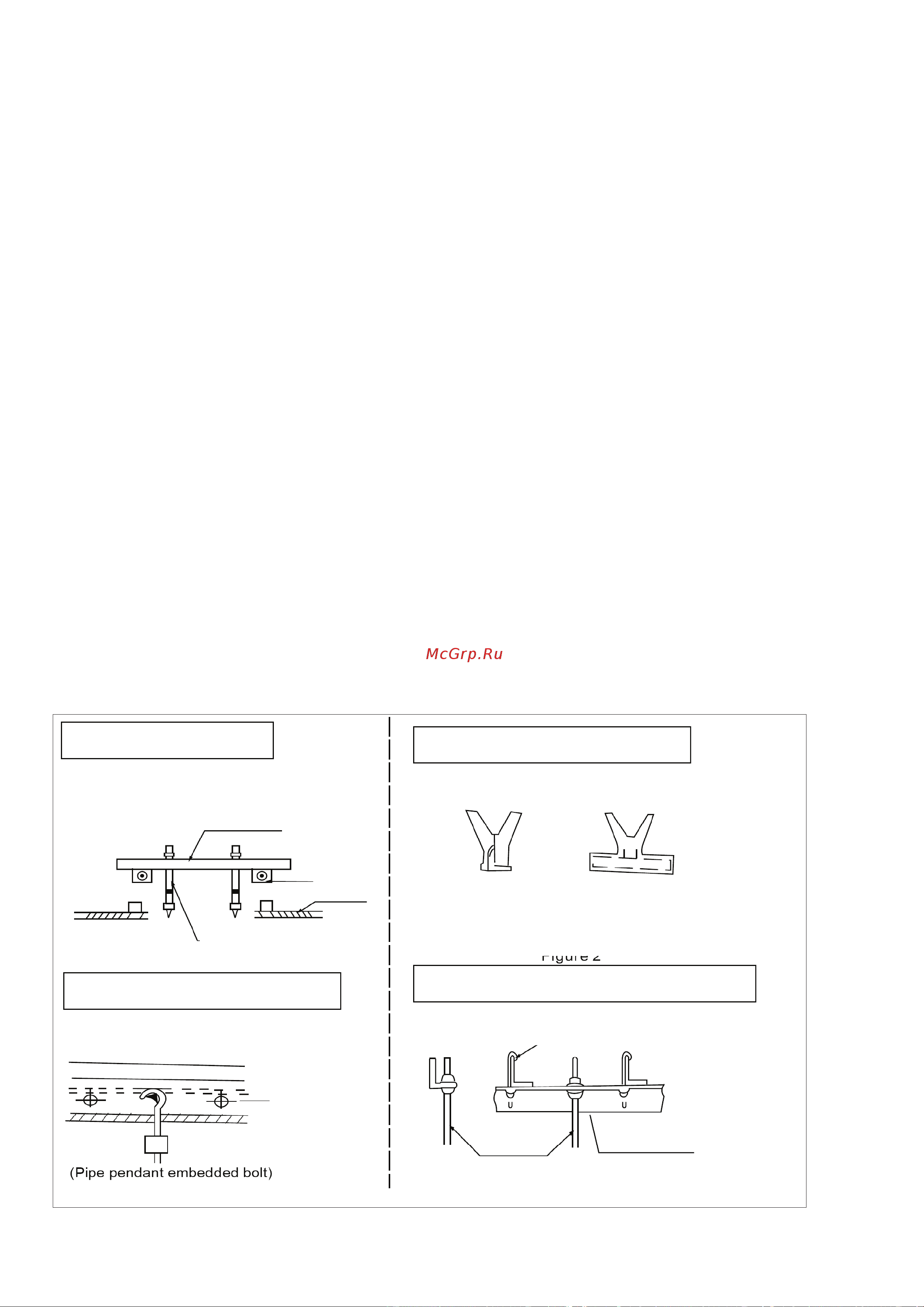

- На рисунках показана установка резьбовых шпилек
Деревянная конструкция
Новые бетонные блоки
Установите брус над балкой перекрытия, затем
вставьте резьбовые шпильки (см. Рис. 1).
Используйте утопленные гайки или утопленные болты (см. Рис.
2).
Брус над балкой
Балка
Потолок
Резьб. шпилька
Рис. 1
Облицованные бетонные блоки
Используйте утопленные болты, утопленные
устройства для тяги и подвесные крюки (см. Рис. 3)
Стальная балка
Утопл. болт
Конструкция из стальных балок перекрытия
Используйте стальные опорные уголки (см. Рис. 4).
Подвесной нарезной болт
Резьб. шпильки
Опорный стальной уголок
Листовая вставка
Скользящая вставка
Рис. 2
Рисунок №7Схема монтажа агрегатов
ВЫБОР МЕСТА МОНТАЖА
КРЕПЛЕНИЕ ФАНКОЙЛА
