MDV MDKT3-500FG30 [21/22] Подключение дренажа

Фанкойлы для напольной и

подпотолочной установки

(1) Для поднятия агрегата используйте блок.

(2) Необходима ровная горизонтальная установка внутреннего блока. При нарушении

горизонтальности может возникнуть утечка воды.

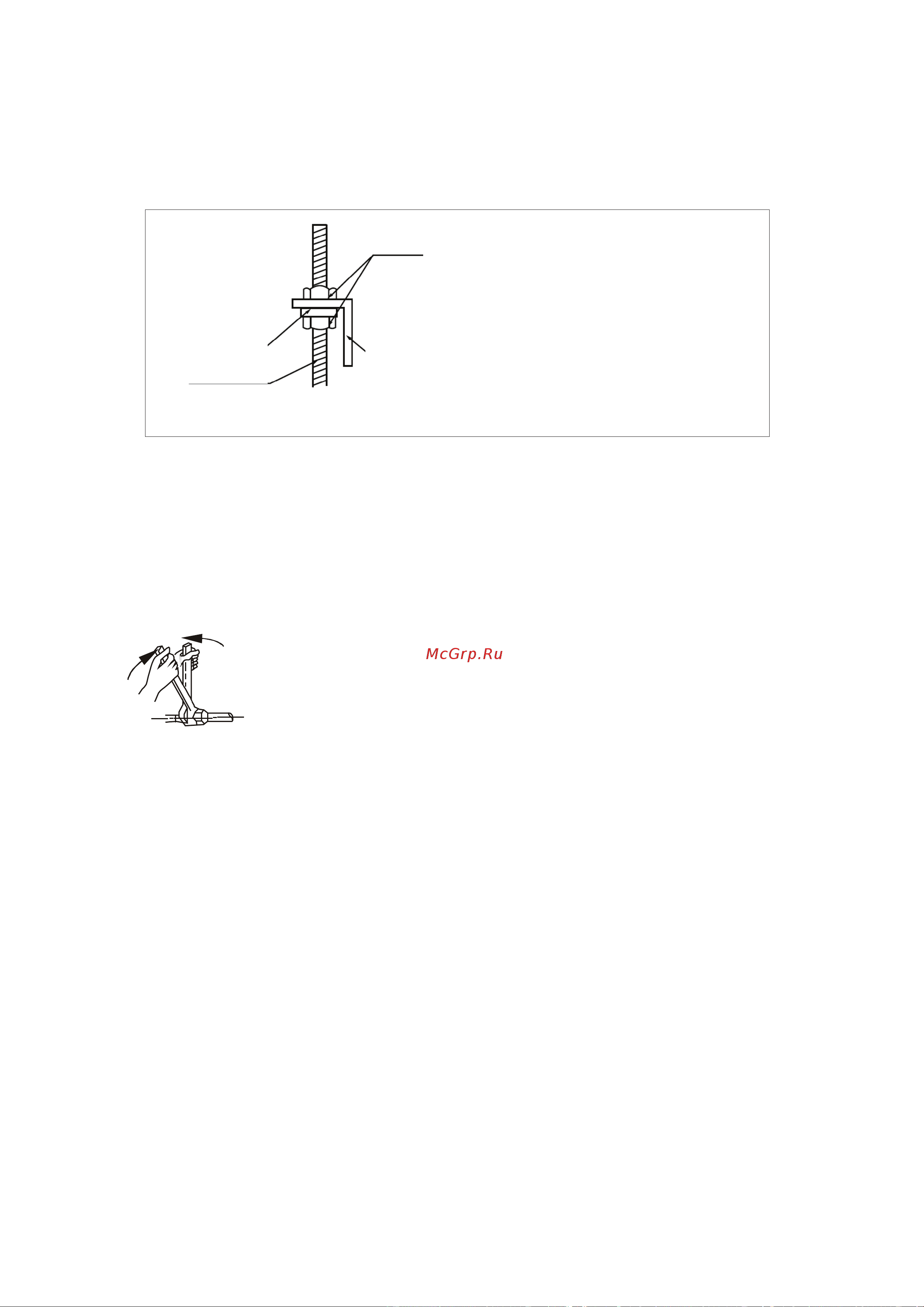

Прокладка

Резьб. шпилька

Подвесная система

Гайка

Рис. 5

(1) Отверстие для выпуска воды оснащено воздуховыпусным клапаном; с обратной стороны – всасывающий

клапан.

(2) При подсоединении трубопровода крутящий момент должен быть в диапазоне 6180~7540 Н*см (630~770

кгф*см).

Chart 6

(3) Установите соединительный трубопровод на нужную позицию, закрутите гайки рукой, затем затяните их

с помощью гаечного ключа (см. Рис. 6).

1. Монтаж дренажного трубопровода внутреннего блока.

Выходной патрубок имеет PTI резьбу, при подсоединении ПВХ-трубок используйте уплотнительный материал

и крепление.

ВНИМАНИЕ:

Дренажный трубопровод, место соединения с внутренним блоком имеет теплоизоляцию во избежание

образования конденсации.

Рекомендуется использование связующего вещества из твердого ПВХ при подсоединении трубопровода.

Необходимо убедиться в отсутствии утечек. Не подвергайте места соединения дренажной трубы воздействию

давления.

Если уклон дренажного трубопровода более 1/100, то он должен быть без изгибов.

Общая длина дренажного трубопровода не должна превышать 20 м, при превышении этого значения

необходимы подпорки для предотвращения изгибов.

На рисунках представлены рекомендации по правильной установке трубопровода:

Рисунок №8Схема подвешивания агрегатов

ПОДКЛЮЧЕНИЕ ТРУБОПРОВОДОВ

ПОДКЛЮЧЕНИЕ ДРЕНАЖА
