Внимание ремонт и подключение прибора должен производить квалифицированный специалист если подключение будет выполнено неквалифицированным специалистом то это может стать причиной поломки прибора а также поражения электрическим током или возникно вения пожара для устранения неисправностей связанных с заменой деталей и обрывом цепи обращайтесь в специализированные ремонтные мастерские 13

Обогреватель в упаковке изготовителя может транспортироваться всеми видами крытого транспорта с исключением возможных ударов и перемещений внутри транспортного средства обогреватель должен храниться в упаковке изготовителя в закрытом помещении при температуре от 5 до 40 с и относительной влажности до 65 при температуре 25 с транспортирование и хранение обогревателей должно соответствовать указаниям манипу ляционных знаков на упаковке 13

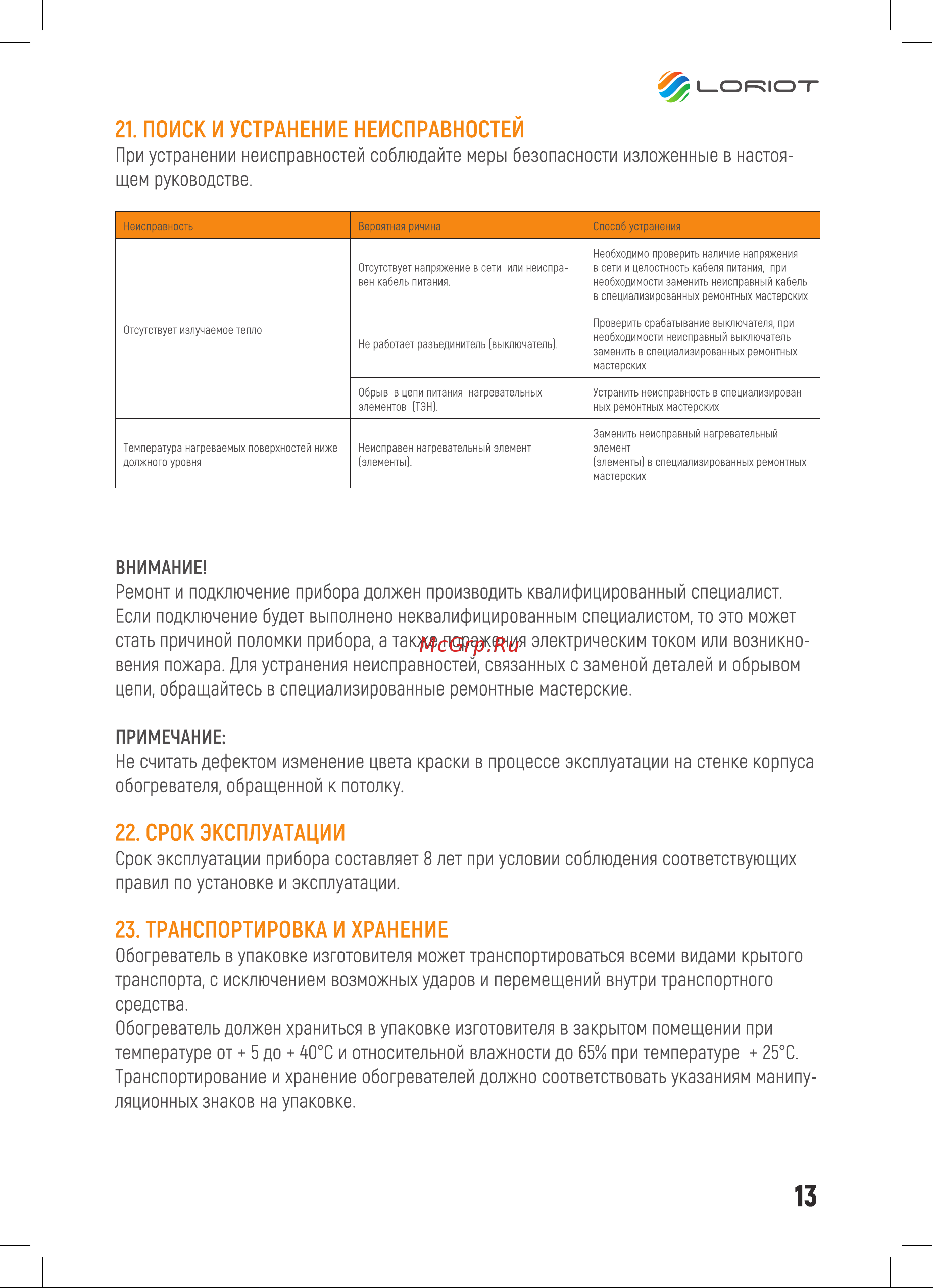

Поиск и устранение неисправностей 13

При устранении неисправностей соблюдайте меры безопасности изложенные в настоя щем руководстве 13

Примечание не считать дефектом изменение цвета краски в процессе эксплуатации на стенке корпуса обогревателя обращенной к потолку 13

Срок эксплуатации 13

Срок эксплуатации прибора составляет 8 лет при условии соблюдения соответствующих правил по установке и эксплуатации 13

Транспортировка и хранение 13
