Loriot LIN-1.0 [6/28] Провод для подключения прибора

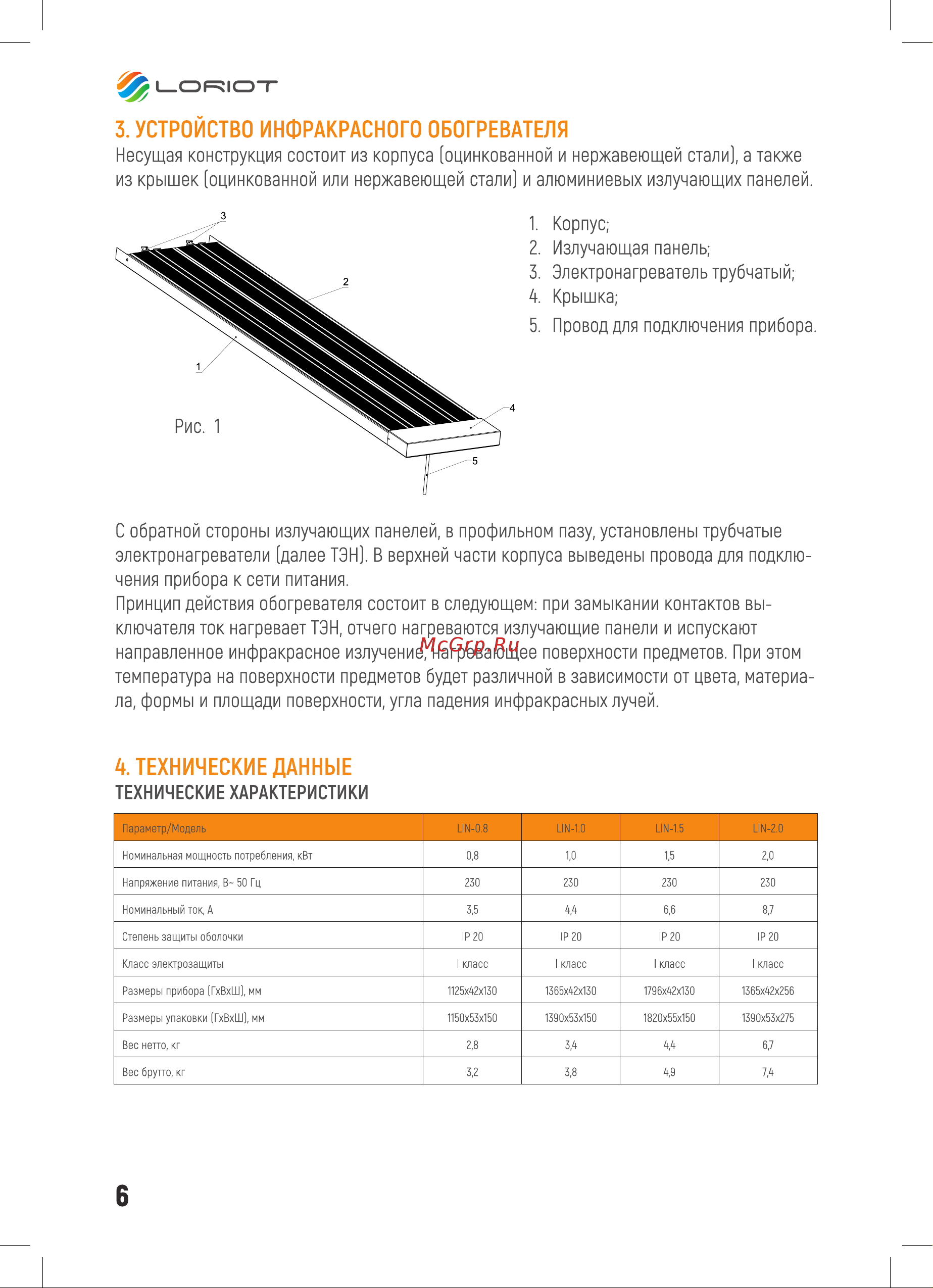

Несущая конструкция состоит из корпуса оцинкованной и нержавеющей стали а также из крышек оцинкованной или нержавеющей стали и алюминиевых излучающих панелей 6

Провод для подключения прибора 6

С обратной стороны излучающих панелей в профильном пазу установлены трубчатые электронагреватели далее тэн в верхней части корпуса выведены провода для подклю чения прибора к сети питания принцип действия обогревателя состоит в следующем при замыкании контактов вы ключателя ток нагревает тэн отчего нагреваются излучающие панели и испускают направленное инфракрасное излучение нагревающее поверхности предметов при этом температура на поверхности предметов будет различной в зависимости от цвета материа ла формы и площади поверхности угла падения инфракрасных лучей 6

Технические данные 6

Технические характеристики 6

Устройство инфракрасного обогревателя 6

Loriot 7

Комплектность 7

Комплектность обогревателей должна соответствовать таблице приведенной ниже 7

Ориентировочные размеры зоны обогрева можно определить исходя из угла инфракрас ного излучения в 120 7

Перед подключением обогревателя необходимо снять крышку с логотипом и вынуть ком плект кронштейнов саморезы и соединительные клеммы установить крышку обратно на обогреватель и закрепить саморезами 7

Площадь обогрева инфракрасных обогревателей 7

Подготовка к работе 7

Примечание площадь обогрева зависит не только от мощности обогревателя но и от типа помещения высоты потолка материала стен потолков количества и площади остекления наличия дверей и др 7

Для е при длительном нахождении в зоне обогрева 8

Для комфортного пребывания людей в жилых офисных и рабочих помещениях мощность инфракрасного обогревателя необходимо подобрать таким образом чтобы температура пола составляла 20 с в этом случае температура воздуха на уровне головы человека будет 18 19 с см рисунок ниже 8

Интенсивность теплового излучения 8

Интенсивность теплового облучения человека не должна превышать норм указанных в таблице 8

Минимальное расстояние от прибора до других поверхностей 8

Правила установки обогревателя 8

При длительном нахождении в зоне обогрева 8

Рис 2 8

Монтаж обогревателей 9

Подключение обогревателей 10

Подключение обогревателей к электрической сети 10

Установка терморегулятора 10

Выбор места подключения 11

Монтаж терморегулятора 11

Назначение 11

Подбор терморегулятора 11

Уход и обслуживание 12

Эксплуатация прибора 12

I_ cd ri o t 13

Внимание ремонт и подключение прибора должен производить квалифицированный специалист если подключение будет выполнено неквалифицированным специалистом то это может стать причиной поломки прибора а также поражения электрическим током или возникно вения пожара для устранения неисправностей связанных с заменой деталей и обрывом цепи обращайтесь в специализированные ремонтные мастерские 13

Обогреватель в упаковке изготовителя может транспортироваться всеми видами крытого транспорта с исключением возможных ударов и перемещений внутри транспортного средства обогреватель должен храниться в упаковке изготовителя в закрытом помещении при температуре от 5 до 40 с и относительной влажности до 65 при температуре 25 с транспортирование и хранение обогревателей должно соответствовать указаниям манипу ляционных знаков на упаковке 13

Поиск и устранение неисправностей 13

При устранении неисправностей соблюдайте меры безопасности изложенные в настоя щем руководстве 13

Примечание не считать дефектом изменение цвета краски в процессе эксплуатации на стенке корпуса обогревателя обращенной к потолку 13

Срок эксплуатации 13

Срок эксплуатации прибора составляет 8 лет при условии соблюдения соответствующих правил по установке и эксплуатации 13

Транспортировка и хранение 13

Гпг 14

Правила утилизации 14

L_oriot 15

Примечание выключатель терморегулятор и магнитный пускатель в комплект поставки не входят 15

Loriot 16

Гарантийный талон 16

Гарантия действительна на территории российской федерации при соблюдении следую щих условий 1 16

Поздравляем вас с приобретениям техники loriot 16

Условия гарантийных обязательств на технику loriot уважаемый покупатель 16

Loriot 17

Гарантийный талон 17

График выполнения технического обслуживания 17

Уважаемый покупатель 17
