20
При установке на крышу
• Проверьте, чтобы перепад высот не превышал допустимые показатели.
• При перепаде высот более 3 метров и расположении наружного блока выше внутреннего
предусмотрите маслоподъемные петли через каждые 3 метра.
• Убедитесь в том, что крыша, перекрытия и крепления выдержат вес оборудования.
• Выясните, возможна ли установка на крышу или фасадные стены в вашем регионе.
• Установка в труднодоступном месте может затруднить дальнейшее обслуживание блока.
• При необходимости закрепления блока на стене убедитесь, что монтажные кронштейны со-
ответствуют техническим требованиям и способны выдержать 4-кратный вес блока, а стена
прочная. При недостатке прочности стены установите дополнительный каркас или усильте
стену другим способом. Соединение между стеной и кронштейнами, а также между крон-
штейнами и кондиционером должно быть устойчивым, надежным и проверенным.
• Убедитесь, что ничего не мешает хорошему теплообмену.
• Замерьте расстояние между лапами наружного блока.
• Разметьте отверстия в месте установки, просверлите отверстия и, используя дюбели, за-
крепите кронштейны.
• При установке на полу (крыше) заранее подготовьте раму (фундамент) для блока.
• Наружный блок крепиться болтами и гайками Ø10 или Ø8 мм на горизонтальную раму или
кронштейн.
• После закрепления блока установите патрубок для слива конденсата с наружного блока.
Вариант штуцера (А или В) зависит от комплекта поставки и модели наружного блока.

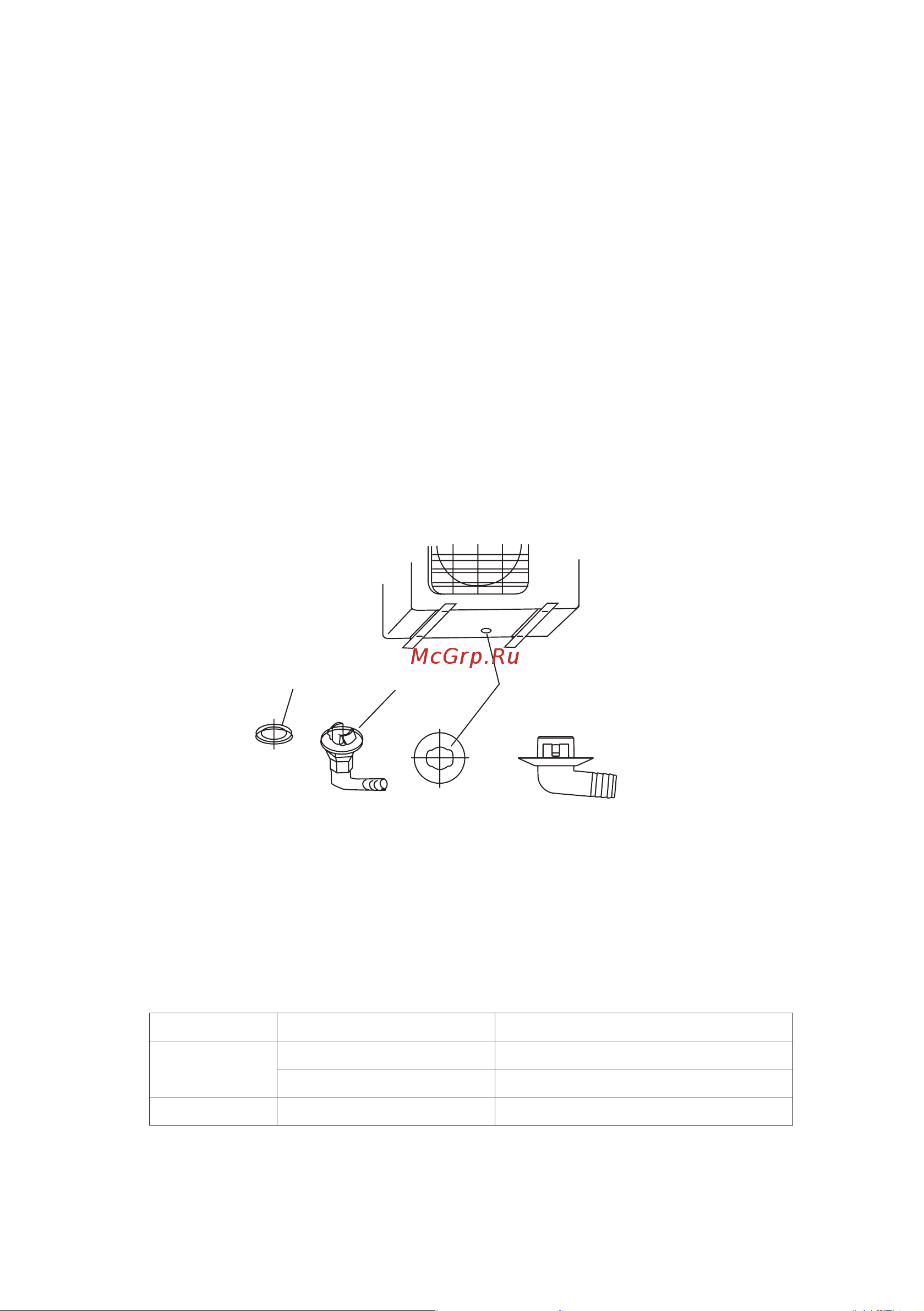

Отверстие для слива
конденсата в
наружном блоке
Прокладка Штуцер
Штуцер типа «А» Штуцер типа «В»
Монтаж холодильной трубы
Защита холодильной трубы
При хранении или после монтажа трубопровода до завершения подключений все трубы необ-
ходимо предохранять от попадания внутрь грязи или влаги. Следуйте рекомендациям таблицы
ниже для выбора метода сохранения труб в зависимости от места хранения.
Место Период хранения Способ хранения
На улице
Более трех месяцев Запаять концы
Менее трех месяцев Запаять или заизолировать
В помещении Без ограничений Запаять или заизолировать
