6. Пусконаладка
6.1. Предварительные мероприятия перед пуском
• Убедитесь, что все электрические подключения выполнены правильно. Проверьте надежность электрических
соединений.
• Проверьте надежность закрытия крышек патронов плавких предохранителей.
• Убедитесь, что напряжение на клеммах питания чиллера L1, L2, L3 равно напряжению, указанному в заводской та-
бличке чиллера (допускается отклонение ±5%).
• Убедитесь в отсутствии утечек в контуре хладагента.
• Убедитесь, что питание электронагревателей картера компрессоров (если установлены) подключено верно.
Внимание!
Электронагреватели картера компрессоров должны быть включены не менее чем за 12 часов до пуска чиллера.
Включение электронагревателей картера компрессора происходит автоматически, когда главный выключа-
тель питания переведен в рабочее положение.
• Для проверки работоспособности электронагревателей убедитесь в том, что температура картера компрессора
выше температуры окружающей среды на 10–15 °C.
• Проверьте правильно ли подключен контур хладоносителя к чиллеру. Крайне важно, чтобы вход хладоносителя в
чиллер был подключен к патрубку, отмеченному наклейкой «WATER INLET» (вход жидкости в чиллер).
• Убедитесь, что контур хладоносителя был промыт надлежащим образом. Во время промывки труб контура хладо-
носителя испаритель должен быть отсечен от контура хладоносителя во избежание загрязнения внутренней тепло-
обменной поверхности испарителя. Для этого в контуре хладоносителя должен быть предусмотрен байпас. После
промывки контура хладоносителя необходимо проверить фильтр хладоносителя на наличие грязи и очистить при
необходимости.
• Чиллеры оснащены воздухоотводчиками и дренажными вентилями. Их расположение указано специальными на-
клейками. Перед заполнением контура хладоносителя необходимо закрыть дренажные вентили и воздухоотводчики.
• Убедитесь, что из контура хладоносителя удален воздух. Удаление воздуха производится путем открытия воздухо-
отводчиков, установленных при монтаже системы в верхних точках контура хладоносителя (см. раздел 5.2).
• При использовании в качестве хладоносителя водогликолевых смесей уставка температуры защиты от замерзания
хладоносителя может быть изменена. В этом случае значение уставки должно быть выше на 6 °C, чем температура
замерзания используемого хладоносителя.

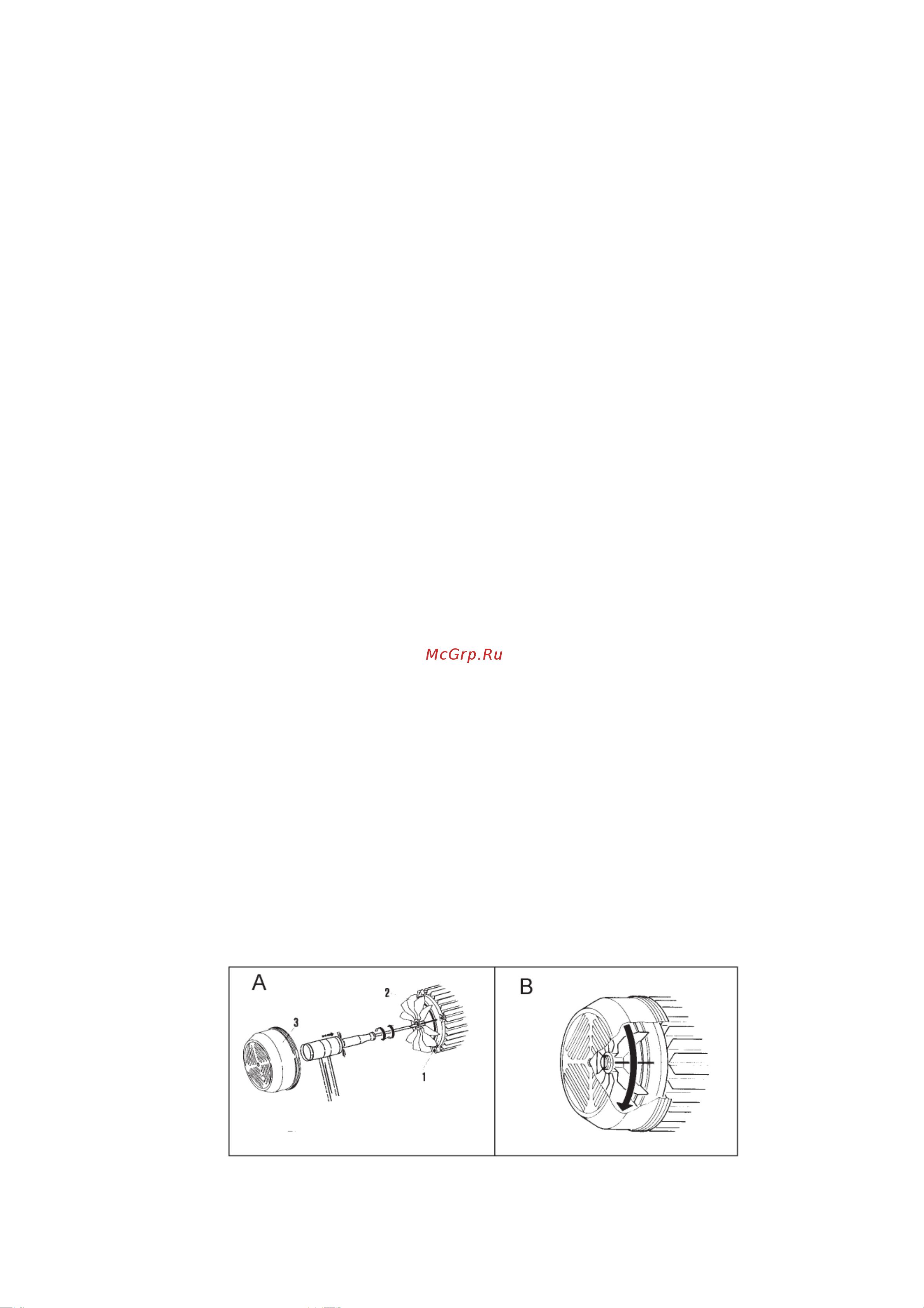

• Перед запуском насоса убедитесь, что все его подвижные части вращаются свободно. Для этого снимите защитную
крышку 3 с задней стороны двигателя 1, вставьте отвертку в отверстие вала двигателя и поверните вал. Если вал
не поворачивается, поверните его, осторожно ударяя по отвертке молотком (Рис. А). Затем установите крышку 3 на
место.
• Включите питание насоса и проверьте направление вращения вала. Для насосов с трехфазным питанием вал дол-
жен вращаться по часовой стрелке, если смотреть на него со стороны крыльчатки (рис .B). Если вал вращается в
противоположном направлении, поменяйте местами две любые фазы питания.
• После пуска насоса убедитесь, что расход хладоносителя равен номинальному расходу чиллера при проектных ус-
ловиях. Для проверки расхода хладоносителя снимите показания манометров, установленных непосредственно на
входе и выходе насоса. Перепад давлений на насосе должен быть равен гидравлическому сопротивлению контура
хладоносителя (включая гидравлическое сопротивление испарителя). Для настройки расхода хладоносителя ис-
пользуйте балансировочный вентиль. Если в установке используется два насоса, необходимо выполнить настройку
для обоих насосов.
• Для того чтобы настроить расход хладоносителя надлежащим образом, проверьте разность температур хладоно-
сителя на входе и выходе из испарителя при полной загрузке чиллера (когда работают все компрессоры). Разность
температур хладоносителя на входе и выходе из испарителя должна быть в пределах от 4 до 6 °C. Если разность
температур менее 4 °C, расход хладоносителя слишком большой, необходимо настроить расход с помощью балан-
сировочного вентиля. Если разность температур более 6 °C, расход хладоносителя слишком низкий, необходимо
проверить гидравлическое сопротивление системы.
Внимание!
Перед запуском чиллера убедитесь, что все защитные панели установлены на место и надежно зафиксированы.
